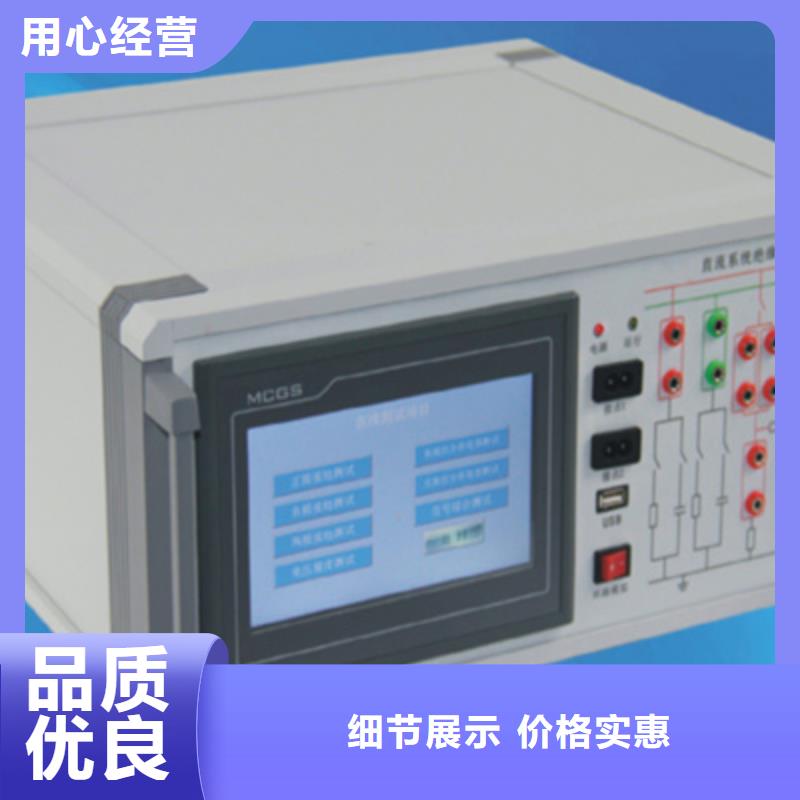

成都直流系统接地故障定位仪 功能特点1．主要功能介绍系统对地电压测量功能，仪器可测量系统正对地电压，负对地电压，系统电压，可实现0—300V的电压监测范围；（系统绝缘阻抗测量功能，仪器可测量系统正对地绝缘阻抗，负对地绝缘阻抗，可实现0—999.9KΩ的测量；．交流窜电检测功能，仪器可判断直流系统中的交流窜电故障，并可测量直流系统中串入的交流电电压值，交流电压测量范围为0—280V；．支路绝缘阻抗测量功能，仪器测量每条支路的正负对地绝缘阻抗大小；支路接地故障点定位功能，仪器可实现接地故障支路接地故障点的定位功能；．电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（．具有不发信号接地查找功能，装置可以在不向系统注入任何信号的条件下实现接地故障点的定位；（方向显示功能，对于测试出有接地指示的支路，仪器将会有方向指示箭头提示用户接地点与所查找接地点之间的相对方向，提高查找效率。绝缘指数分析功能，在使用接地功能检测时，检测完一条支路后，探测仪会显示该条支路的绝缘指数情况，供用户参考分析。（．波形曲线显示功能，在使用探测仪对被测支路绝缘状况进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。

成都直流系统接地故障定位仪信号发生器与检测器不受距离限制在复杂的直流系统中，信号发生器接入点可能与接地查找点有着很长的一段距离，不过检测器并不受此距离的限制，可以在同一个系统中的任何一点进行查找。3.7 运行、可靠信号发生器是需要接入直流系统之中的，这就对设备的性与根据直流系统现场的实际情况，信号发生器可智能式产生1.0—5.0mA 的信号电流，且功率小于0.2W，适用于各类直流系统，对直流系统的运行、可靠运行提供了保障。四、装置主要技术指标4.1 可检测接地电阻范围　系统电压为220V时：　0 -500KΩ系统电压为110V时：　0 -250KΩ系统电压为48V时：　 0 -50KΩ系统电压为24V时：　 0 -10KΩ4.2 检测信号功率 ≤ 0.2W(信号发生器输出功率)?输出信号频率：2.5Hz4.3 抗对地分布电容值：对地电容单支路≤8uF，系统对地总电容≤100uF；4.4 适用直流系统电压：220V±10％，110V±10％，48V±10％，24V±10％，或用户提出其它电压等级；4.5环境温度：-35℃～＋55℃；4.6 相对湿度：≤95％ 4.7总质量：2.8kg 4.8 外形尺寸（铝合金包装箱）：460x240x120（mm）五、使用方法5.1 将信号发生器接入直流系统：信号发生器的信号连线，红夹接正母线，黑夹接负母线，黄夹接地线。确定信号发生器正确接好后，打开信号发生器电源开关。5.2 按不同电压等级自适应输出信号：信号发生器自适应不同电压等级的直流系统，系统无接地故障时，“正常”指示灯亮。液晶显示屏显示接入直流系统电压、正对地电压、负对地电压。系统有接地故障时，信号发生器自动判断接地极性，如果系统正接地，信号发生器“正接地”指示灯亮，在向系统输出信号的同时，“正接地”指示灯闪烁。如果系统负接地，“负接地”指示灯亮，在向系统输出信号的同时，“负接地”指示灯闪烁。同时液晶显示屏显示系统正对地电压、负对地电压、系统对地绝缘总阻抗。

<成都>天正华意电气设备有限公司 成都供应互感器伏安测试仪的当地厂家

成都直流系统接地故障定位仪技术参数1、信号发送器：工作电压：直接从母线上取电(工作电压为48V～260V)母线接地电阻检测范围：0-500 KΩ母线接地电阻测量精度：误差≤10％功耗：小于10W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.7㎏适应温度：-10℃-＋50℃2、接收器：工作电压：12V（锂电池工作工作电压为10.8V～12.6V）支路接地电阻检测范围：0-200 KΩ支路接地电阻测量精度：误差≤10％ 功耗：小于1W外型尺寸（长×宽×高）：238×134×45（mm）重量：1.5㎏适应温度：-10℃-＋50℃四、前面板各部件功能及菜单介绍：（一）、信号发送器1、电源开关：开关置ON，接通工作电源，电源指示灯亮。2、母线/支路：开关置母线时，仪器检测母线（电桥测量）；开关置支路时，仪器检测支路（电桥不测量）。3、显示器：彩屏，分辨率320＊240，动态显示。（二）、接收器 、电源开关2、按键：↑(上)、↓(下)、←(左)、→(右)、ESC(取消)、ENTER(确定)。3、显示器：彩屏，分辨率320＊240，动态显示。（三）、 接收器菜单说明:1、报警门限设定支路接地报警门限2、语音功能（1）、总开关语音总开关（2）、开机语音未启用（3）、同步提示未启用（4）、电池欠压开：电池电压低于10.8V时 ，语音报警输出关：电池电压低于10.8V时 ，蜂鸣器报警输出（5）、接地报警开：接地电阻小于等于报警门限时 ，语音报警输出关：接地电阻小于等于报警门限时 ，蜂鸣器报警输出3、同步信号开：发送机接收机有同步信号（优先选用、测量准确）关：发送机接收机无同步信号4、检测方式自动检测：表示实时检测，无须人工按键手动检测：表示需按ENTER键才进入检测5、开机显示未启用6、开始检测进入检测界面

<成都>天正华意电气设备有限公司 成都供应互感器伏安测试仪的当地厂家

成都直流系统接地故障定位仪设备特点（1）高可靠性的设计装置采用进口16位微控制器做主系统，硬件设计严格遵照电力及电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。（2）精密选材装置采用高精度采集器作为信号采集单元，电压采样采用高精度的进口模数转换芯片，电压与阻抗的测量准确；（3）人性化的人机交互界面“分析仪”与“探测仪”均采用液晶显示屏供用户查看信息；操作简单快捷，在实现对不同支路的检测时，只需要按一次启动键即可完成；测试结果显示直观明了，测试结果可通过多种显示形式呈现给用户，包括接地与否，波形曲线，绝缘等级，绝缘阻抗，漏电流大小，方向信息等。（智能化的检测识别系统“分析仪”可以自动识别系统电压等级；“分析仪”在系统绝缘阻抗发生变化后可以快速显示绝缘阻抗信息；“探测仪”与“分析仪”信息同步一次之后，不受检测距离的影响；“探测仪”在进行检测时，采集器既可钳单根电源线，也可钳多根电源线，提高检测效率；“探测仪”检测完成之后，如被测支路有绝缘故障，会判断出故障点相对测试点的方向信息。（5）完备的测试功能与处理故障能力“分析仪”与“探测仪”之间内置了无线数传模块进行通信，测试功能与显示信息完备，可以处理直流系统中的各类绝缘故障情况。

<成都>天正华意电气设备有限公司
成都供应互感器伏安测试仪的当地厂家

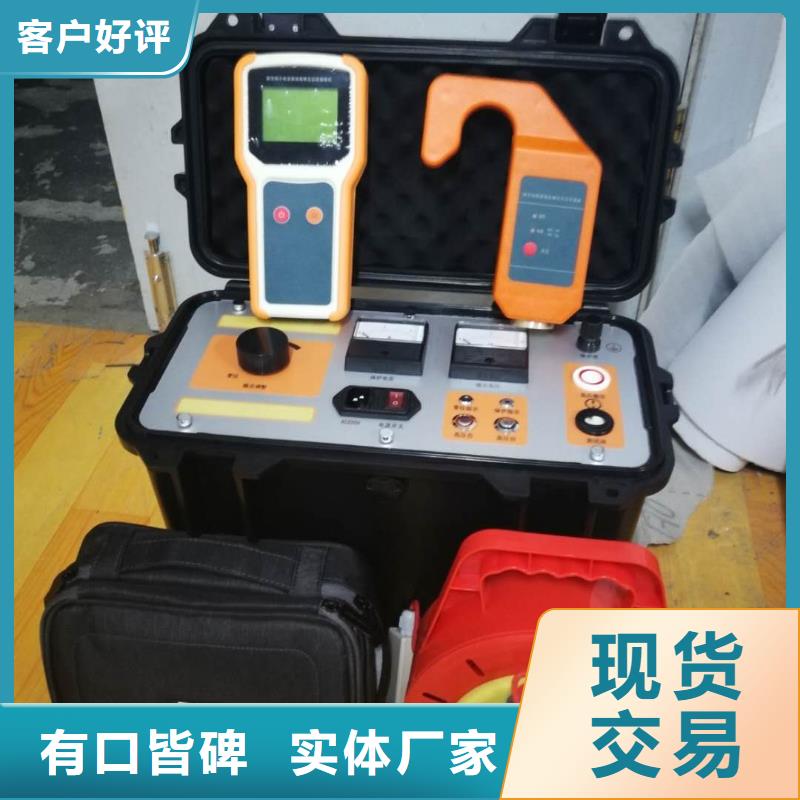

成都直流系统接地故障定位仪本信号发生器不采用传统的LC或RC的振荡电路，而采用全新的数字技术，因而具有信号稳定的特点。该信号发生器由单片机、A/D转换电路、信号放大滤波电路、功率放大及隔直电路、输出反馈及保护等部分组成，其实现原理图如下：信号发生器原理图信号接收器原理图三、技术指标1、信号发生器?输出信号频率：2.5Hz?信号空载输出电压：±20V±5％?信号电压幅值误差：＜5％?信号短路输出电流：≤80mA?输出口抗冲击能力：400V直流冲击?电源电压：AC220V±10％?电压频率：50Hz±5％?输入保险：200mA?功率：3W?体积：300mm×270mm×200mm2、信号接收器?信号电流检测灵敏度：0.5mA?信号发生器阻抗：40K?输出电流：2.5毫安?接收器显示：数字0-19?体积：210mm×100mm×32mm?A钳口尺寸：Φ50mm?B钳口尺寸：Φ7mm×9mm3、整机?检测接地电阻：300KΩ?检测电容：20μF?接地电阻测量精度：0-4.5KΩ 误差≤0.5KΩ?接地电容检测范围：3-60uF?接地电容测量精度：3-10uF 误差≤1uF四、仪器结构1、整机构成①信号发生器 ②信号接收器 ③A钳（大钳）④B钳（小钳） ⑤信号输出线 ⑥电源线2、信号发生器（见图1）图1 信号发生器面板图示意图【电源输入】：信号发生器工作时需要外接AC220V电源，该电源插座下部方框内有一保险丝（2A）。【电源开关】：开机时将开关标有“I”的一端按下，关机时将另一端标有“O”的一端按下。【输出指示】：打开电源后信号发生器即开始输出信号，信号输出正常时，输出指示灯会闪烁，表示有正常低频电压输出。【信号输出】：信号输出口。

<成都>天正华意电气设备有限公司

成都直流系统接地故障定位仪 高性装置采用微安级的检测信号配合高分辨率的直流检测采集器实现故障检测及定位，对直流系统无任何影响。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：DC40V-300V ?环境温度：-20℃—55℃?相对湿度：0—90％直流电压测量?直流电压测量范围:20-300V ?直流电压测量分辨率：0.1V?直流电压测量精度：220V直流电源系统（180V~286V）110V直流电源系统（90V~143V）±0.5％交流电压测量?测量交流与直流窜电电压：10-280v?交流电压测量分辨率：0.1V?交流电压测量精度：±5％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ；绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri 200uF:显示具体数值； 10uF≤C≤200uF:±10％或±3uF；显示介质及分辨率：TFT320x2404．2 探测仪主要技术指标绝缘电阻测量?绝缘电阻测量范围: 0-500KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：Ri ＜10KΩ 显示具体数值 10KΩ≤Ri≤500KΩ: ±10％频谱分析范围?频谱分析通道数量:1?频谱分析频段范围:0.125-12.5Hz?频率分辨率: 0.125Hz电流波形显示周期：8s；4．3无线通信技术指标?速率：2Mbps，由于空中传输时间很短，极大的降低了无线传输中的碰撞现象?多频点：125频点，满足多点通信和跳频通信需要?超小型：内置2.4GHz天线，体积小巧，15x29mm?低功耗：当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了电流消耗。

成都直流系统接地故障定位仪 模式：通过该按键可以实现分析仪工作模式的选择，分析仪工作模式可选择为自动模式或强制模式，当设定为自动模式时分析仪状态栏模式显示为“Auto”，当设定为强制模式时分析仪状态栏模式显示Force”开机默认为“Auto”。关于强制模式与自动模式的说明：当分析仪式工作在自动模式时，只有检测到第I段母线系统对地电压发生一定偏差之后才启动检测桥进行故障判断，当系统恢复正常后会自动停止检测桥的投入；当分析仪工作在强制模式时，分析仪会主动启动检测桥进行故障检测，检测完成之后无论是否存在接地或环网故障都将会向系统对地投入检测桥。5．2．2 探测仪操作探测仪面板共设有三个按键，分别为“电源”“功能”“测试”，探测仪所有的检测功能均可通过这三个按键来实现，探测仪兼容D型采集器和A型采集器，使用时请注意接入的采集器类型以及不同采集器类型对应的分析仪的“”和“”波形状态。电源：电源开关按键；功能：按功能键选择所需要的测试功能项；测试：选择需要的功能后按此键开始测试。5．3 显示5．3 .1分析仪显示开机后分析仪进入主界面显示，分析仪有一个显示画面，显示内容如下：分析仪开机便会对系统进行检测，检测完毕后分析仪主界面上显示系统当前电压、系统正负对地电压、正负对地绝缘电阻大小、系统分布电容大小、交流窜电状态及是否存在环网故障。如果分析仪检测到系统存在正极或负极绝缘故障，则对应的“正接地”或“负接地”故障指示灯闪烁。如果分析仪检测到系统存在环网故障，则“正接地”与“负接地”故障指示灯同时闪烁。指示灯闪烁时表示分析仪正在向被测系统对地按设定的信号幅度和频率切换检测桥，指示灯处于非闪烁状态时则分析仪没有切换检测桥。

成都供应互感器伏安测试仪的当地厂家

成都直流系统接地故障定位仪同时可根据馈线电缆走向和设备连接情况，对故障支路的各个馈线入口分别进行检测，找出故障支路，进一步将故障定位。本仪器所配卡钳可用来测量母线上的电流、馈线上的电流，其灵敏度极高。由于其灵敏度高，在手拿卡钳抖动时，可能因磁通变化而造成故障检测仪显示数据不稳定。因此，测量时应尽量拿稳卡钳或钳住馈线后松开手，让它固定在测试位置，直到测量到稳定的数据为止。4、信号输出线红色引线接故障母线端。黑色引线接地。红色插头插入信号发生器的“L”端，黑色插入“”图3 信号输出线示意图五、注意事项1.由于装置是精密仪器，在运输、使用和存放时要小心轻放，各部件要防止摔、跌等强烈震动。2.信号源应加在故障母线和地上。3.本仪器钳型卡钳只能卡直流回路不能卡交流回路。4.当各个支路都无明显接地时，应注意接地点是否在供电部分，例如蓄电池、充电机等部位。5.在检测过程中，钳表和信号接收器不用时请关闭电源，以延长电池的使用时间。6.信号接收器电量不足时，应及时更换电池，以提高检测的准确性。7.由于钳表的灵敏度很高，检测时不要用手握钳表，应让钳表处于静止状态，以免影响检测准确度。

---
