广西相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。

广西相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

<广西>天正华意电气设备有限公司 生产高压核相仪_实力厂家

广西相位伏安表．一般规格功 能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电 源DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约180mA Max显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0VAR～12kVAR视在功率：0.0VA～12kVA功率因数：-1～＋1电流矢量和：0mA～60A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA)有功功率：±(1.0％量程)无功功率：±(1.0％量程)视在功率：±(1.0％量程)频 率：±(1.0％量程)功率因数：±0.03相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储99组充电接口USB充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，背光亮度可调节电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

<广西>天正华意电气设备有限公司 生产高压核相仪_实力厂家
<广西>天正华意电气设备有限公司 <广西>天正华意电气设备有限公司

广西相位伏安表测试时，可以根据各种相位关系判断感性容性负载、相序、极性，若U1I1相位显示在0°～90°范 围，则被测负载为感性，显示在270°～360°范围，则被测负载为容性；若显示相位都接近120°，则为正相序，且极性相同；若显示相位接近120°和300°，则为正相序，且极性相反(可能有电流钳夹反或线路接线反)，其他情况为反相序(不考虑缺相)。在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：三相四线(三相负载平衡时的相位)相位关系相位值相位关系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三线(三相负载平衡时的相位)相位关系相位值相位关系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四线向量图与三相三线向量图五. 电池管理● 及时给电池充电，长时间不使用仪表每3个月给电池充电一次。● 警告！电池盖板没有盖好的情况下禁止进行测试，否则有危险。● 更换电池时，请注意电池极性，否则可能损坏仪表。1．当电池电压低于6.5V时，请及时充电，充电时间约4小时。2．若更换电池，先确认仪表处于关机状态，松开电池盖板的螺丝，打开电池盖板，换上新电池，注意电池规格极性，盖好电池盖板，拧紧螺丝。3．按POWER键看能否正常开机，若不能开机，请按第2步重新操作。4．若用户无法更换电池，请与厂家联系。六. 装箱单主机1台仪表箱1个电流钳3把测试线4条USB充电器、充电线一套锂电池1组(仪表内)光盘1个说明书、保修卡、合格证1份本公司不负责由于使用时引起的其他损失。本用户手册的内容不能作为将产品用做特殊用途的理由。本公司保留对用户手册内容修改的权利。若有修改，将不再另行通知。

广西相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

<广西>天正华意电气设备有限公司
生产高压核相仪_实力厂家

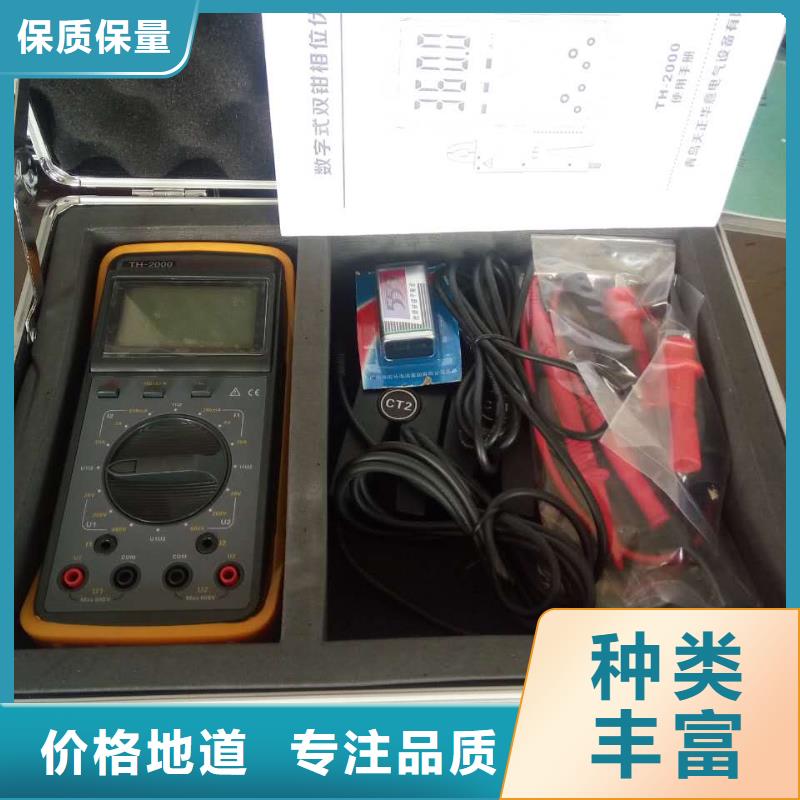

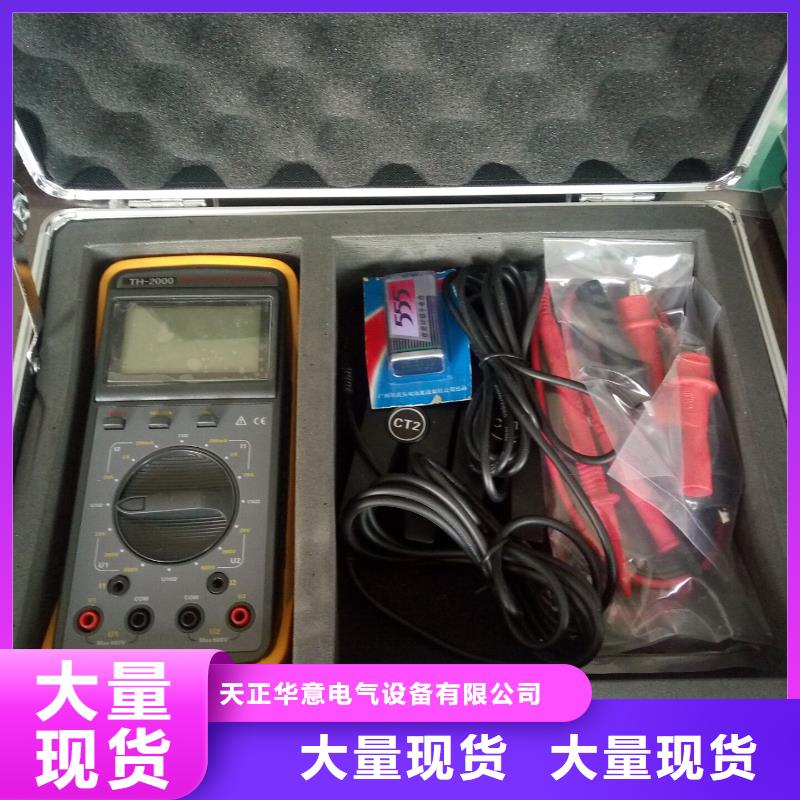

广西相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。

<广西>天正华意电气设备有限公司

广西相位伏安表全部删除请按“1”键，删除当前单条记录请按“2”键。在“数据管理”界面，单击“确定”键，返回主菜单。图10 数据管理6.12 数据上传当需要将仪器保存的数据进行详细分析时，可以将该数据上传到PC机，由后台分析软件进行分析。数据上传的基本操作步骤如下：使用随机附带的USB通讯线，将仪器连接到电脑上，然后打开仪器电源，单击“8”按键，进入“数据管理”界面。此时电脑上会发现新的U盘硬件，当驱动程序安装完毕（一般出现在首次仪器与电脑连接时），U盘可以打开后，就可以使用“电能质量分析仪后台分析软件”来上传数据并进行分析了。该软件的具体操作请参看相关使用说明书。6.13电池充电充电先关闭仪器，把充电器插入仪器的充电插座，另一端接市电AC220V，这时充电器的指示灯为“红色”，表示正在充电。当指示灯变“绿色”，表示电池充满。7．注意事项7.1 使用仪器时请按本说明书接线和操作。7.2 测试开始前请输入正确的设置参数，仪器内部的校正运算都要依赖于输入的设置参数。7.3 测试菜单项选择和实际测试项目及接线要一致。7.4 内存多可连续储存10组测量结果。每组可存储的数据视磁盘的空间而定。7.5 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。8．产品保证8.1.本产品自售出之日起一年之内，由于产品质量问题而出现的故障负责免费维修。8.2.本公司对售出仪器终身负责维修，只收成本费。

生产高压核相仪_实力厂家 <广西>天正华意电气设备有限公司

广西相位伏安表规则及注意事项感谢您购买了本公司三相数字相位伏安表，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的规则及注意事项。?本仪器属带电工作设备，为了你的请遵守生产的相关规定，严格按电力工作规程进行操作。?注意本仪表面板及背板的标贴文字及符号?使用前应确认仪表及附件完好，无破损、裸露及断线才能使用。仪表后盖及电池盖板没有盖好禁止使用，仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?不能用于测试高于600V的电压，请勿在强电磁环境下使用，以避免影响仪器正常工作，禁止在易燃性及危险场所测试。?确定导线的连接插头已紧密地插入接口内，相位测试时请注意方向。测试线必须撤离被测导线后才能从仪表上拔出，不能手触输入插孔，以免触电。?请勿用潮湿手操作仪器，或将其暴露砸雨水中，仪表于潮湿状态下，请勿使用。 ?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?保持产品表面清洁和干燥，不能用腐蚀剂或粗造物清洁，须用软布（如眼镜布），沾清洁防锈除湿类的润滑剂，轻轻擦试电流钳即可。?

广西相位伏安表．主要用途2.1 测量分析公用电网供到用户端的交流电能质量，其测量分析：频率偏差、电压偏差、电压波动和闪变、三相电压允许不平衡度、电网谐波。2.2 应用小波变换测量分析非平稳时变信号的谐波。2.3 测量分析各种用电设备在不同运行状态下对公用电网电能质量。2.3 负荷波动监视：定时记录和存储电压、电流、有功功率、无功功率、视在功率、频率、相位等电力参数的变化趋势。2.4 电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。2.5 测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。2.6 测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2.7 便携式、多参数、大容量、高精度及近代信号分析理论的应用等特点，使电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。3．主要功能及特点3.1 可靠电压输入采用高电压隔离模块(2000V、响应时间≤2μS)，电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅使电能质量分析仪在使用上、可靠和方便，而且大大提高了抗干扰能力。

<广西>天正华意电气设备有限公司
生产高压核相仪_实力厂家 <广西>天正华意电气设备有限公司

广西相位伏安表在相序测试显示模式下，U1、U2、U3或I1、I2、I3为正相序时，光标从左往右顺次闪烁；反相序时，U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁。若U1、U2、U3或I1、I2、I3对应的光标不亮，可能缺相或信号幅值太低。接线参考图：测试单相电压、电流、相位、频率、功率等：测试三相三线电压、电流、相位、相序、频率、功率、功率因数等：测试三相四线电压、电流、相位、相序、频率、功率、功率因数等：八、电池充电充电时务必使用原装5V充电器，不用使用其它高电压充电器，否则会损坏仪表。长期不使用仪表，请一个月对仪表充电一次。1．当仪表电源电压低于3V时，显示“ ”符号，表示电池电量不足，请及时充电池，充电时充电口有指示灯，充满时指示绿灯。九、其他说明及注意事项1．电流钳的专用性每台仪表的三把电流钳专用于本台仪表，不能换到另一台仪表使用，同时三个钳子顺序不能互换，否则误差会加大。电流钳严防摔碰，钳口必须保持清洁，完全闭合测试才可靠。2. 电流钳的保养电流钳使用完毕后，应及时将钳口平面的尘埃除尽，不能用粗糙物或腐蚀剂清洁钳口平面，用软布加润滑剂(如：WD-40润滑剂)轻轻擦拭。测试前也必须清洁好再使用。3．本仪表供二次回路和低压回路检测，不能用于测量高压线路中的电流，以触电。

<广西>天正华意电气设备有限公司

广西相位伏安表测试线约250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃； 80％Rh以下存放温湿度-10℃～60℃； 70％Rh以下输入阻抗测试电压各档输入阻抗为：2MΩ测U1U2相位时电压输入阻抗为：40kΩ耐 压仪表上盖与电池盖板螺钉之间耐受2000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间、两电压输入端之间≥10MΩ结 构双重绝缘3．基准条件下基本误差及性能指标类 别量 程分辨率基本误差电 压20V0.01V±(1.2％rdg＋2dgt)200V0.1V500V1V电 流200mA0.1mA±(1.0％rdg＋2dgt)2A1mA10A10mA相 位0～360°1°±1°注意：工作条件下相位误差不超过±3°。三. 结构四. 操作1．基本操作按ON键开机，LCD显示，仪表开机约15分钟后自动关机。按OFF键关机。按HOLD键可以保持显示数据或取消保持。开机后，按LAMP键能控制背光灯，适合于昏暗场所。2．测试注意测试前，必须先将功能旋转开关切换到对应的功能指示位置，然后将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试，用不到的测试线和电流钳不能连接。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。A.相位测试：注意本仪表的相位测试关系：U1U2、I1I2、U1I2、I1U2，每种关系测得的相位都为1路信号超前2路信号的相位。U1红色电压插孔和U2红色电压插孔与卡钳正面为同名端相位测试时电流从钳夹的正面输入。对于3相线相位关系可以两两对应测试。（1）U1U2的相位测试将旋转开关旋至U1U2位置，将红黑4条测试线连接到仪表的U1、U2电压输入插孔，再将测试线对应接入U1、U2线路中，测试显示值即为两路电压之间的相位，即U2 滞后U1 的相位角。测试U1U2相位时，两路输入回路间完全隔离绝缘，避免了可能误接线造成被测线路短路而烧坏仪表。。

生产高压核相仪_实力厂家

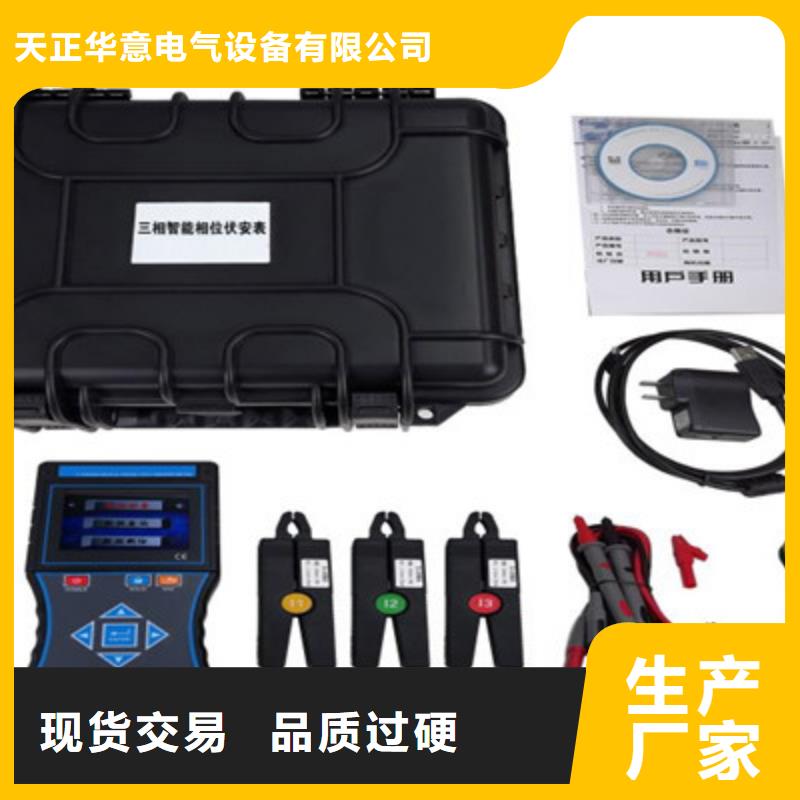

广西相位伏安表按上下箭头键选择数据组并查阅所存数据。进入数据删除界面，按左右箭头选择，按ENTER键确认。选择“是”删除存储的所有数据，选择“否”则退出当前界面。注意：数据删除后将不能恢复，请谨慎操作。．测试注意有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。危险！不能用于测量超过600V的电压线路，否则有电击危险，造成人身伤害或设备损坏。危险！不能用于测量超过30A的线路，可能损坏设备。测试前，先将测试线连接到仪表上，再将测试线连接到被测试线路中进行测试U1、U2、U3电压插孔和对应电流钳上I1、I2、I3标记面为同名端。必须严格按照手册说明进行连线，I1、I2、I3不能插反。相位测试时电流按照钳夹上的箭头指示方向输入。本仪表的相位测试关系：U1U2、U2U3、U3U1、I1I2、I2I3、I3I1、U1I1、U2I2、U3I3，都是前一路信号超前后一路信号的相位。测试完毕后须先将测试线撤离被测线路，才能从仪表上拔出。本仪表能测试三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、有功功率、无功功率、视在功率、功率因数、三相电流矢量和，判别相序、感性、容性电路等。测试接线如下：单相测试：将被测电压线L、N对应接入仪表的U1黄、COM黑插孔，电流钳I1钳住被测L线路；也可以连接U2绿、COM黑、I2；或U3红、COM黑、I3测试。三相四线测试：将被测电压线UA黄、UB绿、UC红、N黑对应接入仪表的U1黄、U2绿、U3红、COM黑插孔，将电流钳I1、I2、I3对应钳住被测线路IA、IB、IC。三相三线测试：将被测电压线UA黄、UC红、UB绿对应接入仪表的U1黄、U3红、COM黑插孔，电流钳I1、I3对应钳住被测线路IA、IC。参考接线图见后。

<广西>天正华意电气设备有限公司 生产高压核相仪_实力厂家

广西相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）

<广西>天正华意电气设备有限公司

广西相位伏安表在仪器侧面，圆孔为充电插座；方孔为USB通讯插座。6．操作方法6.1 工作电源本仪器采用电池供电，无需外部电源，仪器就可以工作。6.2 工作接线（关键操作）6.2.1 电压接线（1）三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和Uo接线端子分别接到现场A、B、C、N三相电压和零线上。（2）两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的Uo接现场B相电压。6.2.2 钳表接线三只钳表（10A）对应插入电流输入插座中，并锁紧，以保证良好接触。6.3 开机进入主菜单按照说明书中说明的接线方法进行接线，确认无误后方可接通电源。打开电源进入主菜单画面（如图2）： 2 主菜单用1-8键来进入对应的子菜单。如：进入“参数设置”界面，单击“1”键即可。6.4 参数设置进入主菜单，单击“1”键，进入参数设置菜单。“↑”，“↓”为光标移动键。序号：为当前仪器数据组的编号，按数字键输入相应数字编号，多为6位。台站、线路：所要测试的电网台站、线路编号。

<广西>天正华意电气设备有限公司 生产高压核相仪_实力厂家
生产高压核相仪_实力厂家 <广西>天正华意电气设备有限公司

广西相位伏安表测试时用Ua、Ub、Uc三个电压通道和Ia、Ib、Ic三个电流通道进行测量。屏幕下一行为提示行，提示可进行的操作。10．谐波测试界面，如图十三所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）A相电流（用黄色来显示）B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-21次电压谐波。图十三、谐波测试11．历史数据界面，图十四、历史数据，记录查询屏如图十四所示。此屏可以查阅所保存的差动分析测试记录。包括：当前记录条数、总记录条数、变压器组别、高压CT接法、低压CT接法、记录保存时间、变电站名称、变压器编号。屏幕下一行为提示行，提示可进行的操作，按上下键查看前（后）一条记录；按【F5】键删除全部记录。系统校准界面，图十五、系统校准，此界面为调试专用界面，仅供出厂前调试用，用户无法进入。五、使用方法测试仪配有一条4芯的电压测试线和三只电流测试钳。电压测试线用来接入被测电压信号，其中用黄色导线接电压的A相、绿色导线接电压的B相、红色导线接电压的C相；每只钳子分别对应一个钳表接口，不能互换，否则会影响测试精度，每只钳表中间有一个圆标贴，显示出钳表的相别和极性（标N的一端为电流的流出端，在使用接线要注意极性，接反会影响测试结果）。在测试过程中要注意的问题：1、要在测试前插好电流测试钳，严禁先夹测试线后插入电流钳插座，这相当于电流测试钳二次开路，容易产生开路高压，损坏仪器。测试完成后要先摘下所有电流测试钳再拔下与主机相连的插头。2、测试钳为保证各通道精度，应一一对应，要把各电流钳正确插入与之对应的插座。交换不同输入，会降低了测试精度，但一般测试精度在±2％以内。3、接入电压信号时测试线一定要先接到仪器的电压端子，然后再接到被测设备的电压端子；测试完成后一定要先摘下被测设备的电压接头，然后再拆除仪器侧的电压线。（此条尤为重要，反之可能引起大事故）

<广西>天正华意电气设备有限公司

广西相位伏安表仪器结构2.1 仪器外形图主机箱体由改性PP合金注射成型，坚固耐用、耐低温、防撞击、不变形、不碎裂；分机采用双色注塑外壳，手感舒适，方便操作。2.2 主机面板说明主机面板从左到右依次为天线、电压输入端的N端、电压输入端L端、电流信号输入端、三个通用无线对时校准口、USB接口、充电器接口、开关，主机屏幕采用全触摸操作。2.3分机面板说明分机面板顶部自左至右依次为天线、充电口、校准口；分机面板底部依次为电压输入端的N端、电压输入端的L端、电流信号输入端。3 仪器技术参数3.1 测试工频基波频率范围： (50±0.2)Hz 3.2 主、分机电压量程：20V/100V/400V自动切换 基本误差极限：±（0.3％读数＋0.2％量程）3.3 电流钳量程： 200mA/1A/5A 自动切换 基本误差极限：±（0.5％读数＋0.5％量程）3.4 相位角度测量范围：以电压通道为参考基准，电流滞后于电压角度0.0°～360. 0° 基本误差极限：≤±2° 3.5 主机、分机无线传输距离及测试相位准确度：空旷条件直接通讯传输距离≤1000m，保护间隔带有屏蔽条件可采用中继方式通讯传输≤1600m，相位误差极限：≤±5°3.6 显示速率：单机测量模式、二次负荷：1次 /秒通讯测量模式： 1次/3秒3.7 供电电源：主机42V/4.4AH 分机12V/2000mAH3.8 外形尺寸及重量：主机：270＊180＊200 4kg； 分机：200＊100＊35 0.5kg3.9 绝缘和耐压： 绝缘电阻：≥1000MΩ(500V) 3.10 工作条件：环境温度：（0～40）℃ 环境湿度：（20～80）％ RH4 成套配置附件表

<广西>天正华意电气设备有限公司

广西相位伏安表任意位置3．一般规格功 能同时测量三相交流电压、电流、电压间相位、电流间相位、电压电流间相位、频率、相序、有功功率、无功功率、视在功率、功率因数、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等。电 源DC3.7V 大容量锂充电电池 功耗开启背光灯耗电280mA，电池连续工作5小时以上显示模式LCD显示，71×52mm仪表尺寸长宽厚：187＊191＊51mm钳口尺寸Φ8mm电压量程AC 0.00V～600V 电流量程AC 0.0mA～20.0A相位量程0.0°～360.0°频率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW无功功率量程-12kVAR～12kVAR视在功率量程0.0～12kVA功率因数量程-1～＋1电流矢量和0mA～60.0A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HOLD”符号显示数据存储500组USB接口USB接口，所存数据上传电脑，便于分析管理数据自动关机开机约15分钟后，

广西相位伏安表具体的接线方式判定结果分析表见附件。在此屏中，按下F1键将屏幕锁定（不刷新），再按F2键解除锁定状态，数据开始刷新。屏幕下一行为提示行，提示可进行的操作。7．联机通讯界面，图十、联机通讯，联接通讯界面如图十所示。此功能屏可以将仪器内存中保存的测试记录上传到后台管理计算机。8．波形显示界面图十一、波形显示在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为Ua、Ia的波形 用↑↓键来切换不同的相别；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压和电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。9．频谱分析界面图十二、频谱分析，频谱分析界面如图十二所示。此屏以柱状图的形式显示出A 相电压、B 相电压、C 相电压、A 相电流（用Ia来测试）、B 相电流（用Ib来测试）和C 相电流（用Ic来测试）的谐波含量分布柱状图。UA-UB-UC-IA-IB-IC提示当前测量通道（可通过←、→键来改变所选通道），纵坐标刻度0％-10％表示各次谐波分量的百分比含量，基波含量始终对应到100％刻度（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，以正常刻度显示，即以做为满刻度），横坐标的0-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和21 次谐波。无失真的信号应显示次谐波（基波）。
