? VZF(R)-12型系列中置固封移开式真空负荷开关一熔断器组合电器（以下简称真空开关），是根据独特的设计概念并结合市场需求而研发的 一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。它符合GB3804-2004GB16926-1997等标准的规定。在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证、可靠地运行于相应电压等级的电网中。

例：VZF(R)-12/T160-50-AC220-275-210即表示订购一台配套800MM柜宽的组合电器，其额定电流为160A，短路开断电流50KA，极间距275MM。

 工作原理

? VZF(R)-12型系列真空开关，通过“固封极柱”方式，把限流熔断器和真空灭弧室有机地结合在一起，构成一个串联回路，由真空开关本体(真空灭弧室）承担关合和开断各种负荷电流及过载电流（或相应的短路电流）；由限流熔断器承担短路电流的开断。

? VZF（R)-12型系列真空负荷开关组合电器的工作原理示意图：

 结构说明

? VZF(R)-12型真空开关采用极柱与操动机构前后布置成一体的形式，使传动环节简化，机构的输出特性更吻合真空开关要求的负载特性，降低了能耗，提高了机械可靠性。

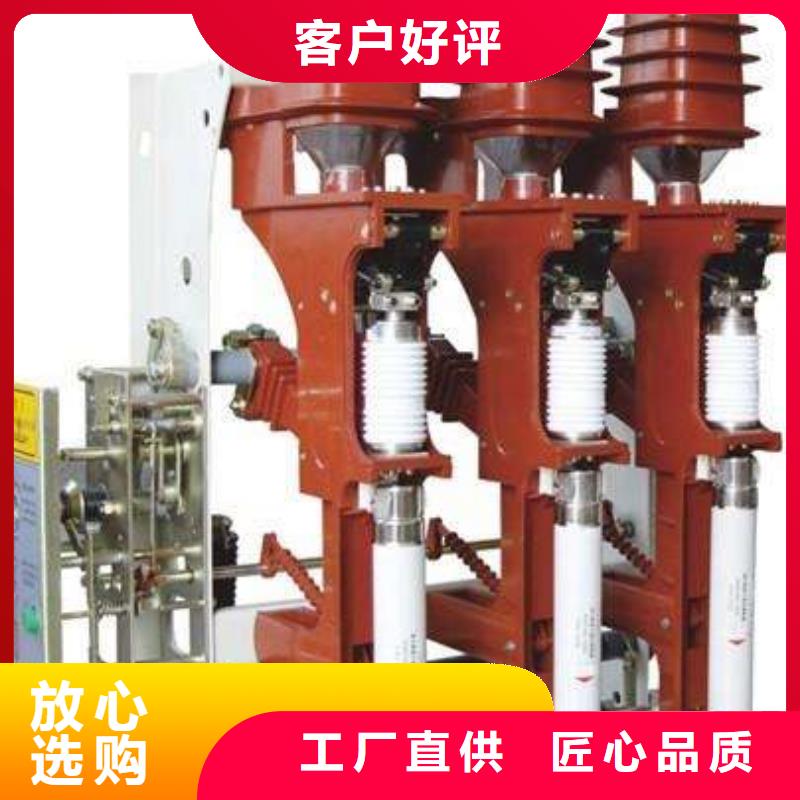

? VZF(R)-12型真空开关三相极柱部分是通过自动压力凝胶工艺（APG），将真空灭弧室及接线端子等零部件固封在环氧树脂内，形成“T”型极柱。极柱结构避免了粉尘，湿度对真空灭弧室外绝缘的影响，并减少了真空开关的调整环节及灭弧室外壳的污染，提高了可靠性；三相熔断器安装在“T”型极柱顶部，其结构设计充分考虑真空开关在中置式开关柜内的电场分布，极大地降低了感性元件对柜体耐压实验的不利影响，提高了柜体成套产品的绝缘强度。（在施工现场没有高压熔断器替代部件时仍然可以对成套产品进行绝缘强度实验）。

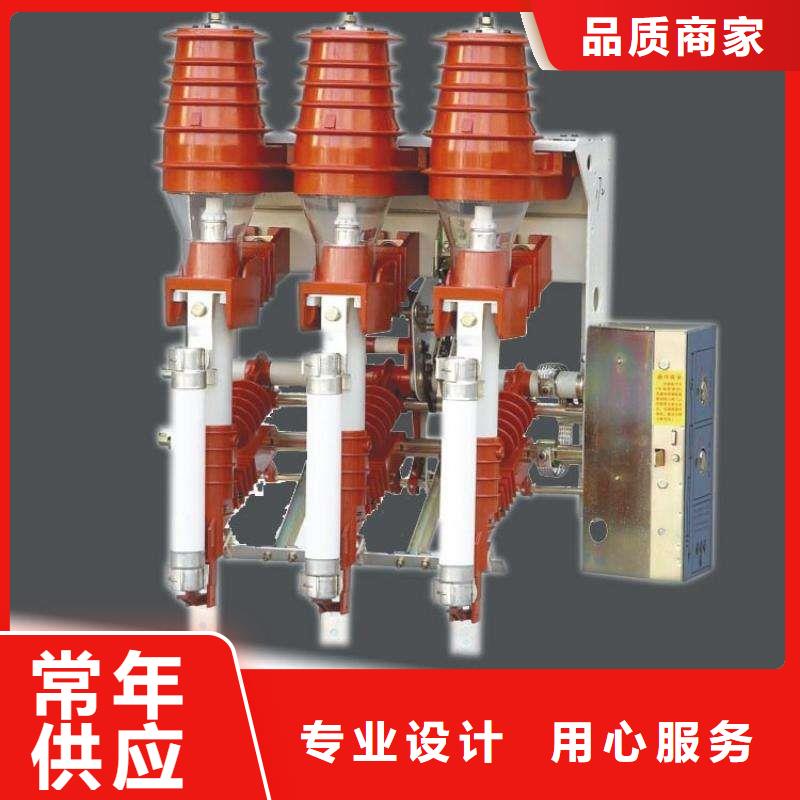

高压负荷开关的类型及型号含义1、分类： 1） 按装设地点分为户内式和户外式； 2） 按灭弧方式分为产气式、压气式、压缩空气式、油浸式、真空式、SF6式等。 3） 按是否带熔断器分为带熔断器和不带熔断器。2、 型号含义：     例如，FN2-10R/400型的含义是：负荷开关、户内式、设计序号为2、额定电压为10KV、带熔断器（装在开关的真空断路器通俗点说就是空气开关.负荷开关熔断器组合就相当于以前在使用的那种带个保险丝然后再带个闸刀开关的那种。高压真空断路器就相对来说先进点了，就是现在普遍使用的空开。具有速断，过载保护。相比较，负荷开关-熔断器组合，更经济简单，使用方便。但是要注意该组合，变压器参数要配合好。过载可以实现，但瓦斯不行，要密封有些困难，要用“防爆”。区别：1、高压负荷开关是可以带负荷分断的，有自灭弧功能，但它的开断
