徐州接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。

徐州接地电阻测试仪 产品概述接地导通电阻测试仪，具有恒流1A～32A输出，可测2000mΩ范围内的接地电阻。具有同类仪器的分辨率：0.1mΩ及2.0％的准确度。本仪器将优越的性能和简便的操作结合在一起，既适用生产现场流水线测试检测的需要，又能满足实验室高准确度测量的要求。仪器具有遥控接口和RS-232/485串行通讯接口，可实现仪器与计算机的通讯及自动化测试。本机所提供的测试线路符合“GB4706.1家用或类似用途电器的性能检测原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低压成套开关设备或控制设备的要求”。采用模块化硬件板组设计，标准化板卡接口，能够更好的控制质量，提高产品维护性能，从而提高产品的综合质量。采用大功率输出电源，使输出负载能力进一步加强。用户可设置多组数据，并使得用户数据得以保存。第二章 安装与储运2.1 选择测试仪安装位置（1）远离易燃、易爆、易腐蚀介质，如酒精、稀释剂、硫酸等；（2）远离热源、避免日晒：必须避免温度急剧变化，温度急剧变化会使水汽凝结于机器内部；注意：当凝结水珠现象出现时禁止使用本测试仪。（3）远离锅炉、加湿器、水源、强电干扰源等；远离明显的震动和冲击；（4）工作环境洁净、无粉尘、通风良好。2.2 拆封和检查本机使用一个内部用泡棉保护的纸箱包装。如果收到时，包装箱有破损，请检查仪器的外观是否有形变、刮伤、或板损坏等，如有损坏，请立即通知青岛天正华意电气设备有限公司，并保留包装箱和泡棉，以便了解损坏发生的原因。我们的服务中心会为您修复或更换新机。在未通知青岛天正华意电气设备有限公司前，请不要立即退回产品。为了防止意外触电发生，请不要自行打开机盖。如果机器有异常发生，请寻求青岛天正华意电气设备有限公司予以维护。用户收到测试仪后，请按照装箱清单核对仪器型号、仪器附件及随机文件等。若包装箱中的物品与装箱清单所列内容不符，请与青岛天正华意电气设备有限公司销售经理联系。2.3 检查输入电源和保险丝本机使用AC220V±10％，50/60HZ±5％的单相电源，同时必须使用正确规格的保险丝(F5A)。在更换保险丝前，必须关闭输入电源，拔下电源线，以避免危险。在接上工作电源前，必须先确认所使用的电源插座是否带有地线。本机是使用三芯电源线，当电源线插到具有地线的插座时，即已完成机壳接地。

<徐州>天正华意电气设备有限公司 徐州钳形接地电阻测试仪供应商-长期合作

徐州接地电阻测试仪本仪器适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、转移电位、场区地表电位梯度等工频特性参数以及土壤电阻率。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流较小（0～3.0A），不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二、概述目前国内接地装置的测试工作比较薄弱，一些关键的技术观念比较模糊，技术手段落后。针对上述现状，我国制订了行业标准DL/T475-2006和标准GB/T17949.1-2000。新标准对旧标准做了很多重要改变。为了方便广大现场测试和研究人员，我们根据这些标准，结合我们多年研究大型地网测试的实际经验，研制成功本仪器。工频接地阻抗，是指接地装置对远方电位零点间的电位差与通过接地装置流入地中的工频电流的比值。工频接地阻抗以往被习惯地称为“工频接地电阻”。此名称的纠正，在标准GB/T17949.1-2000“接地系统的土壤电阻率，接地阻抗和地面电位测量导则部分：常规测量”以及电力行业标准“接地装置特性参数测量导则修订稿”（取代DL475-92）中作了阐述。本测量仪采用交流电流进行测试，故所测数值称为接地阻抗，而不再沿用以往的称呼“接地电阻”。在对接地装置进行测量时，由于受不平衡零序电流以及射频等各种干扰，使得测试结果产生很大的误差。

<徐州>天正华意电气设备有限公司 徐州钳形接地电阻测试仪供应商-长期合作
<徐州>天正华意电气设备有限公司 <徐州>天正华意电气设备有限公司

徐州接地电阻测试仪 产品概述接地导通电阻测试仪，具有恒流1A～32A输出，可测2000mΩ范围内的接地电阻。具有同类仪器的分辨率：0.1mΩ及2.0％的准确度。本仪器将优越的性能和简便的操作结合在一起，既适用生产现场流水线测试检测的需要，又能满足实验室高准确度测量的要求。仪器具有遥控接口和RS-232/485串行通讯接口，可实现仪器与计算机的通讯及自动化测试。本机所提供的测试线路符合“GB4706.1家用或类似用途电器的性能检测原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低压成套开关设备或控制设备的要求”。采用模块化硬件板组设计，标准化板卡接口，能够更好的控制质量，提高产品维护性能，从而提高产品的综合质量。采用大功率输出电源，使输出负载能力进一步加强。用户可设置多组数据，并使得用户数据得以保存。第二章 安装与储运2.1 选择测试仪安装位置（1）远离易燃、易爆、易腐蚀介质，如酒精、稀释剂、硫酸等；（2）远离热源、避免日晒：必须避免温度急剧变化，温度急剧变化会使水汽凝结于机器内部；注意：当凝结水珠现象出现时禁止使用本测试仪。（3）远离锅炉、加湿器、水源、强电干扰源等；远离明显的震动和冲击；（4）工作环境洁净、无粉尘、通风良好。2.2 拆封和检查本机使用一个内部用泡棉保护的纸箱包装。如果收到时，包装箱有破损，请检查仪器的外观是否有形变、刮伤、或板损坏等，如有损坏，请立即通知青岛天正华意电气设备有限公司，并保留包装箱和泡棉，以便了解损坏发生的原因。我们的服务中心会为您修复或更换新机。在未通知青岛天正华意电气设备有限公司前，请不要立即退回产品。为了防止意外触电发生，请不要自行打开机盖。如果机器有异常发生，请寻求青岛天正华意电气设备有限公司予以维护。用户收到测试仪后，请按照装箱清单核对仪器型号、仪器附件及随机文件等。若包装箱中的物品与装箱清单所列内容不符，请与青岛天正华意电气设备有限公司销售经理联系。2.3 检查输入电源和保险丝本机使用AC220V±10％，50/60HZ±5％的单相电源，同时必须使用正确规格的保险丝(F5A)。在更换保险丝前，必须关闭输入电源，拔下电源线，以避免危险。在接上工作电源前，必须先确认所使用的电源插座是否带有地线。本机是使用三芯电源线，当电源线插到具有地线的插座时，即已完成机壳接地。

徐州接地电阻测试仪 特别是大型接地网的接地阻抗一般很小（一般在0.5Ω以下），干扰带来的相对误差更大。为了降低现场干扰的影响，目前采用的方法主要有两种，一种是增大测试电流，一种是使用异频法。种方法是通过加大测试电流来加大信号电压和信号电流，从而提高信噪比，减小测量误差。这种方法由于采用了很大的测试电流（DL/T475-2006标准不宜小于50A），使得设备非常笨重，且布线劳动强度很大，耗时耗力。而且，由于主要干扰与信号同频，无法从根本上干扰的影响，为解决该问题，山东省电力工业局文件（鲁电科[1997]111号）“关于下达1997年科技攻关、开发及科技成果推广计划的通知”第38项下达了“运行中大型变电站接地网接地电阻测试与研究”攻关计划，与华中理工大学联合攻关，解决了工频流入地网电流干扰及测试引线线间的干扰问题。该研究成果获得了华中电网集团科技进步二等奖，山东省电力公司科技进步二等奖。异频法则是通过改变测试电流的频率来避开工频干扰，由于信号频率与干扰频率不同，就可以通过滤波器来滤除干扰的影响，从而提高测量精度。异频法由于采用的测试电流较小，因此设备小巧，布线劳动强度也大大减轻。由于具有测试结果稳定可靠和省时省力的优点，异频法测试已被国内外专家广泛接受和采用。

<徐州>天正华意电气设备有限公司
徐州钳形接地电阻测试仪供应商-长期合作

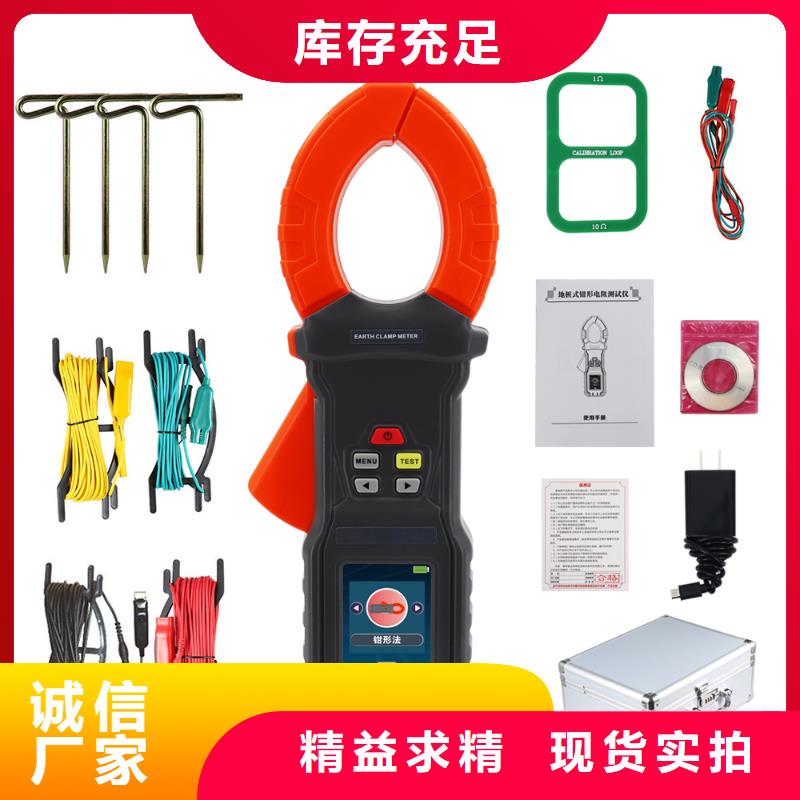

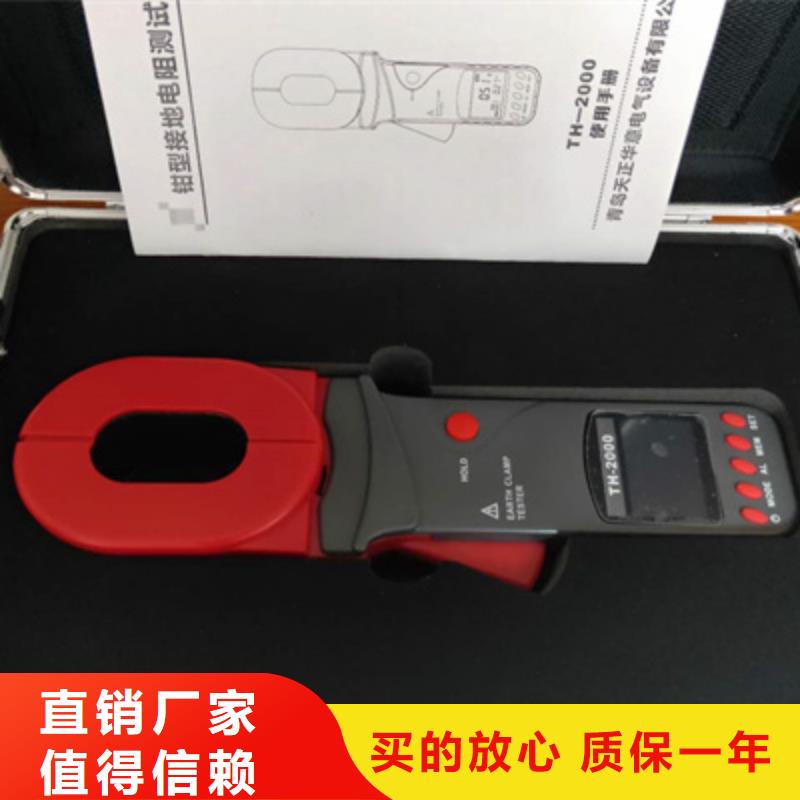

徐州接地电阻测试仪感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。——遵守本手册所列出的操作注意事项。?任何情况下，使用本钳表应特别注意。?注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。?注意本钳表面板及背板的标贴文字。?开机前，扣压扳机一两次，确保钳口闭合良好。?开机时，不要扣压扳机，不能钳任何导线。?正常开机，显示“OL Ω”符号后，才能钳测被测对象。?钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。?避免本钳表受冲击，尤其是钳口接合面。?危险场合，强烈选用本公司的防爆型钳形接地电阻仪。?防爆型产品，在危险场所内严禁拆卸和更换电池。?本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。?测量导线电流不要超过本钳表的上量限。?长时间不用本钳表，请取出电池。?拆卸、校准、维修本钳表，必须由有授权资格的人员操作。?由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?本用户手册中标有“＊”的内容仅限于C型。二．简介系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：具有RS232接口功能，实现测试数据上传电脑，软件监控（选配）。突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围增加到0.01Ω-1200Ω。存储数据99组，功耗更低，启动、工作电流小于50mA。系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为XRD系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

<徐州>天正华意电气设备有限公司

徐州接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

徐州钳形接地电阻测试仪供应商-长期合作 <徐州>天正华意电气设备有限公司

徐州接地电阻测试仪测试仪 操作说明5.1 测试前准备由于仪器在启动测试后输出交流电压会危及到人身，请务必遵守电器事项，在启动仪器之前做好检查：（1）测试工位应与其他工位分离且铺设绝缘地垫，非测试者严禁进入测试工位；（2）测试者应佩戴绝缘手套；（3）测试仪良好接地；（4）操作者应接受过相关的知识培训；（5）所有连接操作必须确保仪器无输出时进行，严禁测试中插拔测试线和被测电器；（6）测试线和测试使用的工装应经常检查，以确保正常测试。5.2 开机5.2.1 开机界面TH-305电压下限设置范围 0.0-8.00V， 补偿补偿电压设置范围 0.00-2.00V自动，手动开路开路电压设置范围3.0V-8.0V，当前测试步输出的电压时间测试时间在上图所示界面，按“上，下”键可以切换到下图所示界面，此时可以修改测试等待时间。01 项 目 循环测试02 时 间： 3 S03 →图5.9上图所示内容表示：循环测试项为前两项。当测试跑完第三步的等待时间后，从再次步开始进行循环测试，等待时间为3秒，即3秒后跳到步开始进行测试，即使第三步之后仍有测试项也不进行测试。在等待时间内，按“启动”键可以马上跳到步开始测试，而无需等3秒时间跑完；若按“停止”键，则停止测试。等待时间设置为“0”表示一直循环等待，只有按下“启动”键才能开始循环测试。注：项不可设为循环项，否则无法启动测试。

徐州接地电阻测试仪尊敬的顾客感谢您使用本公司TH-2571数字接地电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。一年（包括一年）内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

<徐州>天正华意电气设备有限公司
徐州钳形接地电阻测试仪供应商-长期合作 <徐州>天正华意电气设备有限公司

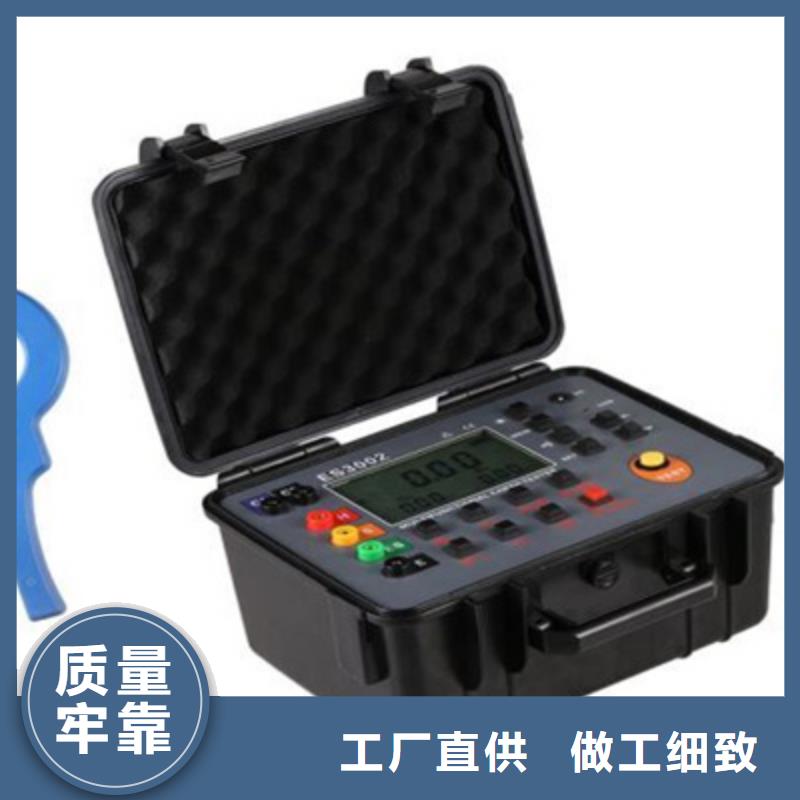

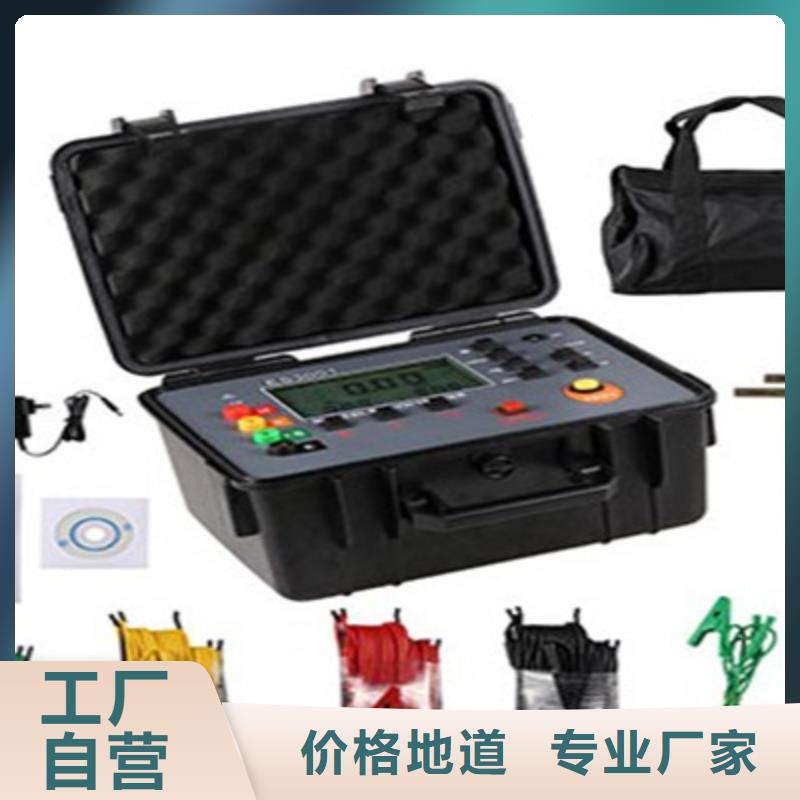

徐州接地电阻测试仪数字式接地电阻测试仪是按新的防雷接地电阻检测标准而设计制造的，短路测试电流达20mA，精密3线法或简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，具有独特的抗干扰能力和环境适应能力，重复测试一致性强。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、接地电压测量。仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一体化工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、重量轻、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光、棒图指示，一目了然，能存储100组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。二．技术规格功 能接地电阻、接地电压、低值电阻测量电 源DC 11.1V 大容量可充锂电池，充满电连续使用约20小时背 光可控白屏背光，适合昏暗场所使用测量方式精密三线法、简易二线法测量接地电阻测量方法接地电阻测量：额定电流变极法，测量电流20mA MAX对地电压：平均值整流(P-E接口间)量 程接地电阻： 0.00Ω～3000Ω接地电压： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地电阻：±2％rdg±5dgt注：1. 辅助接地电阻100Ω±5％，对地电压＜5V 2. 干扰电压5V时的附加误差≤±5％rdg±5dgt接地电压：±2％rdg±3dgt（50Hz/60Hz）测试电压波形正弦波测试频率820Hz测试电流0.00Ω~30.00Ω档： AC 20mA max30.0Ω~300.0Ω档： AC10mAmax300Ω~3000Ω档： AC 5mA max开路测试电压AC 40V max显示模式超大LCD显示测量指示测LE闪烁指示，LCD倒计数显示LCD尺寸128mm×75mmLCD显示域124mm×67mm产品尺寸主机尺寸：320mm×270mm×145mm外包装尺寸：400 mm×245mm×335mm测 试 线3条：红色15m，黄色10m，色5m各1条简易测试线2条：红色1.6m，黑色1.6m各1条辅助接地棒2根：φ10mm×150mm测量时间对地电压：约2次/秒；接地电阻：约3秒/次测量次数5000次以上(短路测试，测1次，停30秒再测)线路电压AC 600V以下测量通讯接口具有RS232接口，存储数据可以通过数据软件上传电脑，保存打印通 讯 线USB转RS232通讯线1条

<徐州>天正华意电气设备有限公司

徐州接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

徐州钳形接地电阻测试仪供应商-长期合作

徐州接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

<徐州>天正华意电气设备有限公司 徐州钳形接地电阻测试仪供应商-长期合作

徐州接地电阻测试仪但是根据定义，工频接地阻抗是指接地装置在工频电流下呈现出的阻抗，而异频法采用的测试电流频率不为工频因此测得的数值就会与工频电流下测得的值有偏差。理论和实践表明，产生偏差的原因是，接地装置的接地阻抗是复数阻抗，不仅包含电阻性分量，还含有与频率有关的电感性和电容性分量。采用的测试频率与工频相差愈远则等效性愈差，即测量误差越大。为了保证测试的准确性，测试频率与工频不能相差太远，且测试电流的波形应为正弦波（其他波形如方波含有丰富的谐波频率）。中国标准GB/T17949.1-2000要求测试电流频率应该尽量接近工频，行业标准DL/T475-2006规定了测试电流频率宜在40～60Hz之间。本仪器采用多种频率进行测量，再计算出50Hz下的等效阻抗，因此测量的准确性和等效性进一步得到提高。三、性能特点1、测量的工频等效性好。测试电流波形为正弦波，使用两种频率进行测量。2、抗地电压干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。15V工频（50Hz）干扰电压带来的误差仅为0.001Ω。3、精度高。可用来测量接地阻抗很小的大型地网。4、功能强大。可测量相关标准规定的接地装置的全部特性参数。不仅可测量接地阻抗，还可测量出电阻分量和电抗分量。5、具备断线报警功能，避免了错误测量。6、操作简单。全中文菜单式操作，直接显示出测量结果且自带微型打印机可现场打印测量结果。7、布线劳动量小，无需大电流线。8、本仪器体积小、重量轻，方便携带。

<徐州>天正华意电气设备有限公司

徐州接地电阻测试仪接地电阻·土壤电阻率测试仪是结合新的防雷接地电阻检测标准，专为现场测量接地电阻、土壤电阻率、接地电压、交流电压而精心设计制造的，测试电流达20mA，采用数字及微处理技术，精密4线法、3线法和简易2线法测量接地电阻，导入FFT(快速傅立叶变换)技术、AFC(自动频率控制)技术，自动识别干扰并选择测量频率，使干扰的影响小化，提供更加准确的接地电阻值。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于电力、电信、气象、油田、建筑、防雷及工业电气设备等的接地电阻、土壤电阻率、接地电压、交流电压测量。TH-480接地电阻·土壤电阻率测试仪又名精密接地电阻测试仪、四线接地电阻测试仪、二三四线接地电阻测试仪、土壤电阻率测试仪，由主机、数据软件、测试线、辅助接地棒、通讯线等组成。主机专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，确保各种环境测试的高精度、高稳定性和高可靠性。主机超大LCD显示，具有背光，棒图指示，一目了然。同时能存储2000组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

<徐州>天正华意电气设备有限公司 徐州钳形接地电阻测试仪供应商-长期合作
徐州钳形接地电阻测试仪供应商-长期合作 <徐州>天正华意电气设备有限公司

徐州接地电阻测试仪 操作人员规定1、人员资格：多功能安规测试仪在错误的操作时可能造成误触电，这足以造成人员的伤害，这种伤害甚至是有生命危险的，因此必须由训练合格的人员使用操作。2、守则：操作人员必须随时给予教育和培训，使其了解各种操作规则的重要性，并依规则操作多功能安规测试仪。3、衣着规定：操作人员不可穿佩有金属装饰的衣服及带金属的手饰和手表等，以免造成意外触电；在操作本仪器时必须佩带绝缘手套。4、医学规定：禁止有心脏病或配戴心率调整器、心脏起搏器的人员操作多功能安规测试仪。1.3.3 测试程序规定测试仪的电源接地线一定要按照规定接妥。拆接测试仪后面板上的接线时，请务必在切断电源、断开空气开关后，再行操作！操作人员必须确定能够完全自主掌握测试仪的控制开关和遥控开关。遥控开关不用时应定位放置。1.3.4 要点(1)、非合格的操作人员和不相关的人员应远离测试区。(2)、随时保持测试区的和有序。(3)、在测试进行中禁止碰触被测负载或任何与待测物有连接的物件，谨防触电！(4)、拆接测试仪前面板上的接线时，请务必在切断电源，再行操作！(5)、进行绝缘和耐压测试时，被测负载与大地以及周围物体应保持良好的电气隔离。尤其注意：被测负载与生产流水线体应保持良好的电气隔离。(6)、综合测试仪电源必须接地(7)、万一发生任何问题，请立即关闭电源。

<徐州>天正华意电气设备有限公司

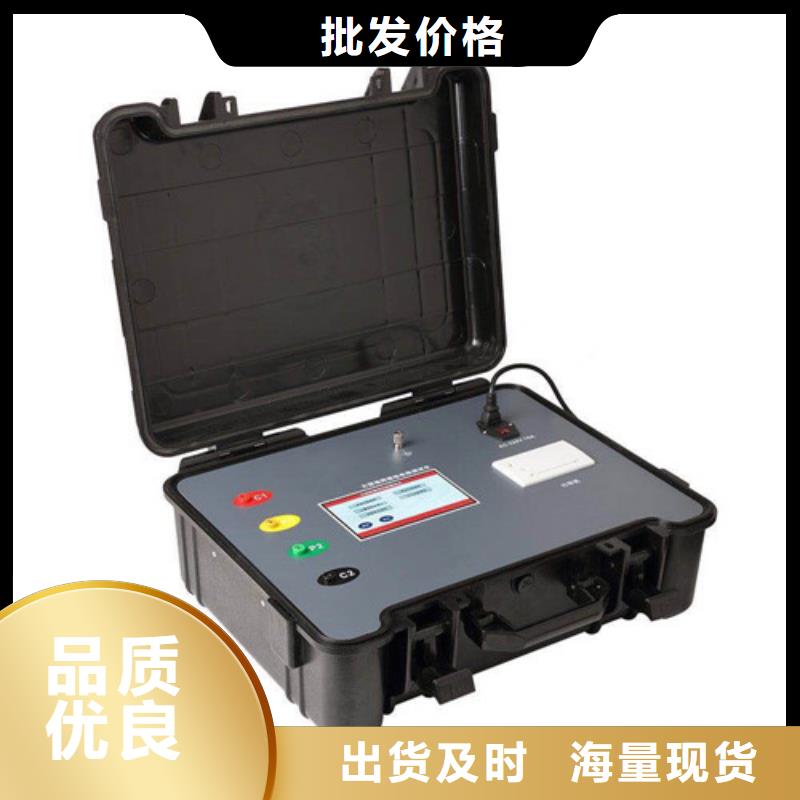

徐州接地电阻测试仪大型地网接地电阻测试仪一、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型地网接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、存储采用键盘汉字输入，方便查询四、 性能特点1、采用自动双变频先进变频技术，用45Hz 和55Hz 两种频率进行测量，同时还有多组变频供选择使用。2、抗干扰能力强。采用自动变频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠。3、精度高。基本误差仅0.005Ω，可用来测量接地阻抗很小的大型地网。五、技术指标1、阻抗测量范围：0Ω～200Ω2、分辨率：0.001Ω3、测量误差：±（读数×2％＋0.005Ω）4、抗工频50Hz 电压干扰能力：10V5、测试电流波形：正弦波6、测试电流频率：自动45Hz/55Hz 双频，多组变频供选择使用7、输出电流：5A8、输出电压：400V9、测量线要求： 电流线铜芯截面积≥2.0mm2电压线铜芯截面积≥1.5mm210、供电电源：AC220V±10％，50Hz11、外形尺寸：440×350×21012、仪器重量：10kg

<徐州>天正华意电气设备有限公司

徐州接地电阻测试仪接地电阻表是根据电位补偿原理生产的性仪表。它操作简单、携带方便，广泛用于测量单个接地体和集中接地体的接地电阻。接地电阻的测量是监测接地质量，保证用电的重要措施。接地电阻表的检定规程是JJG366-2004接地电阻表检定规程。TH-1D接地电阻表检定装置是检定接地电阻表的标准仪器，完全符合JJG366-2004对标准器的要求，可检定各种准确度等级的和各种型号的模拟式和数字式接地电阻表。不得用于接地导通电阻表（工作电流为AC25A）的检定。可以作电阻箱使用，起始电阻10mΩ，分辨力达1mΩ。接地电阻测试仪是用来测量电气设备内部的接地电阻，它所反映的是电气设备的各外露可导电部分与电气设备的总接地端子之间的(接触)电阻。为接触电阻对测试的影响，仪器采用四端测量法，即在被测电器的外露可导部分和总接地端子之间加上电流，然后再测量这两端的电压，算出其电阻值。

徐州接地电阻测试仪土壤电阻率的测试5.3.1 一般要求a) 土壤电阻率测试应避免在雨后或雪后立即进行，一般宜在连续天晴3天后或在干燥季节进行。在冻土区，测试电极须打入冰冻线以下。b) 尽量减小地下金属管道的影响。在靠近居民区或工矿区，地下可能有水管等具有一定金属部件的管道，应把电极布置在与管道垂直的方向上，并且要求近的测试电极与地下管道之间的距离不小于极间距离。c) 为尽量减小土壤结构不均匀性的影响，测试电极不应在有明显的岩石、裂缝和边坡等不均匀土壤上布置；为了得到较可信的结果，可以把被测场地分片，进行多处测试。d) 采用四极法测试（四极等距法或称温纳（Wenner）法）。图10 四极法测量土壤电阻率接线四根测试电极排列于一条直线上，a为电流极与电位极的间距（米），b为两电位极的间距（米），h为电极埋设深度（米）。当a＝b时即为四极等距法（或称温纳法）。为了计算方便，请让电极间距a、b远大于埋设深度h一般应满足a、b＞10h。测试电极宜采用直径不小于1.5cm的圆钢或25mm×25mm×4mm的角钢，其长度均不小于50cm。埋设好电极并接好线后即可开始测量，仪器根据测试出的电阻值计算出土壤电阻率ρ为 ρ＝πa(a＋b)Z/b 在a＞＞h，b＞＞h时成立。当a＝b时，简化为：ρ＝2πaZ
