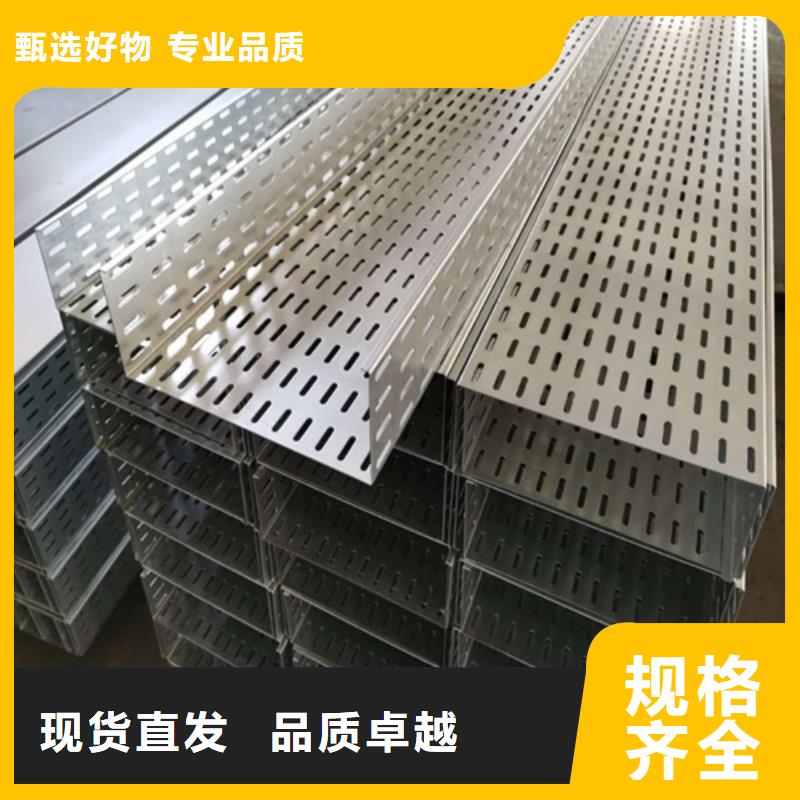

电缆桥架的选型设计 1、 确定环境条件环境条件一般有三种：腐蚀环境、正常环境、特殊环境。 2、 根据多数电缆走向，在室内可沿着、柱、梁、楼板走，在室外尽可能沿工艺管道走。 3、 计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G G总＝n1q1＋n2q2……nnqn　式中：q1·q2·q3……qn为每根电缆单位重量(kg/m) n1·n2·n3……nn为相同电缆根数 G总＜G允（电缆侨架的允许荷载参照荷载曲线图表） 4、 选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。 5、 根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。 6、 各种电缆在电缆桥架上的层次安排与层间距离。 电缆桥架层次的排列是：弱电控制电缆在上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。

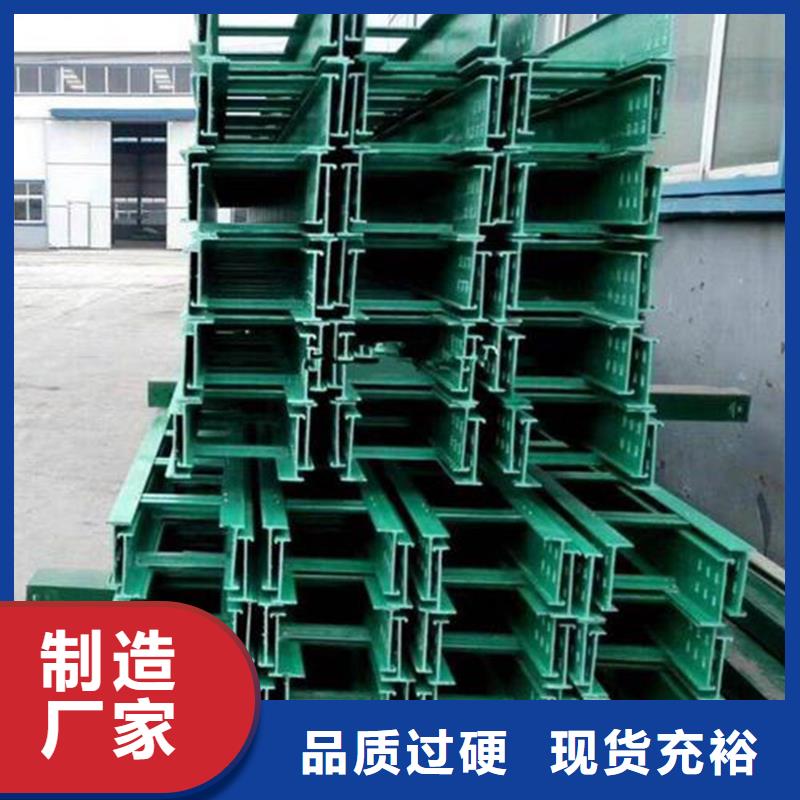

防火电缆桥架标准有很多内容，其中包括桥架的材质、型号、品种、表面防护、耐火等级等。防火桥架常见规格有100＊50mm、200＊100mm、300＊100mm、400＊100mm等。防火桥架的宽度要考虑桥架的载荷要求。更多详细内容可以参考下面： 1、防火标准 防火电缆桥架 标准包括《GA479-2004 耐火电缆槽盒》（简称2004防火电缆桥架 标准）和《GB29415-2013_耐火电缆槽盒》（简称2013防火电缆桥架 标准）。2004防火电缆桥架 标准执行日期为2004年10月1日，发布单位为中华人民共和国公安部，适用于工业或民用建筑物中的1KV以下的低压防火桥架。2004防火电缆桥架 标准中规定了桥架的规格、分类、型号、要求和试验方法。 防火标准 2、电缆桥架 水平电缆桥架敷设的端部、进出接线箱的转角处、转弯处、穿越变形缝的两端、水平三通的三个端点、水平四通的四个端点，都应该增设支吊架。H-107槽钢立柱底座可与H103槽钢立柱、H105异型立柱配套，可作吊装电缆桥架或垂直引上、引下使用。 电缆桥架 3、防火桥架 在腐蚀环境下进行防火电缆桥架敷设时，应采取相关措施防止桥架表面涂层被破环，导致起斑生锈。防火电缆桥架敷设现场进行切割、钻孔操作后，对裸露的钢材基板表面要用相应的防腐涂料或油漆修补。防火电缆桥架支架的配套连接螺栓要根据具体要求型号来订货，防火电缆桥架支架的表面处理主要有喷漆、镀锌两种工艺，在重腐蚀环境下可以采用镀锌工艺。 防火桥架 4、桥架规格 同一规格不同材质的电缆桥架，镀锌电缆桥架比铝合金电缆桥架的价格要高，玻璃钢电缆桥架比镀锌电缆桥架的价格要便宜。为了方便现场技术人员的准确选型，电缆桥架厂家一般都提供常用的电缆桥架弯通配件图，技术人员根据需要在提料清单中填写：名称＋产品编码＋规格型号（宽mm＊高mm）。 5、桥架宽度 电缆桥架宽度和高度的尺寸偏差应该在GB/T 1804-2000中V级的规定范围内，其中要注意的是，电缆桥架盖板的宽度要取正偏差，槽体或梯架的宽度要去负偏差。电缆桥架的常用宽度有50mm、100mm、150mm、200mm、300mm、400mm、500mm、600mm、800mm、1000mm等。其中200mm、300mm、400mm宽度为常见。

本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 电缆桥架组装图 1.4　金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: 1．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； 2．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2； 3．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1　技术准备: 1．按照已批准的施工组织设计（施工方案）进行技术、交底。 2．施工执行工艺标准、图集、规范齐全。 3．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 4．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40％；控制电缆不应大于50％。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1
