产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 15 |
工作温度 | 45 |
黑龙江雷电冲击发生器 连接方法(1)单独使用I号升压器(试验电压≤30KV)连接方法图3 (连线图)连线说明:用本产品随机配备的一根专用线和接地线按图3的方法连接。电源插座用电源线连至50Hz/220V的交流电上。(2)I号升压器和II号升压器串联使用(试验电压≤80KV)连线方法图4 (连线图)连线说明:用本产品随机配备的两根专用线和接地线按图4的方法连接。电源插座用电源线连至50Hz/220V的交流电上。2、操作程序(1) 开机。(注意:每次开机前都要对试品充分放电,升压过程中需要停机时请先按停机键,再用电源开关)开机前请将升压器上的排气孔旋松,升压过程可能会有少量油溢出,是正常现象。按上述方法连好所有线路之后,就可以将电源开关打开。仪器在微机上电复位下,自动进入如图5所示的设限界面。在进行连线、拆线、或暂不使用仪器时,应将电源关掉。电源插座上装有保险管。若开机屏幕无显示,应先检查保险管是否熔断。大小应按表1提供的数据更换。(2) 设置限定参数 图5(设定界面)在图5所示的设限界面上,可根据试验的需要设定好试验频率、试验电压、高压侧的过压保护值、过流保护值、试验时间。将光标移到相应的设定,按确定键选择。
黑龙江雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制,完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件,前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件,因而控制器的体积非常小巧,自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作,具备以下控制功能:设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制(选项)5.4 控制系统可根据设定的充电电压和充电时间自动进行充电,充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态,因而避免了电磁干扰,提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式,充电电压的稳定度可达到0.5%。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。
<黑龙江>天正华意电气设备有限公司 冲击电压电流发生器黑龙江出厂价格黑龙江雷电冲击发生器自动测控系统本套设备采用具有世界先进水平的计算机测控一体化系统将控制和测量功能组合在一起。控制系统采用了日本三菱公司的PLC可编程控制器,使控制系统实现了小型化、智能化及高可靠性。屏幕采用10”触摸屏。控制部分和本体的信号传输采用光纤传输,具有双向信号处理功能,从而提高了控制系统的可靠性。控制系统中关键的元器件及部件全部选用进口件,如:PLC可编程控制器采用日本三菱公司、示波器采用美国泰克公司等。测量系统具有波形显示、分析、成图和打印等功能。可以按照高压试验的习惯设定测量参数从而自动整定好数字示波器。可自动计算各个波形参数,所采用的计算方法按照GB/T16896.1-1997及IEC1083标准的规定。控制测量系统采用了先进的抗干扰技术,在高电压、强电场的环境下运行,系统测量准确、控制、可靠。控制系统技术说明如下:控制系统的主要目的是控制冲击电压发生器操作,完成正常的充放电过程,所有运行参数均可通过触摸屏的操作来完成,并对设备运行参数进行实时监控。系统控制方式为手动或自动自动控制方式能按规定的程序进行冲击电压试验,在界面显示发生器状态(接地/不接地充电速度充电电压球距等)。

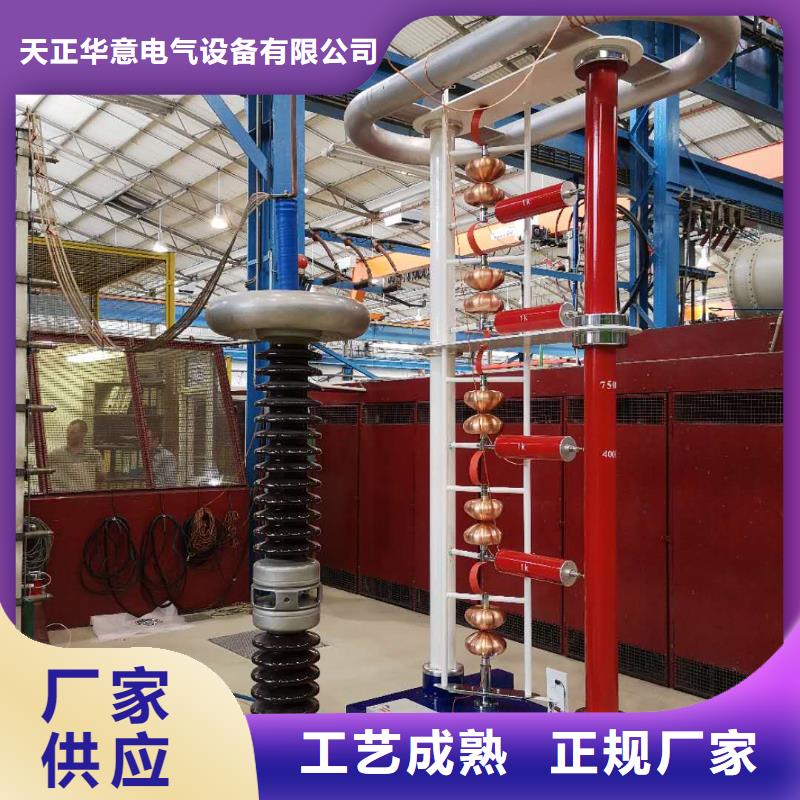

<黑龙江>天正华意电气设备有限公司 冲击电压电流发生器黑龙江出厂价格黑龙江雷电冲击发生器TH-3600kV/360kJ冲击电压发生器成套试验设备组成冲击电压发生器成套试验设备由TH-3600kV360kJ冲击电压发生器本体、TH-100kV直流充电装置、TH-3600kV弱阻尼电容分压器、自动测控系统组成。六、TH—3600kV/360kJ冲击电压发生器本体(Haefely结构)1、结构特点(含直流充电装置) 1.1 TH--3600kV/360kJ冲击电压发生器本体结构采用E型单柱仿瑞士Haefely结构形式,由单只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成一级。本体设备为18级,组成组合塔式结构,各级逐级叠接,拆装检修方便,整体结构稳定。1.2所有同步放电球均装在封闭的绝缘筒内,每级球隙处均装有放电观察窗,设备运行过程中不断供给过滤的干净空气,球隙不易受环境变化的影响,放电稳定可靠,构成封闭的点火放电系统;同时每级回路内装有并联放电间隙,所有这些措施大大提高了同步放电的范围。 1.3 主电容采用金属外壳套管脉冲电容器,复合膜油浸绝缘, 体积小,重量轻,电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。1.4 调波电阻为板形结构,环氧浇铸,无感绕法,接头均为弹簧压接式,换接方便,允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 1.5 自动接地系统:电容器的高压端各有一套自动接地装置(德国Highvolt公司技术),当停止充电或按下紧急按钮时自动接地系启动,发生器主电容通过放电电阻自动接地。1.6 采用双边不对称式充电方式,充电电压为100kV。手动、自动控制调压,从零至150KV连续可调,点火放电瞬间充电电源自动关断,保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上,构成充电、整流、本体一体化装置,外形简洁、美观。1.7 发生器本体平面结构见图 。 1.8TH-3600kV系列冲击电压发生器本体结构如图所示。
黑龙江雷电冲击发生器 ?急停状态:当按下急停按钮时显示为红色,松开后为绿色。急停按下后不能进行测试。极性状态:显示当前极性的状态,“正”为正极性状态,“负”为负极性状态。?运行状态:上面一行为现实系统运行流程状态,显示当前系统运行的步骤。有故障时,显示故障信息。3.2.3【控制区】主界面总共有4个按钮,分别为“开始试验”、“停止试验”“参数设置”、 “故障复位”,其功能分别为:?开始试验:系统处于停止状态时,显示“开始试验”,当状态栏中状态全部为绿色时,按下“开始试验”设备开始工作。?停止试验:按下可以停止正在进行的试验。?参数设置:设置试验常用参数,包括实验流程,测试位置,系统设置等。?故障复位:状态栏中出现故障时,用于系统的复位。 3.2.4试验参数设置:在测试主页面点击【试验参数】按钮,进入实验参数设置界面(图7-3),可根据试验要求设置测试流程,由系统自动进行测试。参数设置页面总共包括2大块:冲击试验设置、角度控制。3.2.4.1冲击试验设置:?设定充电电压:设置电容器的预期充电电压,单位为V(伏)。可设置的充电电压为100V,额定充电电压为10000V,不得超过12000V。?设定时间间隔:设置每次冲击的间隔时间,单位秒(S)。?设定冲击次数:在当前的极性下,总共自动冲击的次数。?正/负极性:单击负极性按钮,系统会切换到负极性,负极性是一样操作方式。?充电速度选择:系统自动默认为中速档位,点击右侧绿色按钮进行选择,无论选择那个档位,系统断电后自动默认为中速档位。?确认/返回:点击触摸按钮【确认】,系统自动设置相关动作,并进入预备测试模式,保存设置参数,下次启动页面显示为本次设置的参数。?手动触发:点击一次后,触发球动作一次。系统参数设置:设置控制系统的组成,个功能模块的动作方式,以及系统硬件参数设置,一旦设备调试好,严禁随意改动系统参数。进入方式:在参数设置页面点击【系统参数】切换到密码输入界面。由于系统调试涉及重要的参数调整,必须输入正确的授权密码才可进入高级调试界面。
<黑龙江>天正华意电气设备有限公司黑龙江雷电冲击发生器冲击测量分析系统雷电冲击测量分析软件适用于对冲击电压试验和冲击电流试验的雷击波、操作波、方波等波形的波形时间、能量峰值等测量和分析。雷电 冲击测量分析软件为冲击波形的测量提供了一个操作快捷,功能强大,科学严谨的数据分析环境。雷电冲击测量分析软件主要具有以下三大块的功能:在线测量:与示波器相连接,分析冲击电压设备输出到示波器的波形,并将分析结果和波形显示在PC界面,同时分析数据和图片可以保存在您的PC机上。生成试验报告并打印;辅助功能:包括参数和注册信息的备份,示波器的读写操作,数据文件的保存等。1.冲击测量分析软件操作方法1.1.打开计算机程序,如下图所示,进入测量界面(如图4-1),图4-1 测量分析主界面在主页面上包括4个部分,下拉菜单,操作快捷工具按钮,波形显示和信息状态,下面分别进行介绍1.1.1.下拉菜单包括“参数设置”,“示波器”,“工具”和“退出”按钮?参数设置:包括3个子菜单,用来设置系统参数,和实验相关参数,使系统按照设定运行。?示波器:有“快速设置示波器”、“完全设置示波器”和“读示波器”。主要用来对示波器的手动操作。?工具菜单(右图):主要是一些附加的处理波形和处理数据的功能,包括“数据库处理”,保存波形,读取示波器地址,读入其他格式的数据文件,保存数据到Excel。?退出系统:点击后系统退出。?右键菜单:在波形区域点击鼠标右键,弹出右键菜单,主要可以对波形进行快速处理。1.1.2.工具栏:快速操作对波形的处理,及开始测试的控制(下图)。1.1.3.波形显示:占据整个屏幕90%以上的区域。可以显示波形参数,可以进行类似于示波器的测量分析操作。1.1.4.状态栏:显示系统运行的状态,以及保存数据的路径。1.2.参数设置: 1.2.1.试验参数:快捷键F1,设置与试验相关的参数,图4-2所示,包括“基本信息”吗、和“试验参数设置”两部分。
黑龙江雷电冲击发生器发生器主要技术参数标称电压 ±300 kV额定能 15kJ额定冲击电容量 0.33μF额定充电电压 100 kV级数 3级电容量 1μF级能 5kJ3.5冲击电压波形试验。1.230%s /5020%s,幅值3%;冲击电压波形参数及其偏差均符合有关GB311及GB13.2 和 GB16927.2冲击电压参数;3.6 输出电压: >20%Un3.7 同步范围:级电压在20%~额定电压范围内,正负极性同步范围不小于20%、(脉冲放大器点火脉冲>±10 kV)3.8 同步放电失控率: <2%3.9 冲击试验次数设定范围 0~99 次 调节精度 1 次3.10 点火范围: 20%-Un3.11 充电电压不稳定度 <±1.0%3.12 基准电压调节范围 0.0~100.0 kV 调节精度 0.1 kV3.13 充电电压与基准电压的偏差 <±1.0%3.14 持续时间:在80%额定电压以上间断工作在80%额定电压以下,可连续运行。300kV/15kJ冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点(含直流充电装置) THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式,由单只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成一级。本体设备为2级,组成组合塔式结构,各级逐级叠接,拆装检修方便,整体结构稳定。
黑龙江雷电冲击发生器 故障信息:1. 当前充电电压大于设定电压的10%:1.1检查直流分压器的高压端与低压端的连接是否可靠连接;1.2检查直流分压器的BNC插头是否可靠连接,重新插拔一次;2. 急停按下,请旋开按钮:2.1该信息表示急停按钮按下,设备处于待机状态,若要重新启动设备,请先旋开急停按钮;3. 实验过程中,接地闭合:3.1检查接地打开到位的传感器在接地打开的时候是否能够可靠地检测到信号。若接地打开到位时,传感器没有亮或者介于亮和不亮之间,请调整该传感器与铁块之间的距离,使之可靠感应到信号;4. 合闸命令发出3s后,接地没有打开到位:4.1 检查对应的接地电磁铁有没有打开这个动作,若没有,则检查控制信号有没有输出;若有,则按照第3条方法检查。5. 门联锁接地棒未到位:5.1 检查门是否关好,接地棒是否放置在指定的位置。5.2 检查行程开关的信号是否有效,按下开关,人机界面上对应的指示灯会亮。6. 原边过流:6.1 检查过流继电器与电流互感器的整定值是否正确(不同的设备对应的值不一样,请在专业人员指示下进行检查)6.2 按下“故障复位”按钮,恢复初始状态。7. 原边过压:7.1 检查过压继电器与电压互感器的整定值是否正确(不同的设备对应的值不一样,请在专业人员指示下进行检查)7.2 按下“故障复位”按钮,恢复初始状态。8. 若以上处理方案没有解决问题,请联系相关客服。
黑龙江雷电冲击发生器触摸屏控制系统操作方法5.1.在测控系统机柜上有1个旋转按钮 和1个急停按钮,其功能分别如下:1)【控制电源】:顺时针旋转开关,控制回路接通电源;逆时针旋转,则关断控制电源。2)【紧急停止】:在任何紧急情况下,按下紧急按钮,系统停止切断电源,主回路接地系统处于状态。5.2.系统启动后自动进入触摸屏主控界面,在主控页面内可以通过简单的触摸操作完成对系统的所有控制,并且将系统的运行状态直观的以图形动画显示出来。主控界面主要包括三部分,图形显示区(1),状态信息显示区(2)和控制区(3)图7-2 主控界面5.2.1.【图形显示区】包括控制系统主要部件的动作,可以直观的以动画的方式检测到控制系统各个部件当前的状态。?极性状态:显示会根据当前的极性自动显示文字“正极性”或者“负极性”。无极性则显示“无”,并闪烁,提醒您需要先进行极性切换。?电容器:充电时指针会从左往右移动,说明正在充电,电容器根据充电电压与设置电压以百分比填入,可以直观看到充电情况,并以文字形式显示当前电压。接地状态:当接地电磁铁打开时,图形化接地打开指示灯由绿色变为红色,表示危险。?触发球:可以直观的显示出当前触发球的距离并根据触发球的距离自动调整显示球的位置,并伴以数字显示当前球隙距离。5.2.2.【状态信息显示区】显示当前系统的设置参数,故障信息,以及各部分的运行状态。?启动条件:备妥、急停按钮及试品门以界面指示灯的方式显示,当系统启动的条件未达到时,该部分会显示为红色。?主回路状态:主电源与接地打开指示灯的红灯分别表示主接触器合闸到位与接地打开到位。?故障状态:当异常指示灯闪烁时说明有故障发生。?设置参数显示:当前电压与充电次数前面的数字为当前的实际测试数据,斜杠后面为设置参数;充电时间前面的数字为当前的充电时间,斜杠后面为设置的充电间隔时间;?运行状态:上面一行为现实系统运行流程状态,显示当前系统运行的步骤。右侧一行显示PLC运行状态,有故障时,显示故障信息。
<黑龙江>天正华意电气设备有限公司黑龙江雷电冲击发生器 控制区主界面总共有5个按钮,分别为“准备 “试验开始”、“手动触发”、“故障复位” 试验参数”,其功能分别为:?准备: 开始试验前,先设置试验参数,检查硬件回路,确定无误后,按下备妥按钮,表示准备完成。?试验开始:系统处于停止状态时,显示“开始试验”,当试验开始后,显示为“停止试验”,按下可以停止正在进行的试验。?手动触发:手动触发点火脉冲。?试验参数:设置试验常用参数,包括实验流程,测试位置,系统设置等。?故障复位:当系统出现故障时,点击后可以复位系统故障。5.3.试验参数设置:在测试主页面点击【试验参数】按钮,进入实验参数设置界面(图7-3),可根据试验要求设置测试流程,由系统自动进行测试。图7-3 试验参数设置5.3.1.冲击试验设置:?设定充电电压:设置电容器的预期充电电压,单位为kV(千伏)。可设置的充电电压为0.5kV,额定充电电压为100kV,不得超过100kV,设置精度为一位小数点(即100V)。不同波形电压不同。?设定放电间隔:设置每次冲击的间隔时间,单位秒(S)。?设定冲击次数:在当前的极性下,总共自动冲击的次数。?极性切换:单击正极性按钮,系统会切换到正极性,负极性是一样操作方式。?完成设置:点击触摸按钮【确认】,系统自动设置相关动作,并进入预备测试模式,保存设置参数,下次启动页面显示为本次设置的参数。
黑龙江雷电冲击发生器 设备技术参数及附件功能,布置系统图、设备设计图 总则本参数适用于本次询价的设备,它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641-1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分:高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分:冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度:-15~+50℃3.3 空气相对湿度:≤90%3.4 安装使用地点:户内使用,可移动23.5 必须设有一个可靠接地点
冲击电压电流发生器黑龙江出厂价格黑龙江雷电冲击发生器冲击发生器本体尺寸:高1826.5*宽1680*长2860(单位:mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式,电容器为无感结构,低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上,底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置,以防止操作冲击试验时的异常闪络放电。高压臂电容器由一节组成,每节额定参数400kV/400 Pf额定电压标准雷电波00kV高压臂标称电容量: 400pF部分响应时间 Tα≤100nS过冲β≤20%刻度因数不确定度 Kε≤1%弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器,分压比为、1000:1,分压比精度小于±1%;分压器为可移动式,顶部装有均压装置,高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮,方便分压器整体移动。
<黑龙江>天正华意电气设备有限公司 冲击电压电流发生器黑龙江出厂价格黑龙江雷电冲击发生器 设备操作须知本设备为特殊的高电压设备,为确保人身和设备正常运行,操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术,且懂得高电压试验的知识,在阅读本说明书,熟悉该高压电试验设备后,看懂有关电路,根据要求准确调整好回路元件,方可进行试验。?试验进行前,将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时,如启动后主电源无电,则检查急停开关和连锁开关;?按“开始试验”按钮打开接地装置,有充电电流而没有电压,检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开,防止试品的暴裂,伤害人员。若要换调元件,需要用接地棒短接电容器,确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域,必须用接地杆将充电电容上的剩余电荷释放,电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是,检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端,确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行,禁止单人进行操作实验。?在整个实验过程中,严谨操作人员远离设备,时刻注意设备运行状况。?有任何故障或异常现象,立即停止试验,并做好异常现象记录,联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象,各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时,应注意绝缘、防潮、防锈等;长期停放后重新使用,应对电气性能进行检测,尤其是绝缘和接地,合格后方可使用。

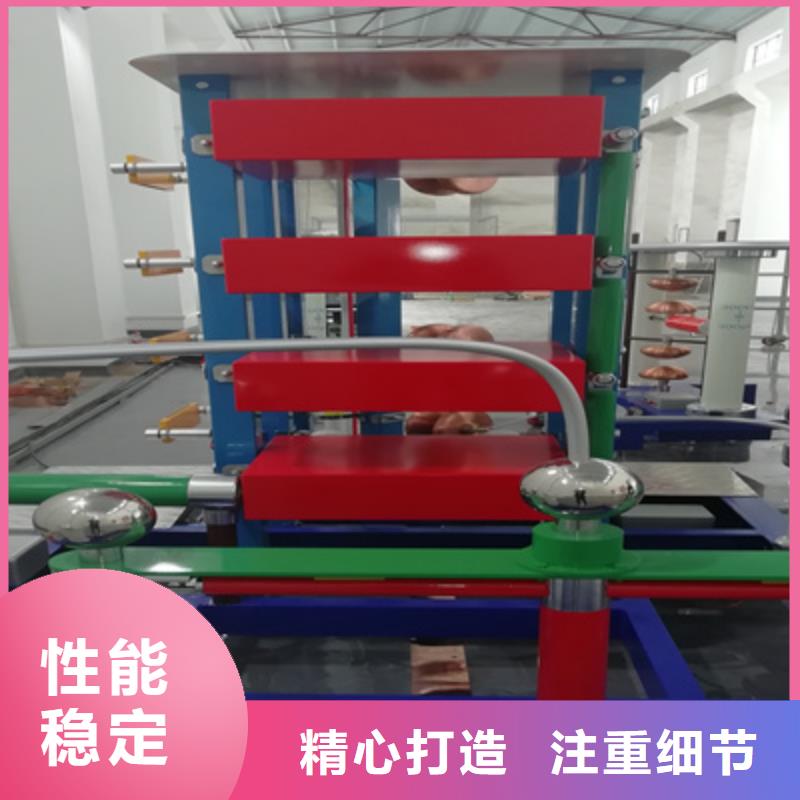

<黑龙江>天正华意电气设备有限公司黑龙江雷电冲击发生器冲击电压发生器试验设备组成本技术资料是为变压器 电抗器 开关柜 套管等等绝缘设备做雷电冲击试验需要而编制的技术文件。冲击电压发生器成套试验设备由THDY-300kV/15kJ冲击电压发生器本体、ZD-100kV直流充电装置、DF-300kV400PF弱阻尼电容分压器、ICM -3000计算机测量、触摸屏控制系统等组成。4.1、结构特点(含直流充电装置) THDY--300kV/15kJ冲击电压发生器本体结构采用四柱H结构形式,由单只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成一级。本体设备为2级,组成组合塔式结构,各级逐级叠接,拆装检修方便,整体结构稳定。4.2所有同步放电球均装在封闭的绝缘筒内,每级球隙处均装有放电观察窗,设备运行过程中不断供给过滤的干净空气,球隙不易受环境变化的影响,放电稳定可靠,构成封闭的点火放电系统;同时每级回路内装有并联放电间隙,所有这些措施大大提高了同步放电的范围。 4.3 主电容采用金属外壳套管脉冲电容器,复合膜油浸绝缘, 体积小,重量轻,电容器固有电感小于0.2μH。电容器出线套管承受垂直拉力10Kg。 4.4 调波电阻为板形结构,环氧浇铸,无感绕法,接头均为弹簧压接式,换接方便,允许多支电阻同时并联使用。用短路杆插接可以方便迅速地使发生器串并联运行。 4.5 自动接地系统:电容器的高压端各有一套自动接地装置,当停止充电或按下紧急停止按钮时自动接地系统启动,发生器主电容通过放电电阻自动接地。4.6 采用单边半波整流充电方式,充电电压为100kV。手动、自动控制调压,从零至100KV连续可调,点火放电瞬间充电电源自动关断,保护了充电变压器和调压系统的。整流硅堆、充电变压器、保护电阻和直流电阻分压器等均安装在本体上,构成充电、整流、本体一体化充电装置,外形简洁、美观。4.7 冲击发生器本体尺寸:高1826.5*宽1680*长2860(单位:mm)4.8 300KV弱阻尼电容分压器弱阻尼电容分压器由四节脉冲电容器串接组成。阻尼电阻采用多段分布式,电容器为无感结构,低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上,底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置,以防止操作冲击试验时的异常闪络放电。
<黑龙江>天正华意电气设备有限公司 冲击电压电流发生器黑龙江出厂价格黑龙江雷电冲击发生器 测量系统结构说明如下:测控一体化工作台为两联柜形式,显示器、键盘鼠标放置在桌面上,计算机主机、示波器、隔离滤波电源、UPS放在办公桌内,继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台工作方式的设置由测控软件(具有软件著作权)自动完成。其带宽100MHz,标称分辩率达9bit,采样速度达2.5GS/s,记录长度10M,通道2个;可记录雷电全波、操作波和雷电截波。用户只需根据界面提示,输入各项试验条件即可(用户也可选择其它示波器)。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪(仪器具有PTB校准)校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K %标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(*.DAT)的格式存盘,从硬盘中读出并显示在屏幕上,帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ,在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能 输入文字,绘制和插入电路接线图,插入试验波形图,存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能,方便用户分析波形。
<黑龙江>天正华意电气设备有限公司黑龙江雷电冲击发生器 触发球间隙调试在【参数设置】页面中,点击【球隙调试】进入触发球间隙调试,该页面总共包括3部分,触发球状态显示、触发球参数设置和触发球控制设置。5.3.7.触发球状态显示:右图,以动画的方式显示当前触发球检测信号的位置、距离差和控制方式。?图中“上下箭头”为手动控制触发球距离增大、减小。?“31.3mm”显示的是当前参数下触发球的距离。?“0 量值”该值显示的是实际信号检测到的数值,也就是我们所需要调试的值?“小值”“值”按钮是用来将当前量程值写入小位置,和位置。5.3.8.触发球距离设置:右图,将调试结果输入在这里。?触发球小位置:将触发球运行至小距离处,记录当前触发球位置的量值,写入【触发球小距离位置】,或者将触发球运行至小距离处后,点击【写入小位置】按钮,数值自动记录。?触发球位置:将触发球运行至距离处,记录当前触发球位置的量值,写入【触发球距离位置】,或者将触发球运行至距离处后,点击【写入位置】按钮,数值自动记录。保存参数:调试结束后,点击【保存】按钮,保存调试结果。
黑龙江雷电冲击发生器主要部件充电部分(1)采用恒流充电装置;(2)采用油浸式充电变压器,次级电压85kV,额定容量5千伏安;(3)采用2DL-200kV/500mA的高压整流硅堆反向耐压200kV,平均电流0.5A,高压整流硅堆安装在充电变压器旁:(4)高压整流硅堆保护电阻采用漆包电阻丝有感密绕在绝缘管上;(5)采用双边恒流充电方式;(6)恒流充电装置在10%~额定充电电压范围内,实际充电电压与整定电压偏差不大于±1%,充电电压的不稳定性不大于±1%,充电电压的可调精度为1%;(7)直流电阻分压器,用100kV,400M,油浸式金属膜电阻.低压臂电阻装在分压器底法兰内,低压臂上的电压信号用屏蔽电缆引入控制台内;(8)自动接地开关采用电磁铁分合接地机构,试验停止时可自动将主电容器短路并经保护电阻接地;(9) 恒流充电的电感、电容、充电变压器(包括高压整流硅堆及极性转换装置)及其保护电阻,自动接地开关和绝缘支柱等安装在一个底盘上;2.本体部分(1)主体结构形式采用四柱结构,由4只法兰构成的钢体支架平行外挂两只电容器,构成一个稳定的结构组成1级,主体设备为4级,组成组合塔式结构,各级逐级叠装,拆装检测方便,整体结构稳定;(2) 本体采用不对称恒流充电方式,恒流调压,从零至整定电压连续可调,点火放电瞬间充电电源自动关断,每级额定电压100kV;(3)本体绝缘支柱4级塔式结构.每级包括2台MWF75-2.0铁外壳油浸式脉冲电容器、充电电阻、波头电阻、波尾电阻和点火球隙等,所有同步放电球均装在封闭的绝缘内,通过控制台可手动调节球隙 (4)单台脉冲电容为20.05F,直流工作电压75kV,电容器电感0.2H,复合膜油浸绝缘,电容器在正常的工作状态和工作环境下,电容器出线套管能够承受垂直拉力15kg,同时保证不损坏和渗漏油;(5)波头(前)电阻、波尾电阻均采用板形结构,无感绕制,其自感2.5H(减小电感的目的是为了增大负载容量,对于特大容量的负载(如大于5000PF)此项可采用外加调波电容和调波电阻的合适的组合来达到增大负载的目的。),接头均为弹簧压接力式;(6)波头(前)、波尾电阻支架可以由四支电阻同时并联,波头(前)、波尾电阻长度相等,可通用,且每一级都设有存放多余的调波电阻及短路杆的位置;用短路杆插接可方便使发生器串联运行;
黑龙江雷电冲击发生器 技术参数1、输出额定电压:参见表12、输出频率:0.1Hz、0.05Hz、0.02Hz、0.01Hz。3、带载能力:参见表1 0.1 Hz 0.5μF0.05 Hz 1.0μF0.02 Hz 2.5μF0.01 Hz 5.0μF4、测量精度:±(3%满量程+0.5KV)5、电压波形失真度:≤5%6、使用条件:户内、户外;温度:-10℃∽+40℃;湿度:≤85%RH7、电源:交流50 Hz,220V ±5%,配20KVA变频电源(输入电压127V,输出电压220V)8、电源保险管:参见表1五、仪器结构说明1、控制器面板示意图 图1图1中各部件示意以及功能说明:(1)“地”:接地端子,使用时与大地相连。(2)“控制输出”:输出多芯插座,使用时与升压体的输入多芯插座相连。(3)“对比度”:对比度调节旋扭,用于调节液晶显示器的对比度。(4)“功能键”:其功能由显示器提示栏对应位置提示。(5)“AC220V”:电源输入插座,内藏保险管。(6)“开关”:电源开关。内藏指示灯,开时亮,关时熄。(7)“打印机”:打印测试报告。(8)“液晶显示器”:显示测试数据。
