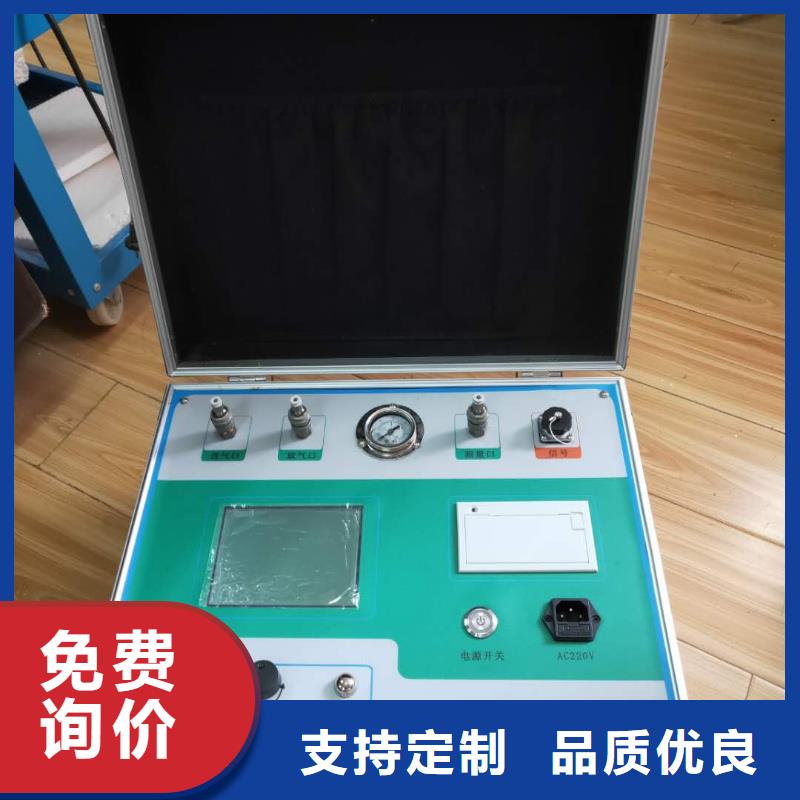

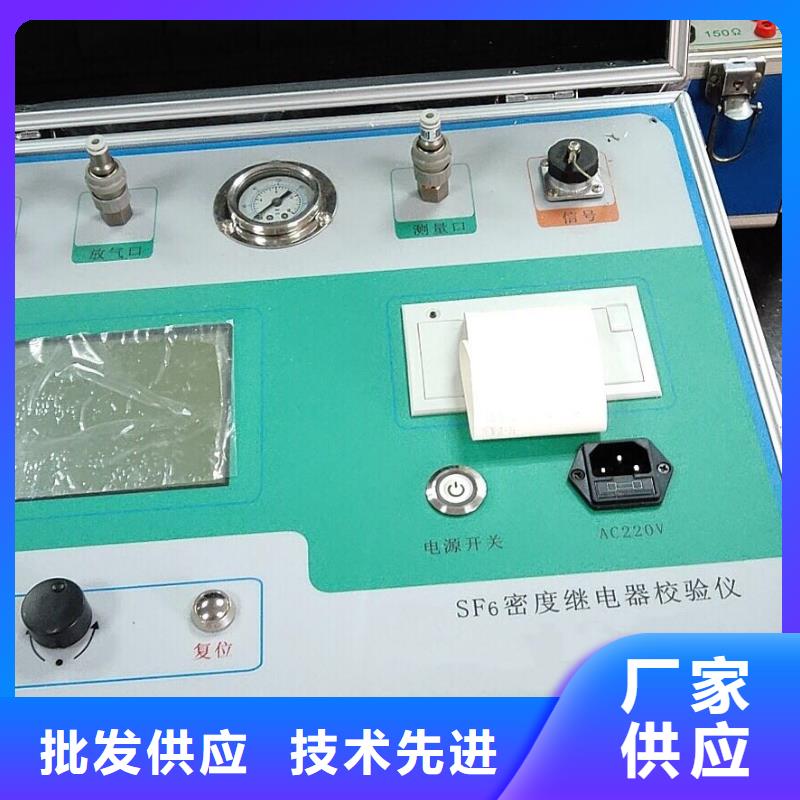

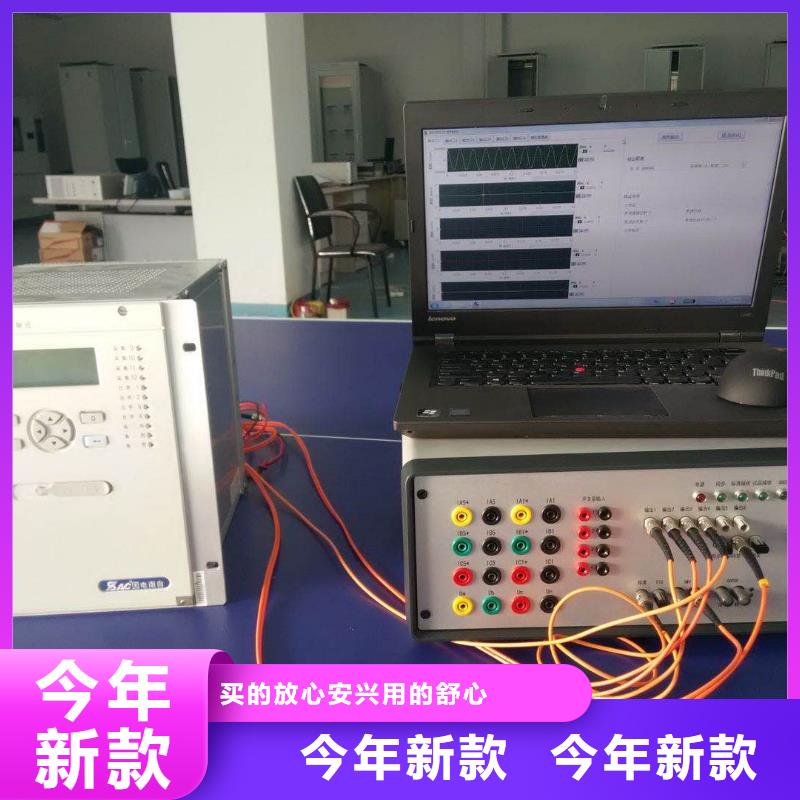

淄博热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

<淄博>天正华意电气设备有限公司

淄博热继电器测试仪如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以存储和打印测试结果。点击“退出”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“压力值修正系数”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图６在系统主界面旋转飞梭使光标选择“历史数据查阅”，如图７所示，可以浏览原来的测试结果。智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图７点击“确定”后进入的界面如图８所示。密度继电器校验数据退出图８点击“密度继电器校验数据”后可以看到历史数据，如图９所示。＊＊年＊＊月＊＊日报警回复值报警值翻页 打印外存 退出点击外存后显示如图11上传 U盘 返回如需上传测试数据请用SUB接口线连接好计算器（已安装上传软件的计算机且已打开上传界面），点击上传后与计算器找到相应的通讯口即可上传数据，具体操作详见“配套工具软件使用说明”如需用U盘拷贝数据，请将U盘插上仪器面板上拷贝U口同时点击U入盘即可拷贝数据到所插U盘上，存储的文件名默认为“SF6”加“存储数据的序号”（例如，组数据存储到U盘的文件名为SF61）如图12上传 U盘 返回在上图中点击确认，仪器显示如下界面：如果数据成功保存到U盘，界面显示如下：如果数据未成功保存到U盘，界面显示如下：在主截面上点击“系统时钟修正”，如图10所示，可以进入系统时钟修正界面，如图13所示。

全自动气体密度继电器校验装置2023已更新(今天/更新)

淄博热继电器测试仪从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。?进行SF6密度继电器校验基本原理密闭容器中的气体压力随温度的变化而变化，通常把20℃时的SF6的相对压力值作为标准值。在现场校验时，一定环境温度下测量到的SF6压力值均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。闭锁回复值校验：在环境温度下，当SF6密度继电器为零压力时，给SF6密度继电器一定的速度缓慢充气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁回复值。报警回复校验值：继续给SF6密度继电器以一定的速度缓慢充气，当密度继电器的报警继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的报警回复值。报警值校验：在环境温度下，当SF6密度继电器内压力大于报警回复值时，以一定的速度缓慢放气，当SF6密度继电器的报警继电器动作时，记录当前环境温度下的压力值，并换算成20℃时的等效压力值，这个20度时的等效压力值就是SF6密度继电器的报警值。闭锁值校验：继续给SF6密度继电器以一定的速度缓慢放气，当SF6密度继电器的闭锁继电器动作时，记录当前的环境温度下的压力值，并换算成20℃时的等效压力值，这个20℃时的等效压力值就是SF6密度继电器的闭锁值。

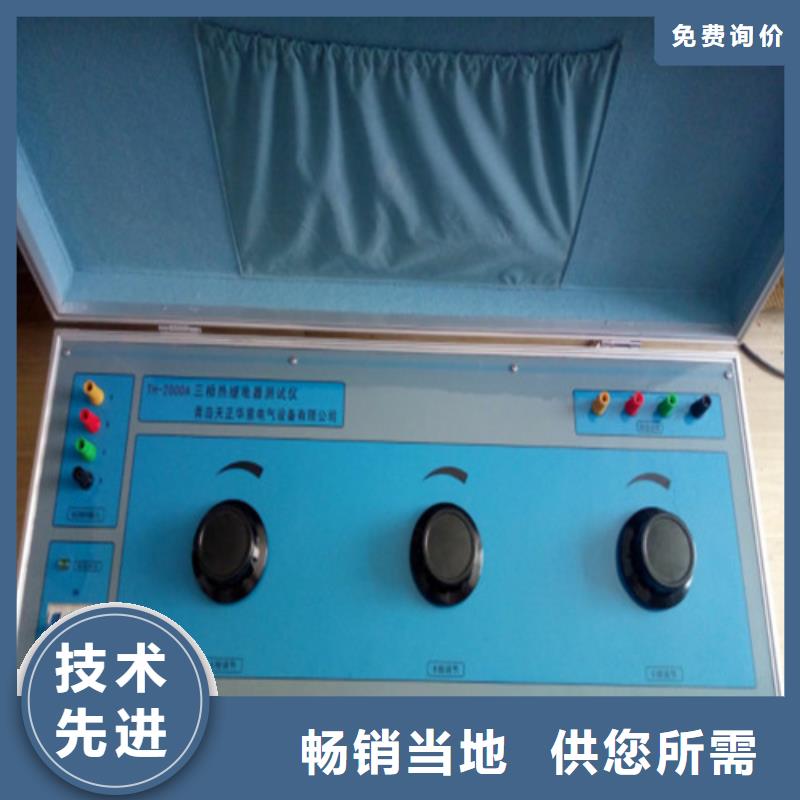

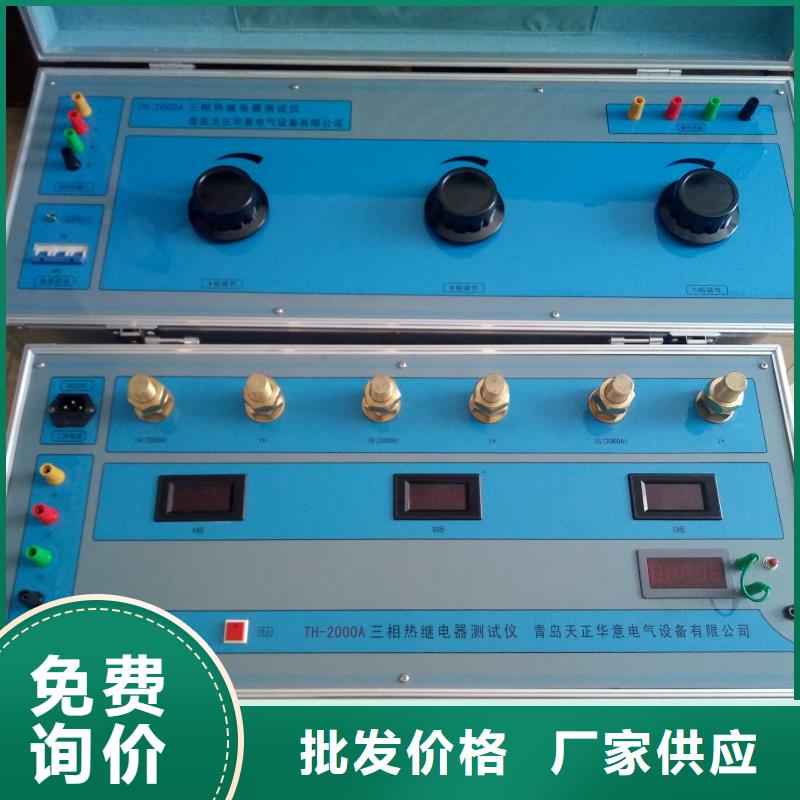

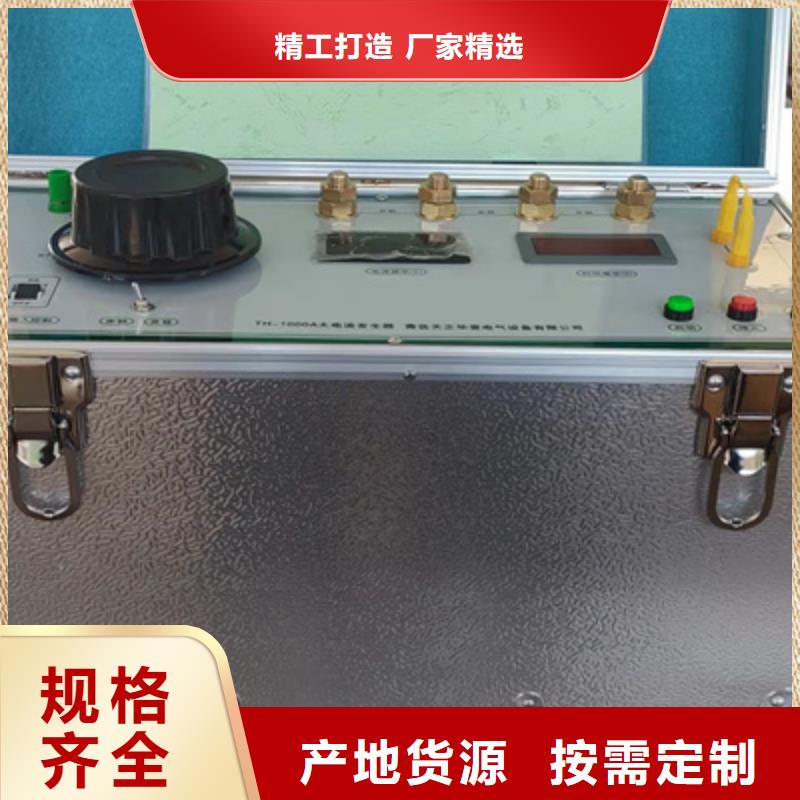

淄博热继电器测试仪操作方法1、电源接通前，应断开“电源控制”开关，并将A相调”“B相调”“C相调”逆时针调回零位。2、接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C相电流输出”端子及“开关量输入”有源接点端子用专用测试导线连至被测继电器接点3、连接完毕后，合上“电源控制”开关，按下“启动”按钮，顺时针将“A相调”“B相调”“C相调”所需试验电流，），然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。在对0～50A保护器进行测试时，将量程转换开关置“50A”侧，在对50～500A保护器进行测试时，将开关置“500A”侧。四、接线图五、注意事项1、本机在使用前，应详细检查电流输出线的截面长度应满足要求，否则将影响输出电流值。2、每次使用完设备后，应将“三相电流调节”手柄逆时针调至零位。3、用户购机后，应严格按照本说明操作。4、运输时，必须小心轻放，避免强烈震动。5、仓库保管时，环境温度为0～30℃及相对湿度不超过85％，空气中不应含有引起腐蚀的有害杂质。

<淄博>天正华意电气设备有限公司
<淄博>天正华意电气设备有限公司 全自动气体密度继电器校验装置2023已更新(今天/更新)

淄博热继电器测试仪我厂根据现场使用的信息反馈试验成功了采用电压变化来控制电秒表启停：当按下试验开关时电秒表启表，检漏继电器动作后由于工作电压的失去使电秒表停表，这样就能测出检漏继电器的动作时间；电秒表停表后会锁定试验值直至下一次启表信号的触发，如按一下复位开关电秒表会复零，下一次时间测试时会从零开始计时；如不按复位开关所测时间是几次动作时间的累加，这一点请试验者务必注意！⑥、其他类型的各种检漏继电器可据实际的电压等级，参考以上①～⑤项进行试验和整定。在此不再累述。五、注意事项1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、切记：请不要在地面供电系统做试验。3、检漏试验时请确认试验开关在弹起状态。4、仪器出现问题时请致电：，请不要自行拆开。六、仪器配套1、TH-JL型检漏继电器校验仪1台2、大屏幕液晶数字式电阻表(内置) 1台3、数字式毫秒计1台4、配套试验线1套5、说明书1份6、合格证 1份七、保修本仪器自出厂之日起三年保修，若非人为造成事故，免费维修；三年后酌收工本费。

<淄博>天正华意电气设备有限公司 全自动气体密度继电器校验装置2023已更新(今天/更新)

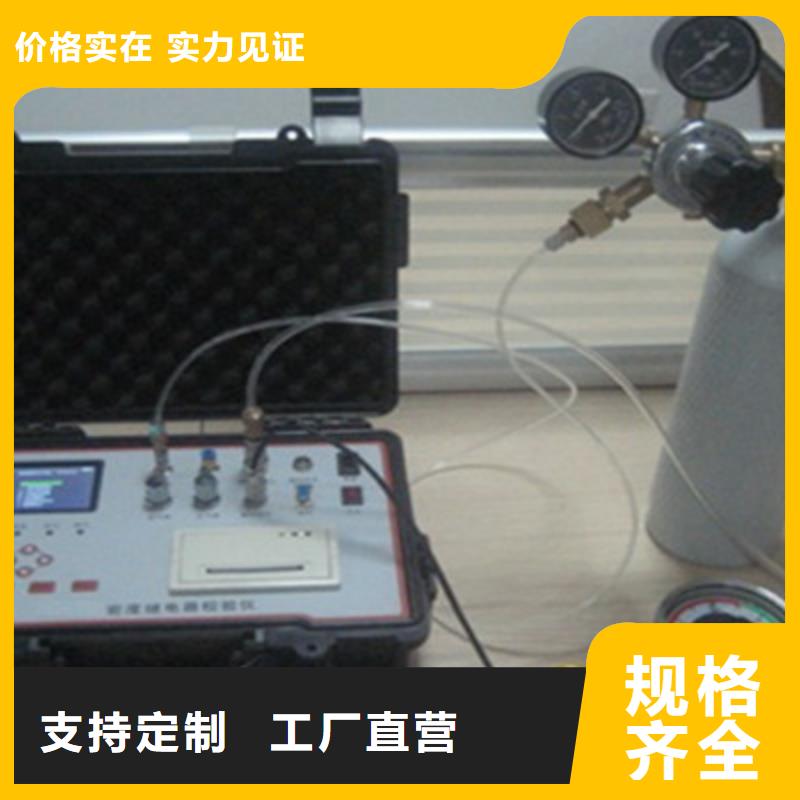

淄博热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

<淄博>天正华意电气设备有限公司 全自动气体密度继电器校验装置2023已更新(今天/更新)

淄博热继电器测试仪系统显示主界面如下图1：智能型SF6密度继电器校验仪密度继电器校验 系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。密度继电器校验设定阀值压力：0.100(MPa) 确定选择触点模式:常开确定退出图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值压力”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“选择触点模式”菜单如图３所示。密度继电器校验设定阀值压力：0.100(MPa)选择触点模式:常开 确定确定退出图３进入“选择触点模式”菜单后用飞梭可以选择密度继电器的触点模式，有“常开”和“常闭”两个选项。注意：触点模式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。

<淄博>天正华意电气设备有限公司

淄博热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

<淄博>天正华意电气设备有限公司
全自动气体密度继电器校验装置2023已更新(今天/更新)

淄博热继电器测试仪导入数据。点击 “文件”下拉菜单，再点击“导入数据”按钮，如图所示。此时可将仪器直接存储到U盘的EXCEL格式的数据导入到软件界面，如图所示。点击“导入数据”按钮后，弹出对话框，此时可选择要导入的文件。点击“打开”按钮后，数据显示在软件界面上，便于直观分析或生成报表，如图所示。（6）生成报表。当软件界面上显示有效数据后，点击“生成报表”按钮，弹出如下对话框。可以根据需要修改报表中的标题、校验单位、送检单位等基本信息。点击确定，即可进入测试报告打印预览页，打印预览页显示的测量数据为你选择“生成报表”时软件界面上的测量数据，测试报告是以A4 纸的形式展示。如下图所示。联机失败，数据未上传至计算机，此时信息区中显示“通信中断”如下图所示。如果出现联机失败的界面可能为以下四种情况：1) 仪器开机后没有进入计算机通信界面；2) USB数据线连接不稳定；3) USB驱动程序没有正确的安装；4) 安装USB 驱动程序后，没有重新拔插USB 数据线。USB驱动程序安装说明1、USB驱动程序的安装（WIN95、WIN98＆ME、WIN2000）1.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）1.2 安装完成弹出安装成功窗口1.3将电脑与仪器连接，在Windows的“设备管理器”中查看，如图，在工具软件中可以使用图中所示的端口号进行通信。2、USB驱动程序的安装（WINXP）2.1首先不要将电脑连接仪器，在随机光盘中找到USB210驱动，点击USB210_Setup.exe文件（如图15）2.2 安装过程中会弹出通过windows徽标测试的窗口，点击“仍然继续”即可。
