黄山三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

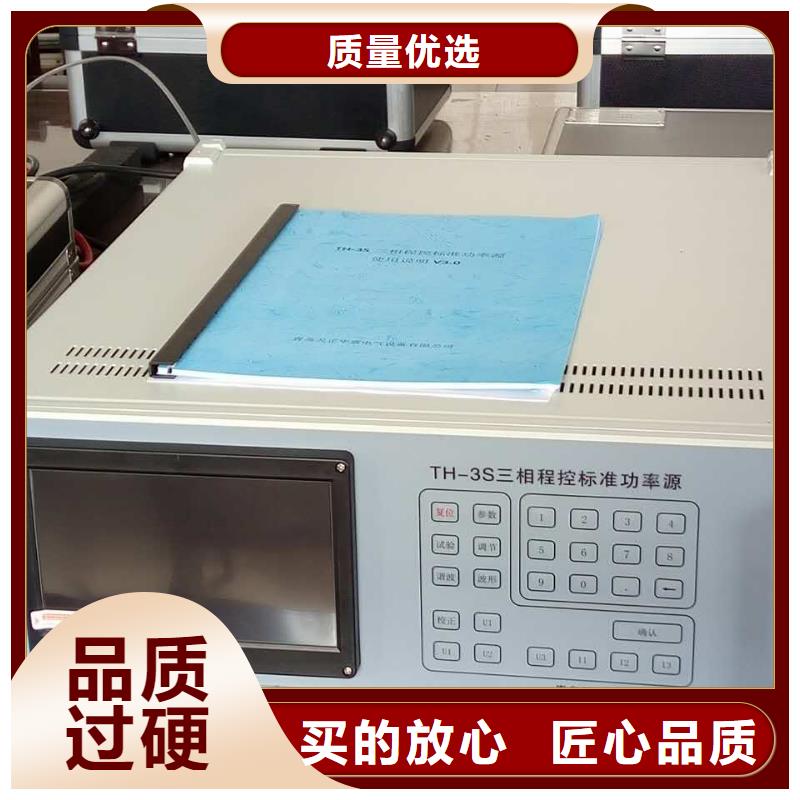

黄山三相标准功率源 产品简介本装置是采用现代测试DDS波形合成高速数字处理器( DSP )复杂可编程逻辑阵列( CPLD )大规模集成功放嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。二、产品主要功能及特点?国内首创将系统、测量和信号产生集成在一个模块上，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。?采用独创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。?视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。?内含交直流标准源，可直接检定各种交直流指示仪表。?可自动检定各种电能表(选配)和指示仪表的各项指标。?电压，电流，功率，相位，频率，谐波均采用优越闭环输出，设置点一次到位，软件调整，使用方便。?电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。?备有数字旋转编码器调节，使用便捷，简单。?输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。?输出标准谐波2～31次，可单次或任意叠加多次谐波输出。?三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。?具备三相频率独立设置，分相变频。?备有多重报警和保护功能，故障自行检测，并显示故障类型和部位，使用可靠。?备有接口和软件，接口协议开放，用户可自行编程控制仪器。?可支持国内同类产品操作软件使用。

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

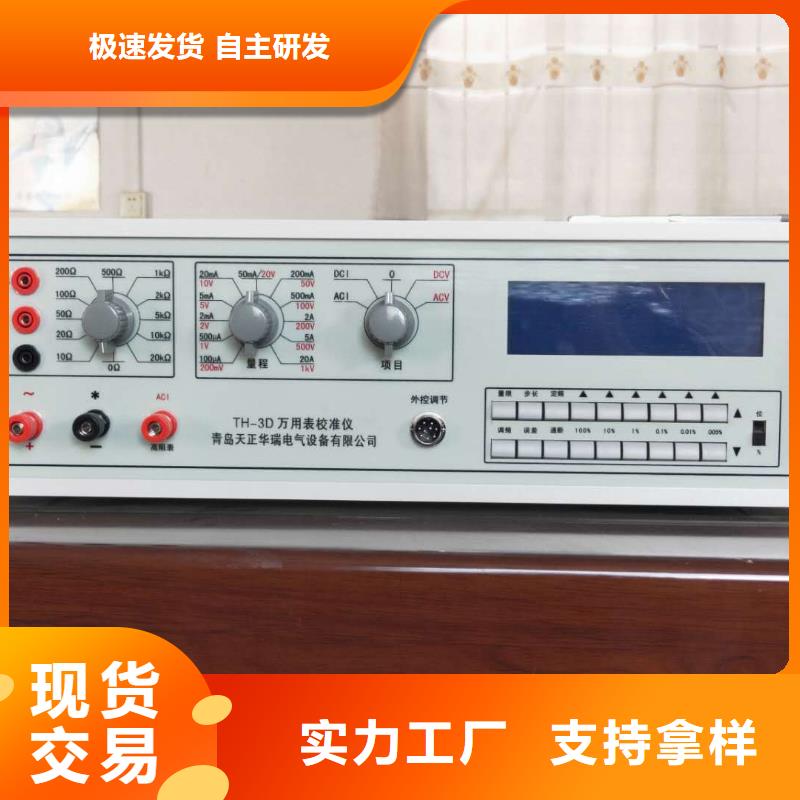

黄山三相标准功率源本装置是按照检定规程JJG124－2005《电流表、电压表、功率表和电阻表检定规程》及相关标准的要求而设计的单相0.05级交直流标准装置。可检定0.2级及以下交直流电压表、电流表、频率表、电阻表。源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置设有RS-232接口，能与计算机组成半自动检定系统。软件界面友好功能丰富，包括检定、存储及查询功能。 装置采用240＊128液晶屏，图表字符显示清晰，具有精度高、工作稳定可靠、操作方便灵活的特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种指针式和数字式万用表、工频电表（电压表、电流表、频率表、电阻表）的基本误差。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮500块被检表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程 200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V 输出容量　20VA；3．2 交流电流量程　2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、20A输出容量　20VA

三相交流采样现场校验仪2023已更新(/咨讯) <黄山>天正华意电气设备有限公司

黄山三相标准功率源 液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。(1)开机界面图三、主菜单当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。图四、参数设置屏CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；当进行低压计量表计直接从CT一次侧取样进行电表校验时，用来输入计量表计所接的电流互感器比值，才能完成正常的校验；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。电表常数 — 指被测表的标准电能脉冲常数，输入范围为0~100000；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。设定圈数 — 指校验周期，即几圈（或几个脉冲）计算一次误差；先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。

黄山三相标准功率源 操作说明注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检定前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不要短路，电流输出不要开路。＊ 若要改变电压或电流量程，先降电压或电流为零。＊ 由于交直流大小电压、电流分不同的输出端，因此校表时请注意接线。＊ 校验交直流mV表必须使用专用五芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 校验交直流uA、mA和电阻表必须使用专用两芯屏蔽测试线（装置送上级部门检测时，此线必须携带）。校验交流mA表时，为增强抗干扰能力，请将交流mA输出低端与装置外壳相连。＊ 点频方波输出必须使用专用两芯头测试线（装置送上级部门检测时，此线必须携带）。＊ 外接数字式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接正、负接负，不要接反。＊ 外接指针式电阻表的正、负极与装置电子电阻箱正、负输出端连接时，应正接负、负接正，不要接错。＊ 在使用电子电阻箱时，测试电流不得超过各量程允许输入电流值（见附录）。个别进口标准表对电子电阻箱各量程进行检测时，会超过允许输入电流值，测量不准确。建议使用惠普的HP-34401A型表进行电阻检测。＊ 如遇装置工作时发出持续蜂鸣声，或幅值升不起来，须关机检查。＊ 关机的顺序是先按“清零”键再揿电源开关。5．1 各按键及旋转编码器的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源 数据采集“数据采集”是将装置内存储的仪表信息、数据上传到电脑中进行查询、打印及保存，分为以下几个部分： （1）读取数据进入“数据采集”界面，点击“读取数据”按钮后。上位机程序会将装置内存储的所有被校信息、数据读出来，并显示在“信息”框里。“信息”框里所选表的数据在“数据”框中显示。表数量多时，读取时间长，请耐心等待。上传至“信息”框中的信息，可以修改。（2）输入校验辅助信息仪表的信息、数据读取后，可先在“信息”框中，点击需输入校验辅助信息的仪表，再在“校验辅助信息”框中输入或选择仪表的各项校验辅助信息，确定无误后，点击“保存当前表”或“保存所有表”按钮进行临时存储并在“信息”框中对应栏中显示出来。（3）存储仪表的信息、数据读取完，并输入好检定辅助信息后，若要保存到电脑里时，可以一块、多块、全部形式，点击“保存所选的表”按钮，进行保存。6．6数据管理“数据管理”界面中包括“信息查询”、“信息表”、“数据”三个信息框和九个功能按钮，可对仪表数据分别进行修改、删除、查询、打印功能。数据管理可以在未与装置通讯的状态下，进行修改、删除、查询、打印功能操作。信息查询“信息查询”框中包括被检仪表的各项参数信息和校验辅助信息。在对应栏中输入、选择已知信息后，点击“查询”按钮，将在“信息表”框中列出符合查询条件的所有仪表。点击“数据刷新”按钮后，“信息表”框中将列出数据库内所有的仪表。信息表“信息表”框中会显示出符合查询条件的所有仪表。“信息表”框中所显示仪表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以选择需删除、打印的仪表。

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)
三相交流采样现场校验仪2023已更新(/咨讯) <黄山>天正华意电气设备有限公司

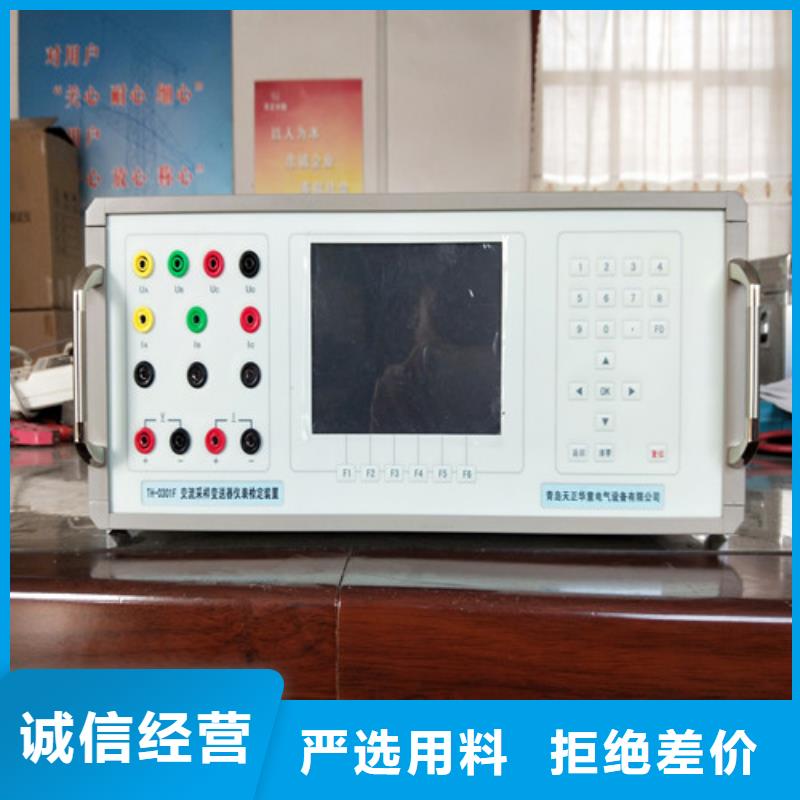

黄山三相标准功率源 本装置是按照JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 596-2012、JJG 307-2006的要求而设计的三相表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．3 功放的工作频带为40Hz～1kHz，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。2．4 设有USB接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．5 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。2．6 可按电能表检测负荷点或自选点进行电能表校验

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源 直流源操作 在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“2”则显示如图6。在这里，可根据需要对直流源输出进行设置。通过显示器右边的按键根据提示设置直流电压和电流的量程、输出值。直流源操作方法与交流源操作方法类似。需要注意的是：当直流电压（电流）的档位为mV（uA、mA）档位时，只能对直流小电压、电流信号设置，不能对直流大电压、电流信号进行设置。直流电压、电流的档位为V、A档位时，只能直流大电压、电流信号进行设置，不能对直流小电压、电流信号进行设置。 A状态：步进1：10％ ：电量 ▲：送数方式 ?：量程图65. 5电阻、点频方波操作（因8508A的电阻测试电流超过装置电阻各量程允许输入电流（见附录），故送检时，不能以8508A作为电阻标准）在主菜单中，按“1”键进入“源操作”界面，在“源操作”界面中按“3”进入“电阻、点频”界面（图7）。在这里，可根据需要对电阻、点频输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电阻值、点频输出值及送数方式的状态。表格下部分用于设置电阻幅值；设置电阻输出量程；设置点频输出值。底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作方式。注：电阻与点频不能同时输出。

<黄山>天正华意电气设备有限公司

黄山三相标准功率源 谐波分析-电压谐波界面如图十七所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-63次电压谐波。可通过↑↓键来切换低21次（01－21）和中21次（22－42）、高21次（43－63）谐波含量的表格。图十七、谐波测试屏（13）历史数据界面如图十八所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、被测表号、实测电能误差、接线方式、三相电压和电流相角数值、三相电压和电流向量图、三相电压幅值、三相电流幅值、三相有功功率、三相无功功率。

三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源 谐波分析-电压谐波界面如图十七所示：此屏显示各相电压和电流的谐波含量，从左到右依次为A相电压（用黄色来显示）、B相电压（用绿色来显示）、C相电压（用红色来显示）、A相电流（用黄色来显示）、B相电流（用绿色来显示）、C相电流（用红色来显示），其中THD为各相的电压波形畸变率（即谐波失真度），RMS为各相电压和电流的有效值，01次为基波电压和基波电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以数据表的形式显示1-63次电压谐波。可通过↑↓键来切换低21次（01－21）和中21次（22－42）、高21次（43－63）谐波含量的表格。图十七、谐波测试屏（13）历史数据界面如图十八所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、被测表号、实测电能误差、接线方式、三相电压和电流相角数值、三相电压和电流向量图、三相电压幅值、三相电流幅值、三相有功功率、三相无功功率。

<黄山>天正华意电气设备有限公司
<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源主菜单开机后液晶显示器出现图3所示主菜单界面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作“源操作”分为“交流输出设置”操作和“直流输出设置”操作。功能是在装置输出范围内，在“交流输出设置”或“直流输出设置”界面中设置所需的输出电量。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”显示如图4。在这里，可根据需要对交流源输出进行设置。图的上半部分（输出检测）显示内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置。⑵ 频率栏中初始状态为标频50Hz。按屏幕下方“频率”键进入“交流频率输出设置”界面后，按“9”（市电/标频）键，可将频率由“标频”状态转成“市电”状态并且频率栏中显示“市电”。⑶ 在图4中按屏幕下方“因数”键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前所设置的电压、电流档位；相别、接线方式的状态；电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。其中：“交流XX（XX为电压，或电流，或因数，或角度，或谐波，或频率）输出设置”是提示当前设置的对象。可通过按屏幕下方六个按键和右边的按键，根据提示选择不同的操作对象和操作方式。⑴ 在“交流电压输出设置”界面中：按数字键“1～5”是分别步进调节升或降，所设定相别（相别栏显示“ABC”时，为三相统一调节）的当前“电压档位”10％～0.005％幅值。

黄山三相标准功率源 电能测量在主菜单中按“4”键进入图5界面。将被检电能表脉冲输出接至表的电能脉冲输入端，按“▼”键移动光标到相应设置栏，输入正确的校验圈数、被检表常数、标准偏差次数、脉冲预置数（指本表单相额定功率对应的高频脉冲频率，700000Hz），按“OK”键开始测量被检电能表误差，剩余圈数栏开始倒计数，计数为零时显示该次测得的误差值，然后校验圈数值重置剩余圈数栏，开始下一次的测量。各设置栏参数默认如下：“校验圈数”为2（范围1-9999）；“检表常数”为14400（范围1-999999）；“脉冲预置”为20000Hz（标准脉冲常数在100V/5A时为0，对应关系详见附录1）；“偏差次数”为5（范围5-10）。表内可保存9个被检表常数根据操作提示框按“▲”键选择常数，按“▼”键保存已输入或修改后的常数。默认可选的常数为：600 1200 2400 3600 7200 14400 36000 72000 144000。 标准脉冲输出接口输出高频脉冲，供电能表校验装置读取，标准脉冲频率可在“脉冲预置”框中预置。测试标准偏差时按“▼”键移动光标到“偏差次数”栏，按“OK”键开始测量，累计按“OK”键次数达“偏差次数”栏中设定的次数后即可显示出被测标准偏差值。按“SEL”键循环切换显示有功功率和无功功率。

<黄山>天正华意电气设备有限公司 三相交流采样现场校验仪2023已更新(/咨讯)

黄山三相标准功率源 功率校准功率校准在校准完交流电压、交流电流后进行。以A相电压100V档、电流5A档为例，按“SEL”键选择被校准电量为功率，如图12。按“▼”键使电流档位框凸起，按“?”、“?”键选择档位至5A，电流档位框内显示“5”。再按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，电压档位框内显示“100”。把功率源的电压和电流接入本表及更高等级的标准功率表，升三相电压和电流至100V和5A，将功率源的电流对电压相角设为60o，此时两块表的功率读数约为250W（误差不大于±10％），在“测量值”栏下显示出Pa、Pb、Pc的实测值。将光标移至Pa位置，在“标准值”栏下的Pa框内输入标准表数值，按“OK”键一次，屏幕左边出现“OK”约一秒后消失，此时表示Pa 100V/ 5A档已校准。同理移动光标至Pb、Pc位置，按上述步骤实现电流档位（A）： 0.1 电压档位（V）： 100 OK: 校准确认 0-9：输入标准值 图13 5.7.3电压相位校准指三相电压间相位角（Uca、Uab、Ubc）的校准，如图13。以100V档Uc–Ua相角校准为例，按“SEL”键选择被校电量为相位，在Ua、Ub、Uc输入端并联输入同一电压，按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，升电压至附近，“测量值”栏下显示∠Uca、∠Uab、∠Ubc相角。移动光标至标准值栏对应∠Uca处，按“OK“键，屏幕左边出现“OK”约一秒后消失，表示Uca 100V档已校准。同理可完成Uab100V档、Ubc100V档及其他档位的校准。5.7.4直流校准直流校准指本表内所有直流测量（包括大直流测量和变送器输出小直流的测量）的校准。 直流校准分为零位校准和满度校准，先零位校准再满度校准。满度校准与交流电压校准方法一致。零位校准只在直流电压和直流电流状态有效。
