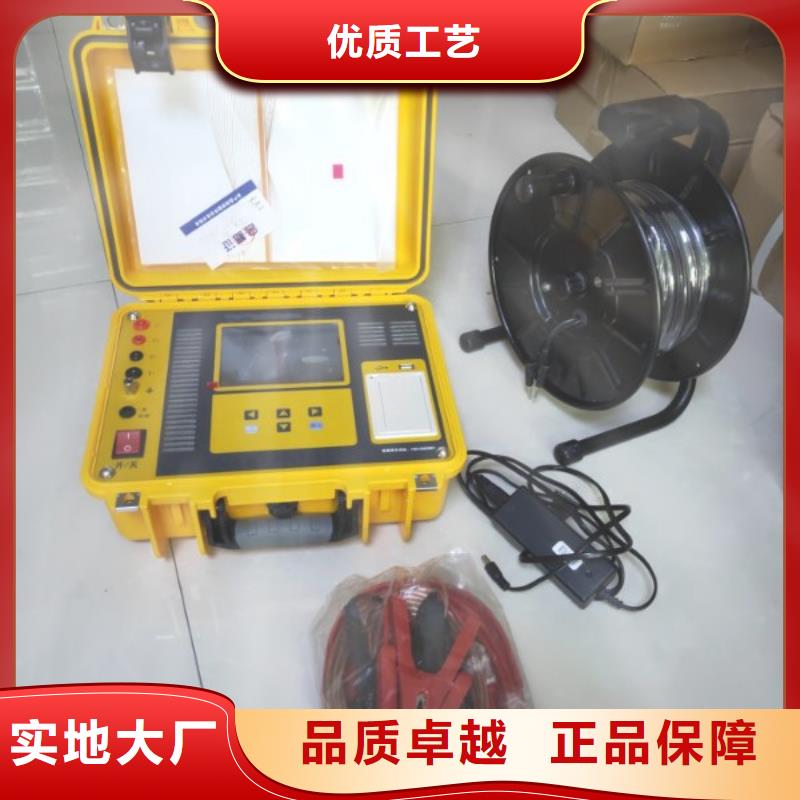

架空线路故障测试仪 三相线路两回线路间零序互感测试接线示意，如图（3）（图3）测试两条输电线路间的零序互感时，先将两条线路末端三相短路接地，线路Ⅰ首端三相引线并接在一起分别对应接入装置电流端子，然后再将线路Ⅱ首端三相引线并接在一起分别对应接入装置电压端子，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序互感测试，测试结果为双回线路间零序互感及三相线路的单相零序互感。8.5 三相两回线路间零序耦合测试接线示意，如图（4）（图4）测试两条输电线路间的零序耦合参数时，先将线路Ⅰ首端三相引线并接在一起分别对应接入装置零序耦合输出端子，线路Ⅱ首端三相引线并接在一起分别对应接入装置电流端子，通知对侧将两条线路末端三相悬空，按照仪器显示屏幕菜单提示要求，待预检通过后，按测试键自动进行线路零序耦合测试。8.6 二相线路工频参数测试接线（略）二相线路测试接线与三相线路接线原理基本相同，本装置定义使用A相、C相对应接入被测线路的二相（对直流线路分别对应正极导线、负极导线）即可，操作按照显示屏幕菜单对应提示进行。9 测试装置操作面板（图5）说明： ① RS232通讯接口；② 热敏打印机；③ 电源故障类型显示灯（过压、过流、短路、过热）；④ 液晶显示屏； ⑤ U盘数据导出接口；⑥ 电源紧急停止输出按键；（0～9）数字设置键盘； ⑧ [《《《 ]显示屏幕对应的功能操作热键；10 测试装置接线面板(图6)说明：① 单相220V交流输入端；工作电源总开关；③ 双回线路零序耦合测试输出端子； ④ 外壳地端子； ⑤ 电压测量输入（UA、UB、UC）插孔； ⑥ 测试电源输出（A、B、C）插孔；⑦ 装置试验接地端子（Un电压参考点）； ⑧ 外部输入电流接线端子（装置检定时标准电源电流输入）；

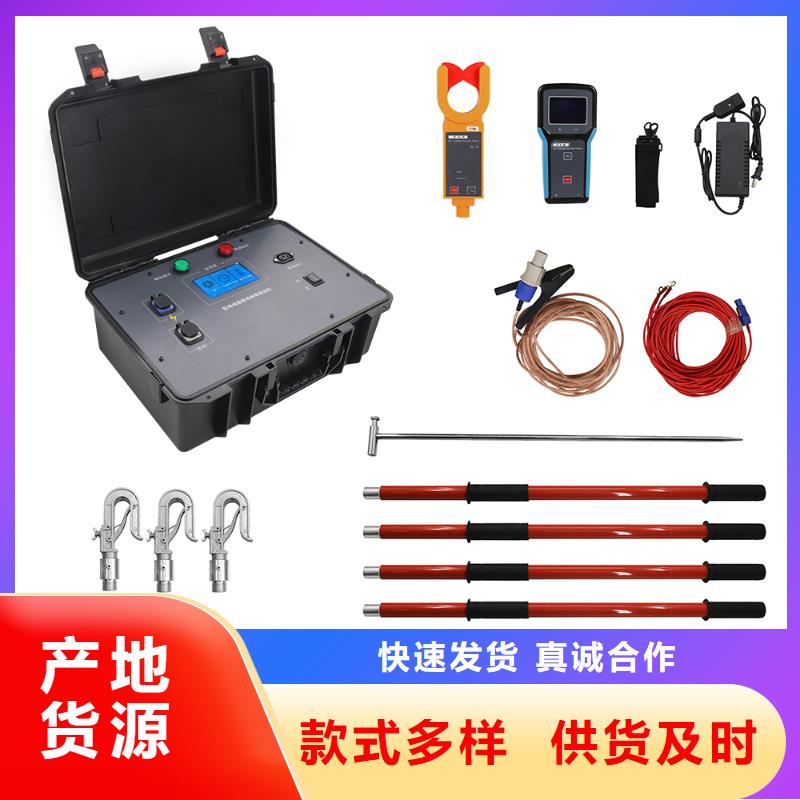

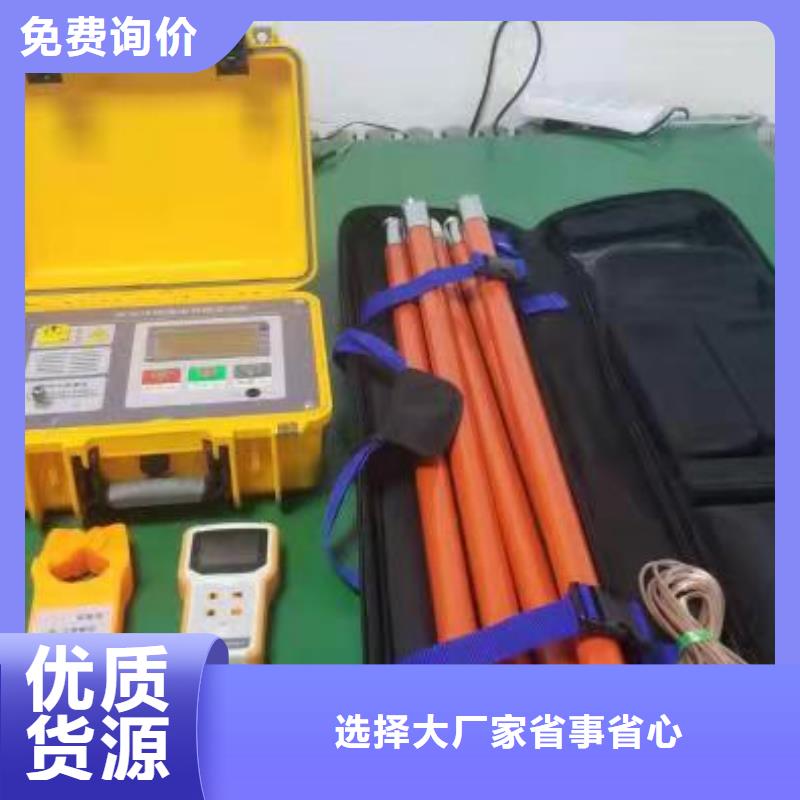

架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：①　在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游,输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。
