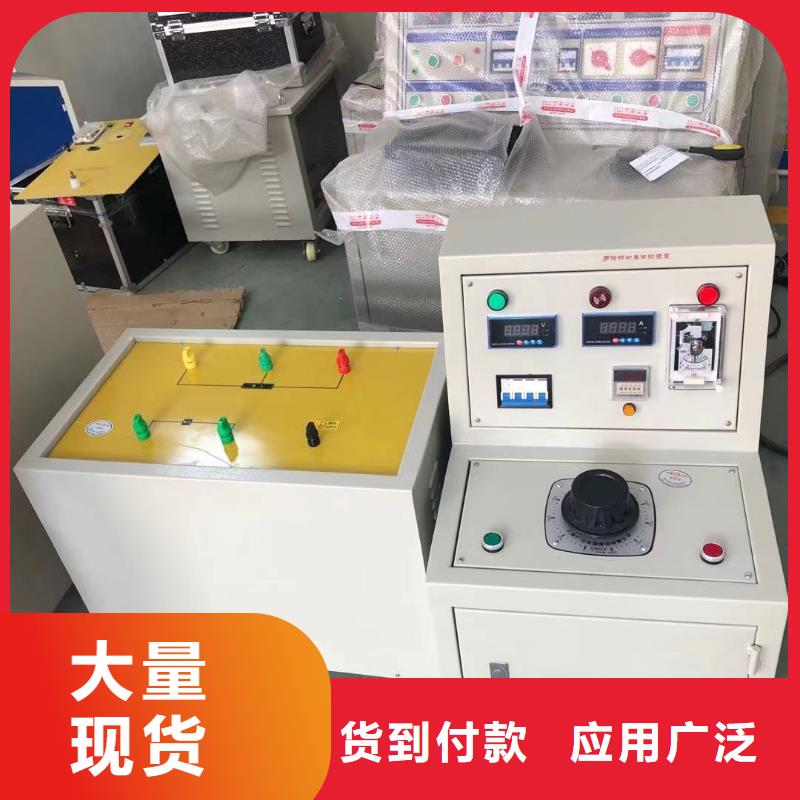

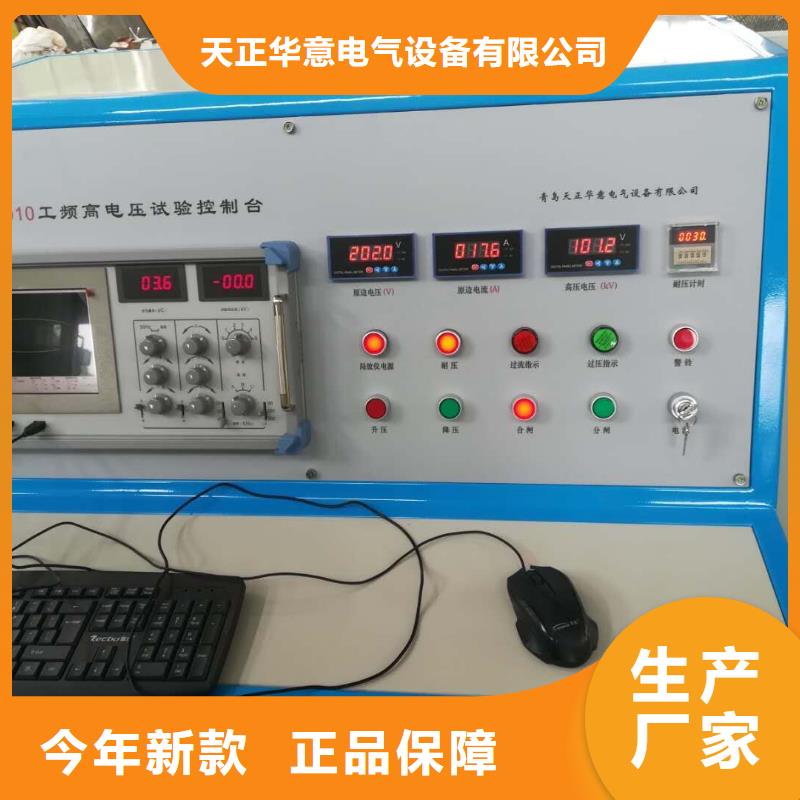

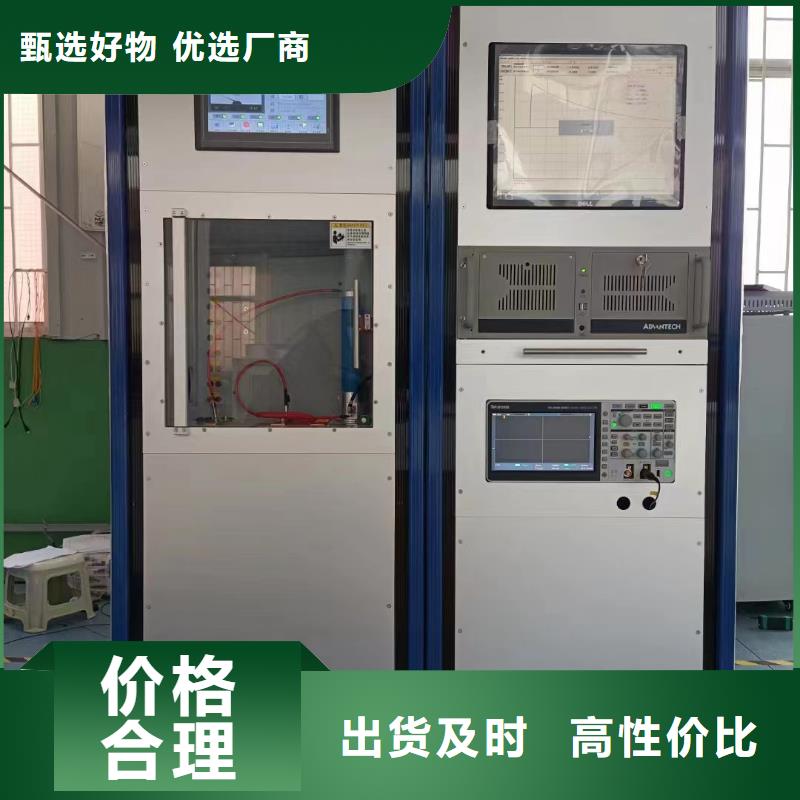

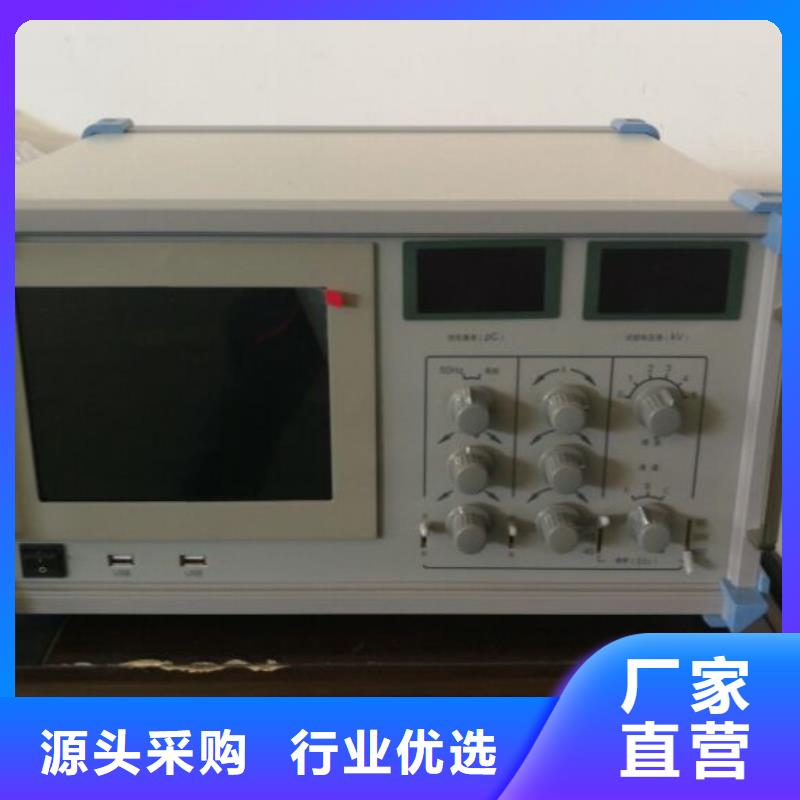

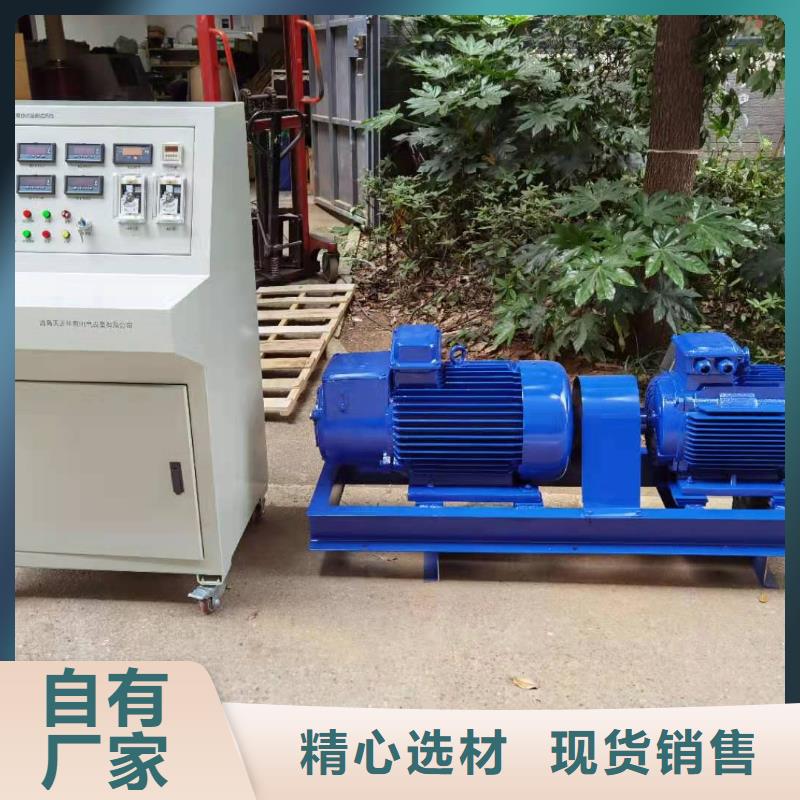

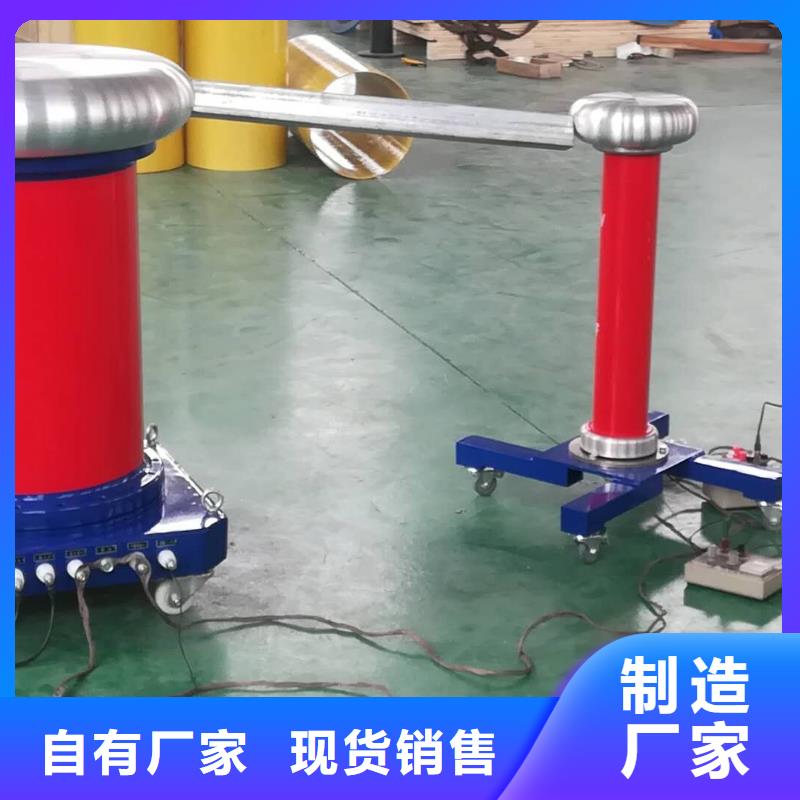

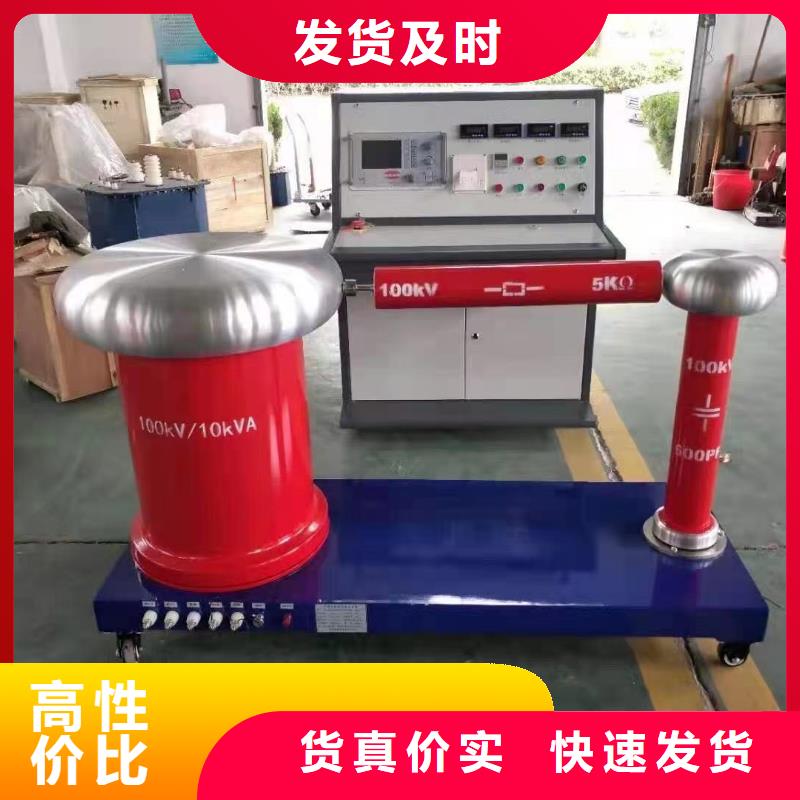

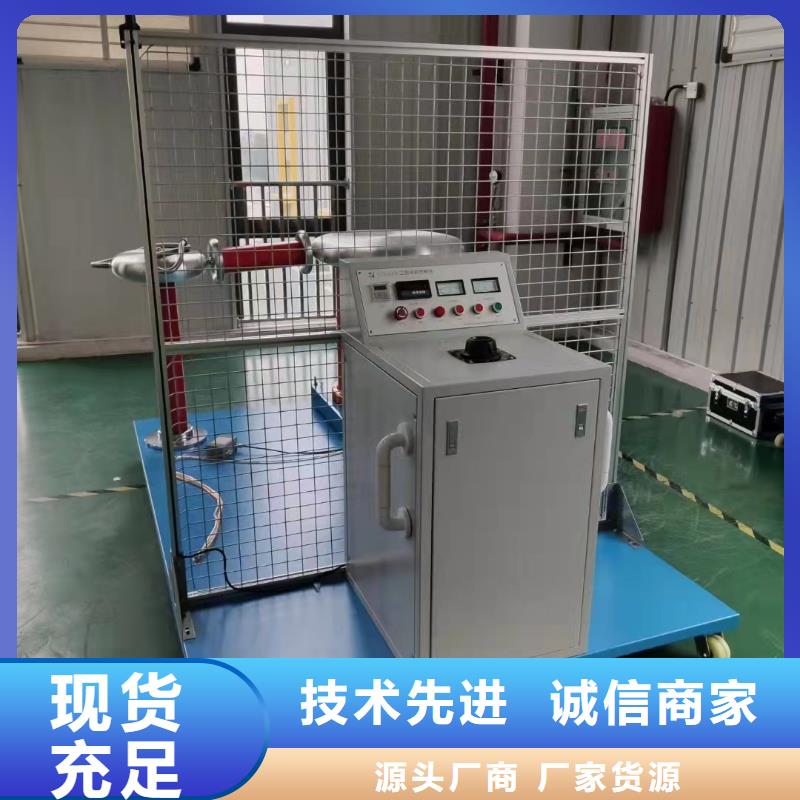

工频高压局放试验装置 局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢；而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘 表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。1.局部放电是局部过热，电器元件和机械元件老化的预兆；局部放电趋势是局放随着时间的上升指数，这是个曲折的过程但某个阶段上升。在绝缘结构中产生局部放电时，会伴随产生电脉冲化学反应，并引起局部发热等现象；由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常运行就成为电力设备维护人员多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。青岛天正华意电气设备有限公司研制的 TH-70 系列手持式局部放电测试仪是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，测试设备的局部放电情况；TH-70 系列手持式局部放电测试仪可以提供可读出的局部放电幅值、相位、波形、二维、三维以及录屏等图谱的存储以及读 出功能等，评估电气设备局部放电情况。系列手持式局部放电测试仪适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

工频高压局放试验装置 此后，随着外施电压U(t)经过峰值Um后减小，外施电压在气泡中建立反方向电场，由于气泡中残存的内电场电压方向与外电场方向相反，故外施电压须经(Us＋Ur))的电压变化，才能使气泡上的电压达到击穿电压Vc，(假定正、负方向击穿电压Vc相等)，产生一次局部放电。放电很快熄灭，气泡中电压瞬时降到残余电压Vr(也假定正、负方向相同)。外施电压继续下降，当再下降(Us-Ur)时，气泡电压就又达到Vc从而又产生一次局部放电。如此重复上述过程，直到外施电压升到反向蜂值一Um的增量Δ不足以达到(Us-Ur)为止。外施电压经过一Um峰值后，气泡上的外电场方向又变为正方向，与气泡残余电压方向相反，故外施电压又须上升(Us＋Ur)产生第—次放电，熄灭后，每经过Us—Ur的电压上升就产生一次放电，重复前面所介绍的过程。如图1—2所示。
