河南高低压开关柜通电试验台设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装▲ 贮存 设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。 设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。 九、开箱与检查▲ 开箱注意事项 开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。 ▲ 检查内容 开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。 十、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。注意事项1、开箱验收时，应检查主回路接线端子是否松动，调压器接触是否良好。2、长期不用时，使用前就用500V兆欧表检查主回路对地绝缘电阻，其阻值不应小于0.5MΩ。3、输入输出接线应严格按接线板上所标示标志接线严禁错接反接。连接线一定要接触良好，设备应良好接地。4、工作和存放场所应无严重影响绝缘的气体、化学性尘埃及其它爆炸性和腐蚀性介质。

<河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台按“不动作显示”将显示通流不动作试验数据。（3）按“试验”，将弹出试验命令界面，如图16：图16 试验命令界面试验前，请按仪器单独使用时一样，必须进行相关检查。闭合直流断路器，连接好串口线。设置好此界面中的配置数据，选择串口号，按“连接仪器测试”按钮测试PC机和仪器是否联通。连接仪器测试成功后，按“开始试验”按钮，仪器将进行试验并输出电流，直到试验结束，如果过程中要停止试验，可以按“中断试验”按钮。试验结束后，请按“上传近数据”按钮，将会把刚才的试验数据传上来，并在试验界面中显示出来。做安秒动作试验时，请在同一倍数额定电流下重复做三次试验，软件会自动求平均值显示在曲线中。根据被试开关的类型不同，请选择B型或C型的曲线包罗线。“仪器数据”、“显示数据”、“上传所有数据”不经常使用。“仪器数据”为仪器存储器中的试验数据。“显示数据”为试验界面中的数据。“上传所有数据”为将仪器中所有的试验数据上传上来，存放到试验界面中。“上传所有数据”花费10秒钟的时间，请耐心等待。六、注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。七、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。

河南高低压开关柜通电试验台技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—1000A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

<河南>天正华意电气设备有限公司
断开操作电压试验欢迎咨询 <河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台 操作说明以检验单相交流电压表为例：1、接通输入电源AC380V2、检查并确认接线是否，接通总电源开关3、将调压器回零，并按“合闸”钮4、再按面板上交流操作电压的“合闸”钮，缓慢调节输出调节旋扭，使电压升到要求值，观察电压表的情况。5、试验完毕后，先按面板上交流操作电压的“分”钮。然后，断开总电源开关六、使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。

河南高低压开关柜通电试验台读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台直流保护电器的安秒特性一般在实验室或检测站进行测试，设备占地面积大，需要配置专门的充电装置和大电流负载箱，操作复杂；部分运行单位利用变电站蓄电池组对直流保护电器的级差配合进行试验，但无法准确测试其电流-动作时间特性。因而造成直流系统投运后，现场检修维护人员因不具备相应的测试手段和工具，无法检验直流保护电器的安秒特性是否满足要求。根据直流保护电器安秒特性测试的现实状况，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的可靠运行。TH-500 直流断路器安秒特性测试系统适用于额定电流1A～500A直流断路器的安秒特性测试，并可用于6A～150A直流熔断器的安秒特性测试。二、产品特点1.仪器既可以单独使用，也可以与PC机联机使用2.320×240液晶显示器、高速热敏打印机，人机对话全键盘操作方式，智能化工作全过程3.采用电力电子控制技术产生大电流输出，输出电流响应速度快、精度高、连续可调4.多个高精度传感器自动切换电流量程和高性能14位AD采集芯片5.具有掉电存储功能，可以存200组试验数据6.自动保存设置数据，掉电后开机后显示上一次的设置数据7.任选安秒动作试验方式和通流不动作试验方式8.联机使用方式时，可以操作控制仪器、导入试验数据、存储试验数据、生成数据报表、生成数据曲线、生成EXCEL报表等。

<河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台仪器带有过热、过流、过压保护保护功能10.仪器抗干扰能力强，电磁兼容性能强三、技术指标1.电源输入：220V±10％，频率：50Hz±0.5 Hz；2.测试电流范围：0—500A； 3.测试电流纹波系数：小于5％；4.输出电流的稳定性：≤0.5％；5.时间记录：0-9999S；小时间分辨率：0.001S；6.环境温度：－20℃至50℃7.外形尺寸：470mm(长)×320mm（宽）×460mm（高）；8.重量：20kg四、仪器单机使用方法1. 按试验要求正确接线图1 接线示意图2. 控制箱的面板结构图图2 面板结构图3. 软件使用（1）开机使用开机处于“欢迎界面”如图3：图3 欢迎界面根据键盘的示图4，按上↑、下↓、左←，右→可以切换“安秒动作试验”、“通流不动作试验”图4 键盘界面选中试验方式后，按确定可以进入主界面，如图5:图5 主界面结果显示区：以表格方式显示试验结果，标题栏为额定电流、电流倍数、试验时间、开始试验时刻。中间为试验记录，可以存200条。底下为记录显示汇总，有试验记录条数、6条每页，光标所在哪一页，光标选择第几条。按上↑、下↓键可以移动选择，选中记录加粗显示。设置数据区： 设置试验中需要的参数数据额定电流为直流断路器的额定电流电流倍数为相对额定电流的倍数试验时间为电流输出的长时间。试验操作区： 按左←，右→键选择、设置、试验。（2）设置参数在主界面上，选中“设置”，然后按确定后进入设置界面如图6:图6 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。

断开操作电压试验欢迎咨询 <河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台直流开关安秒特性测试仪一、概述 目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，电网公司对于新装和运行中的直流保护电器，规定了必须进行安秒特性测试，保证性能与设计相符，以确保直流回路级差配合的正确性。2005年发布的《直流电源系统运行规范》第十二条第八款规定“直流熔断器和空气断路器应采用质量合格的产品，其熔断体或定值应按有关规定分级配置和整定，并定期进行核对，防止因其不正确动作而扩大事故”；《直流电源系统技术监督规定》第二十七条中规定：“…自动空气断路器使用前应进行特性和动作电流抽查。…”；《直流电源系统事故措施》第十一条中规定：“…使用前宜进行安秒特性和动作电流抽检…”。

河南高低压开关柜通电试验台读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了TH-III型高低压测试通电台的安装、测量、使用、保养等等。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。防止火灾或人身伤害：使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。

<河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。

河南高低压开关柜通电试验台、概述高低压开关柜通电试验台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。二、技术参数：输入电源：三相四线AC380V输出电压及电流：1、三相AC100V输出（固定值）一组2、三相AC 0 – 10A输出（10A，可调值〉 一组3、交流电压输出三相AC 0 –450V，220V时，电流小于10A 一组4、直流操作电压输出 DC 0 - 260V一组5、单相AC220V输出（接线柱）二组6、三相AC380V输出（固定值，接线柱） 一组7、单相24V，36V，110V，220V直流固定输出 一组8、带计时功能9、外形尺寸：550＊750＊800mm10、重量：55KG三、面板示意图及线路原理图后面板示意图（图一）前面板示意图（图二）前面板示意图（图四）前面板示意图（图五）四、功能说明1、技术参数中2、3、4、项分别由独立的接触器控制，输出端为接线柱。根据用户特殊要求，参数中2、3、4、项，可以同时合闸，没有互锁。请用户注意使用中的要求。每次只能有一组电源输出工作。

<河南>天正华意电气设备有限公司

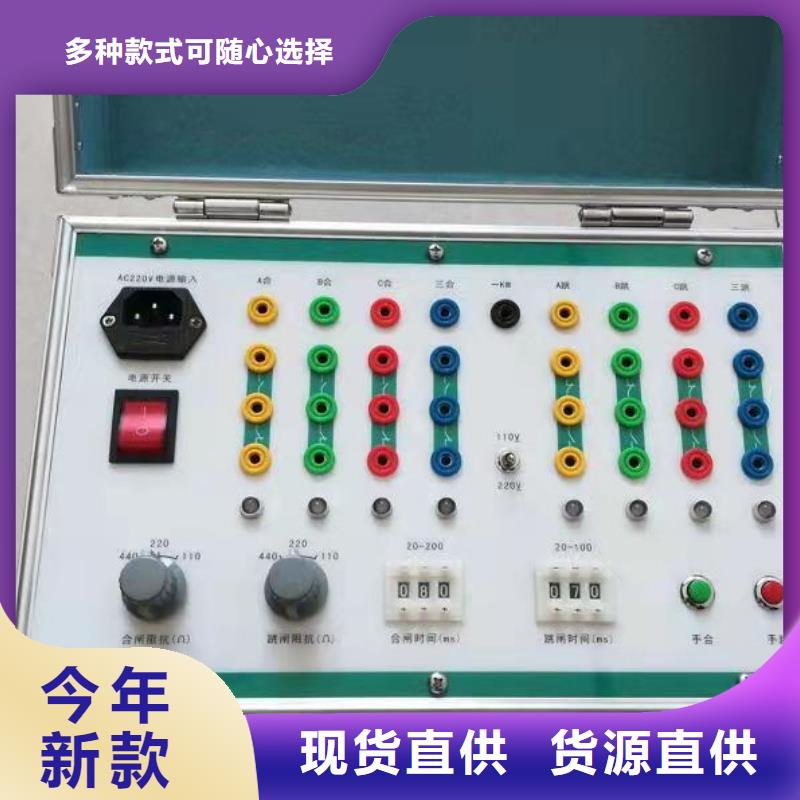

河南高低压开关柜通电试验台 接入实际二次回示意图 在图4中，“断路器接线”是指黑框内的接线为实际断路器在二次回路中的接线，“断路器模拟装置”黑框内的接线为试验时断路器模拟装置在二次回路中的接线。当断路器在系统故障时的跳闸方式为分相跳闸时，模拟断路器的输出接点按A、B、C的相别分别接入测试仪；当断路器在系统故障时的跳闸方式仅为三相跳闸时，模拟断路器的输出接点可以任意接入测试仪A、B、C的某一相；模拟断路器装置的常开或常闭输出接点对应于二次回路中（不包括操作回路中与跳、合闸线圈串联的断路器辅助接点）断路器的常开或常闭接点，可根据试验需要接入保护装置中。模拟断路器与测试仪的接线是将断路器模拟装置的接点输出（模拟实际断路器辅助接点）的常开或常闭接点接入测试仪的开入量端子。在整组传动中，应将模拟断路器的常开或常闭接点接入测试仪的开入量端子，以实现由故障到断路器跳闸的整个过程中保护的动作行为及二次回路完好的测试。 特别注意： 用户在设置跳合闸时间时。按动增加和减小按钮不允许按住按钮不放。只能一次一次的按动。否则会出现第二路模拟断路器跳合闸的时间不准确的情况。 保修条件 本测试仪保修自发货之日起十二个月内，用户若在严格遵守本公司规定的运输、保管、使用规则的条件下，发现问题本公司给予免费维修；终生维护。

<河南>天正华意电气设备有限公司 断开操作电压试验欢迎咨询
<河南>天正华意电气设备有限公司

河南高低压开关柜通电试验台按“不动作显示”将显示通流不动作试验数据。（3）按“试验”，将弹出试验命令界面，如图16：图16 试验命令界面试验前，请按仪器单独使用时一样，必须进行相关检查。闭合直流断路器，连接好串口线。设置好此界面中的配置数据，选择串口号，按“连接仪器测试”按钮测试PC机和仪器是否联通。连接仪器测试成功后，按“开始试验”按钮，仪器将进行试验并输出电流，直到试验结束，如果过程中要停止试验，可以按“中断试验”按钮。试验结束后，请按“上传近数据”按钮，将会把刚才的试验数据传上来，并在试验界面中显示出来。做安秒动作试验时，请在同一倍数额定电流下重复做三次试验，软件会自动求平均值显示在曲线中。根据被试开关的类型不同，请选择B型或C型的曲线包罗线。“仪器数据”、“显示数据”、“上传所有数据”不经常使用。“仪器数据”为仪器存储器中的试验数据。“显示数据”为试验界面中的数据。“上传所有数据”为将仪器中所有的试验数据上传上来，存放到试验界面中。“上传所有数据”花费10秒钟的时间，请耐心等待。六、注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能在使用本公司产品前请仔细阅读使用说明书。七、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。

断开操作电压试验欢迎咨询

河南高低压开关柜通电试验台前面板介绍名称 说明警告，小心触电！ 小心触电的危险。当校准器工作时，这些端子上外加有致命电 压或者会输出致命电压。在将导线连接到这些端子或从端子上 取下导线时，请确保校准器和被校准装置处于待机模式。当校 准器执行 RCD 校准时，这些端子会输出交流线电压。INPUT 端子显示屏功能键为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试 仪连接线的不同，分为两种接线方式。一种是将被校准漏电开 关测试仪的电源线插头插到校准装置的接线插座上，再将校准 装置的接线插座与校准装置 INPUT 端子连接。另一种是直接将 漏电开关测试仪的连接线插入校准装置的 INPUT 端子。 显示面板是一个 256 色有源 LCD 显示屏，用于显示校准器状 态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕 正下方的五个功能键的功能。详见下面的功能键部分进一步了 解显示信息的详细内容。 这五个不带标记的功能键的作用由每个键正上方的控制显示屏 中的标记指示。在操作期间，功能会发生变化，这样就可以用 这些键完成更多的功能。 控制输出端子上输出信号的应用。显示屏中有状态栏指示是施 加了输出信号（显示“测试中…”，表示运行），还是没有施加 输出信号（表示待机）。 包括用于键入电流的有效值、分断时间以及包含因子的 10 个数 字键和 ENT（确定键）、DEL（删除键）两个功能键。如设置跳闸电流为 30mA，只需按 和 ，然后按 ENT 即可

---
