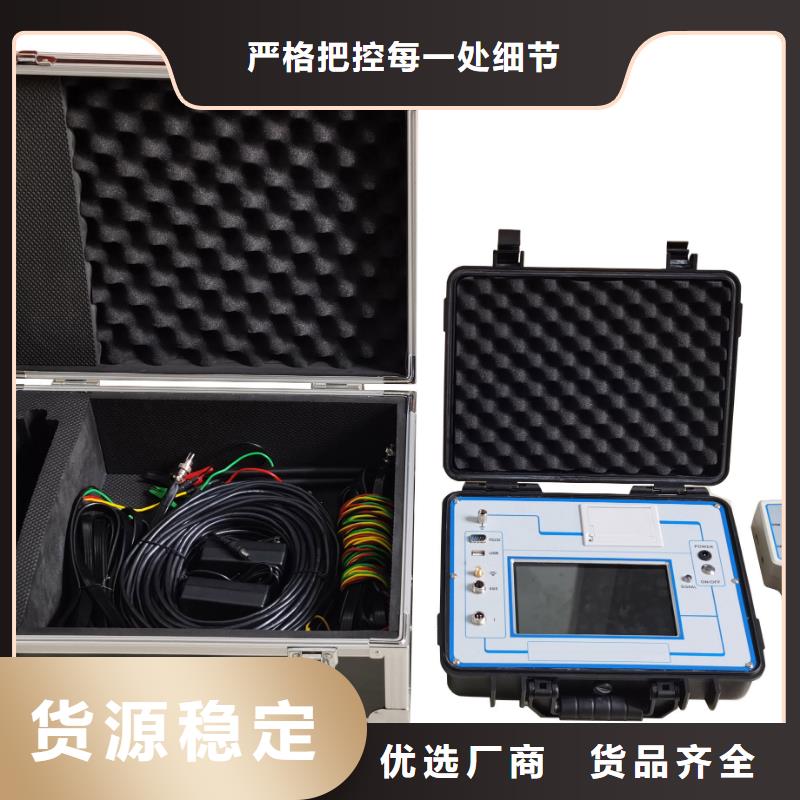

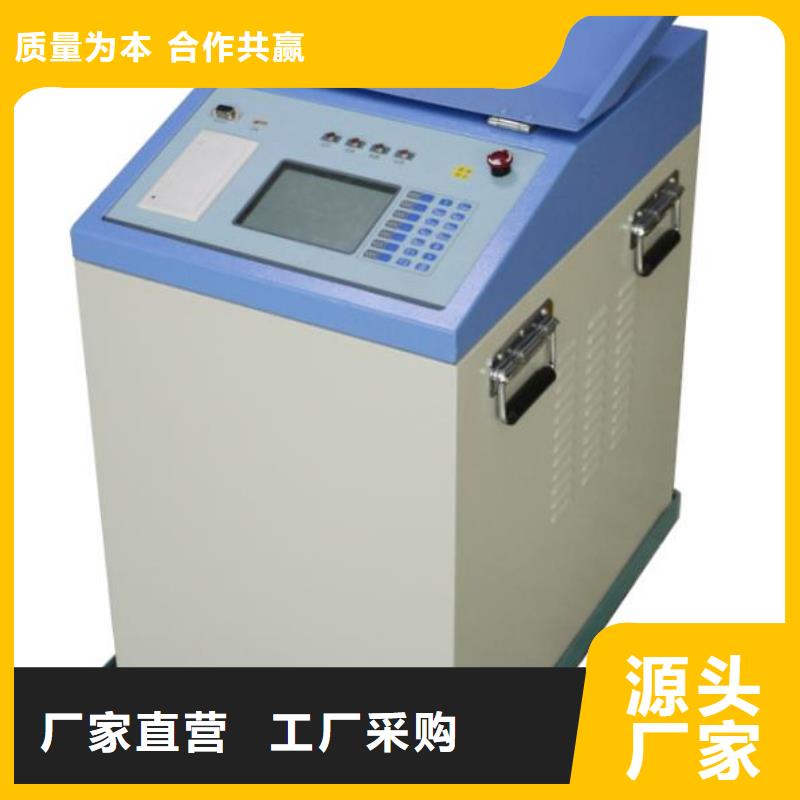

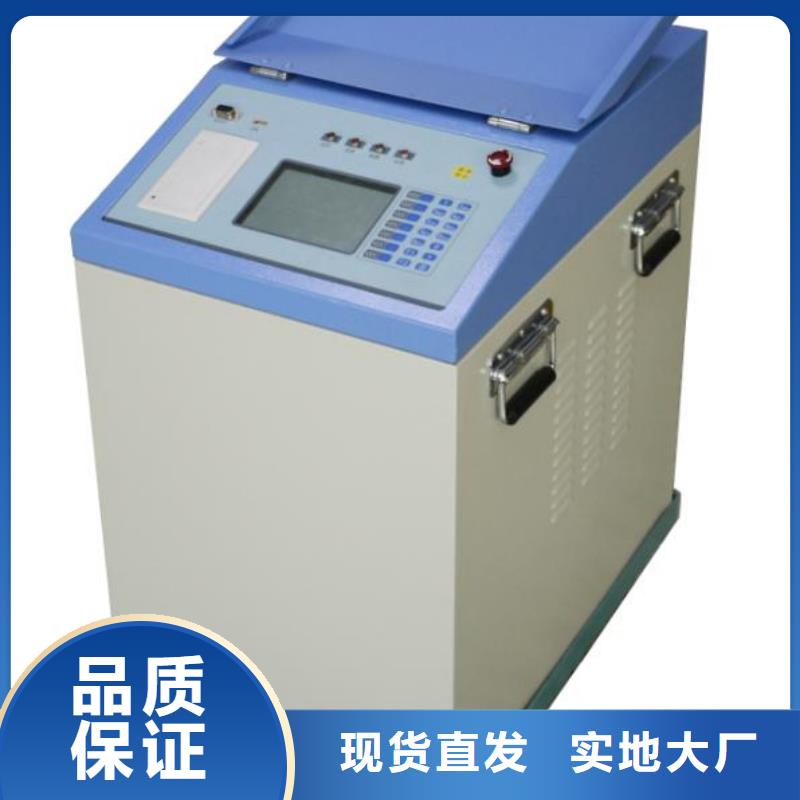

异频线路参数测试仪异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?体积小、重量轻在原来一体机的基础上把主机和电源独立开来，极大地方便了使用、运输和售后。是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。

异频线路参数测试仪能存储20次谐振故障信息，并可打印记录；p）具有判断线功能，可检测出电压互感器断线故障，并有相应的声光报警输出；q) 完善的自检、自复位功能，抗干扰能力强。2.2装置技术参数a) 电压等级：多4种电压等级；b) 母线段数：4段；c) 出线数：每段母线并联运行出线数不限，可以任意组合；d) 接地方式：适用于中性点不接地、消弧线圈接地或电阻接地系统；e) 出线方式：电缆或架空线；f)报警输出触点容量：AC 250V 2A； DC 30V 2A；g)远动输出触点容量：AC 250V 2A； DC 30V 2A；h)跳闸输出触点容量：AC 250V 5A； DC 220V 5A；i)额定工作电压：交流220V10％；j)额定工作频率：50Hz；k)环境温度：-10 ℃ ~ ＋50℃；l)相对湿度：＜90％。2.3装置型号及定义表2.1 各型号装置的配置序号型?? 号说明1TH-ZJD-1212路选线　2TH-ZJD-12Y12路选线＋远动3TH-ZJD-12T12路选线＋跳闸4TH-ZJD-12YT12路选线＋远动＋跳闸5TH-ZJD-2424路选线　6TH-ZJD-24Y24路选线＋远动7TH-ZJD-24T24路选线＋跳闸8TH-ZJD-24YT24路选线＋远动＋跳闸9TH-ZJD-3636路选线　10TH-ZJD-36Y36路选线＋远动11TH-ZJD-36T36路选线＋跳闸12TH-ZJD-36TY36路选线＋远动＋跳闸电源方式：订货时要注明电源参数，标准配置为AC 220V 50Hz。3装置原理装置运行的基本流程图如图3.1所示：图3.1 微机选线装置原理框图在小电流接地系统中，若其中一条出线发生单相接地故障，全系统都会出现零序电压，在这个电压的作用下，系统中会出现零序电流。对于非故障线路而言，零序电流就是该线路的电容电流，方向从母线流向线路；对于故障线路而言，中性点不接地系统中故障线路中的零序电流为非故障线路零序电流之和，方向从线路流向母线。
