牡丹江钢筋笼绕筋机构说明：1.折弯成型机构:本站主要负责箍筋的成型。将送至的钢筋弯折成我们所设定的形状。本站的动力来源是一个伺服马达。可以正反双向弯折钢筋，可控制芯轴伸缩，上下以及更换芯轴大小。2.快速剪切机构:本站主要负责钢筋成型后的剪切。由马达和气动刹车离合构成。在剪切后瞬间完成剪切。方便快捷。3.垂直整直机构:本站主要是钢筋的垂直方向直线度。采用的是对辊式的调直。只需各组滚轮的深浅程度，就可以很方便的调直钢筋的垂直方向。4.自动送料机构:本站主要负责钢筋在弯箍中的送线。由伺服马达带动两组滚轮完成送线的。准确而快捷。5.水平整直机构:本站主要是钢筋的水平方向直线度。本机构配有自动入料装置，由汽缸缸来压紧滚轮的前进和后退，滚轮由电机驱动，该电机的作用带动钢筋入料。6.放线架:放线架作用是存放待加工的线材。分为型和加重型两种：型：放线架总高1600MM，中心直径为400MM外圆为1600MM，可存放500公线材。7.整机操作台:本机控制台，由专用CNC和按钮开关组成。CNC具有自动生成图形，计数等功能操作界面图形化更加直观，人性化易操作。自动识别故障和功能可以更加方便快捷的设备

钢筋笼滚焊机运行中工作原理 根据施工要求，钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动旋转盘的相应孔中进行固定，把盘筋（绕筋）端头先焊接在一根主筋上，然后通过固定旋转盘及移动旋转盘转动把绕筋缠。  B. 人员 5-7人/班，工期紧时，可分两班。C. 耗材 CO2气体、焊丝、焊条等就近定点采购。D. 机具 除主设备滚焊机外， 还需准备切断机1台、对焊机2台以上、连接设备1台以上。 笼同心度。 筋笼变形；是10mm以上绕筋较密时，人工更难保证质量。钢筋笼绕筋机


“信就是命、质还是命。”这是河南建贸全体家人秉承“心经”，也是为之努力目标。通过建立人品合一双赢服务，对内打造动态状组织，对外构筑开放平台，成为机电者和规则制定者。



产品技术参数：型号 RLJ3000钢筋笼直径700～2500mm钢筋笼重量8000kg钢筋笼长度1m～12m根据需求可加长至29m盘筋直径Φ5～14mm（Ⅰ、Ⅱ、Ⅲ级钢直接作业）箍筋间距10～500mm（人工预设，任意调整）主筋直径14～40mm（Ⅰ、Ⅱ、Ⅲ级钢直接作业，含对焊、螺纹套筒链接）主机转速100～2100r/min（操作工人熟练掌握，任意调节）液压站流量及压力4～10Mpa（操作工人熟练掌握，任意调节）额定总功率23kv（30kv)设备自重20T—40T工作原理根据施工要求，先将主筋穿过固定转盘中相应模板的园孔穿至移动转盘的相应孔中，进行固定。牡丹江钢筋笼绕筋机把绕筋端头先焊接在一根主筋上。然后通过固定转盘及移动转盘转动，把绕筋缠绕在主筋上（移动盘是一边旋转一边后移），同时进行焊接，直至焊到主筋末端规定位置，即形成产品钢筋笼。

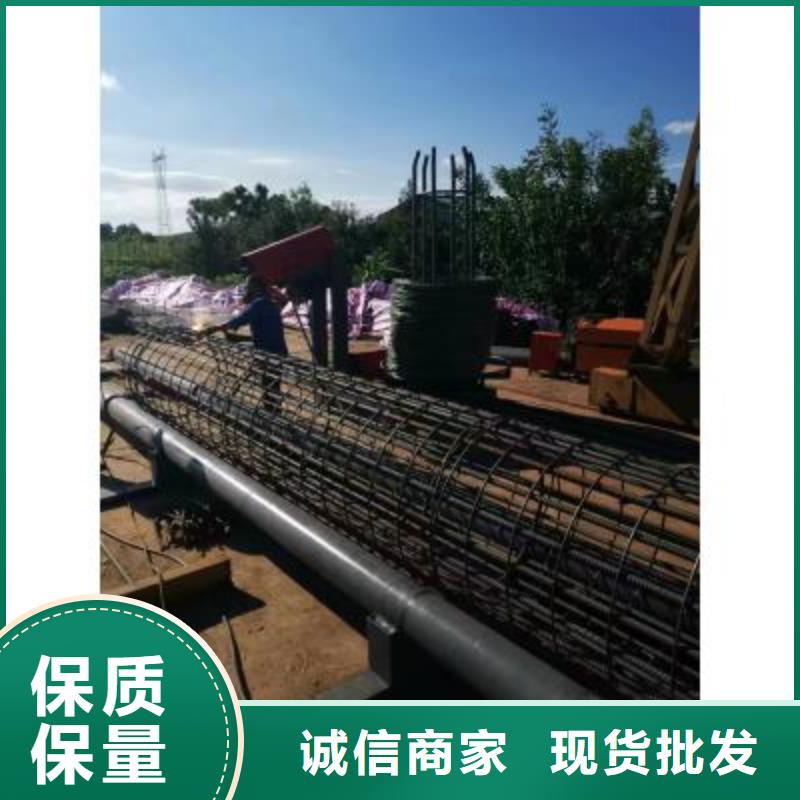

工作原理：工地3000型钢筋笼滚笼机主机是采用摩擦传动原理----即钢筋笼平置于2组橡胶动力托辊之间转动，小车载着线材平行于主机匀速实施，形成螺旋状绕筋，同时在缠绕过程中施焊（亦可快速缠绕后施焊或绑扎）直至完成研发生产。钢筋弯曲中心等数控钢筋连接加工设备！致力于推动中铁，中建，中交等建筑施工单位钢筋加工工厂化，化，商品化的发展。1.牡丹江钢筋笼绕筋机一、设备结构1：拖动导轨，2：控制台，3：拖动驱动，4：主筋料架，5：钢筋笼液压支撑装置，6：固定驱动机构，7：驱动机构，8：主筋固定器，9：主筋导管，10：主筋承接分隔，11：箍筋放线架，12：箍筋矫直机构，13：主筋上料。二、性能指标●钢筋笼直径：Φ300～1500mm；●钢筋笼大长度：12-27m；●材料规格：主筋Φ12～40mm，箍筋Φ5～16mm盘筋直接作业●间距范围：50-450mm●焊接：手动焊接任选●操作人数：少2人●设备功率：10KWH~23KWH●设备尺寸：总长度63.5米宽2.25米高2.5米●设备重量：13吨

黑龙江牡丹江钢筋笼绕筋机价格低

---
