南阳真空度开关测试仪使用方法?（1）连线：将面板上的磁控电流输出端通过导线与磁控线圈相连，使灭弧室触头至于分状态（线圈套于灭弧室外），将高压线和信号输入线分别接灭弧室的动端与静端。注意，高压线应悬空（如图所示）。 注意：使用前仪器必须良好接地！ 线圈与高压输出端应留有足够距离。检查连线正确后便可开机。（2）开机：将仪器的电源开启后，显示屏显示菜单如下图：（3）管型选择：测量时，首先选择管型，仪器内已存入多种管型，具体参数见附录表格。按[选择键]，使[←]指向选择测试管型，按[确认键]，用［＋键］或［－键］调整管型参数，当显示器显示管型与所需测量的管型代号一致时便可，按[确认键]，返回主菜单。若说明书中没有给出要测量的管型时，可用尺寸相近，接线方式相同的管型代替. 如果没有可代用的参数，则可按[选择键]使[←]指向“A”，这样可直接给出电离电流，一般来说。电离电流（A）较真空度（Pa）小2个数量级。（4）检验仪器功能该功能厂家用于调试仪器，用户可以不关心。（5）测量按[选择键]使[←]至测试真空管“Pa”，按[确认键]仪器处于测量状态。并自动完成所有的测量、计算、显示等全过程。仪器内计算机执行测量步骤如下：启动高压→测漏电电流→自动关闭高压，接通充电开关→电压到规定值→重新启动高压，同时启动磁控电流，测量漏电电流＋电离漏电电流→扣除漏电电流→电流转变成真空度值→显示、打印。若测量电离电流，则显示电流值。

南阳真空度开关测试仪本仪器采用两次启动高压的方法，若仪器次启动高压后又回到初始状态，此时为仪器拒检。应检查真空管是否处于合的状态，如不是，则该管已严重漏气或完全泄漏。（6）打印： 若需打印测试数据，则按[确认键]返回主菜单，按[选择键]使[←]至打印测试数据，再按[打印键]，即可打印出所有测量数据。五、硬件构造：SH-25-III的硬件大致分为四部分1、CPU主控单元该部分用于接收用户指令，控制显示器进行各种显示，产生高压单元所需的脉冲信号，及对磁控电流控制单元发出各种控制指令，负责整个测量过程的时序控制，该单元是整个系统的主体。2、高压与磁控电流控制板高压部分将控制部分送来的具有一定占空比的信号进行功率放大，驱动高压变压器，从而产生测量所需的高压。磁控电流控制部分用于接收控制部分的指令，进行充电，阀值比较，状态回送及启动磁控电流等操作。3、按键与显示板按键部分用于用户指令，操纵按键使仪器处于不同的工作状态。显示部分用于显示系统的各种参数。4、打印机用于打印输出所测量的参数，打印结果如下所示：TESTED BUIC-Ⅲ?TESTED BYUC-ⅢPRESSURE：3.260E-5Pa?CURRENT：2.621E-6A（真空度值）（漏电流值）TUBE NO： （管编号）?TUBE NO： （管编号）TUBE TYPE：（管型）TUBE TYPE：（管型）DATE： （日期）? DATE： （日期）TEST REPORT TEST REPORT（检验记录）（检验记录）

<南阳>天正华意电气设备有限公司

南阳真空度开关测试仪仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时应立即关闭电源重新接好磁控线圈请注意此时磁场电压输出端会有较高电压请接线时勿接触导体部分以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱，谢谢合作！九、装箱清单1．主机 1台2．附件箱（测试线4根，电源线1根，磁控线圈一个）1台3．说明书 1份4．检测报告 1份5．合格证及保修卡 1份6．保险管 2个十、质保本公司生产的所有仪器设备实行两年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换；用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。2. 不经同意，自行拆动设备，更换零部件引起的损坏。3. 由于运输或其它搬运过程中，处理不当而引起的损坏。

<南阳>天正华意电气设备有限公司 南阳开关真空度测试仪厂家，价廉

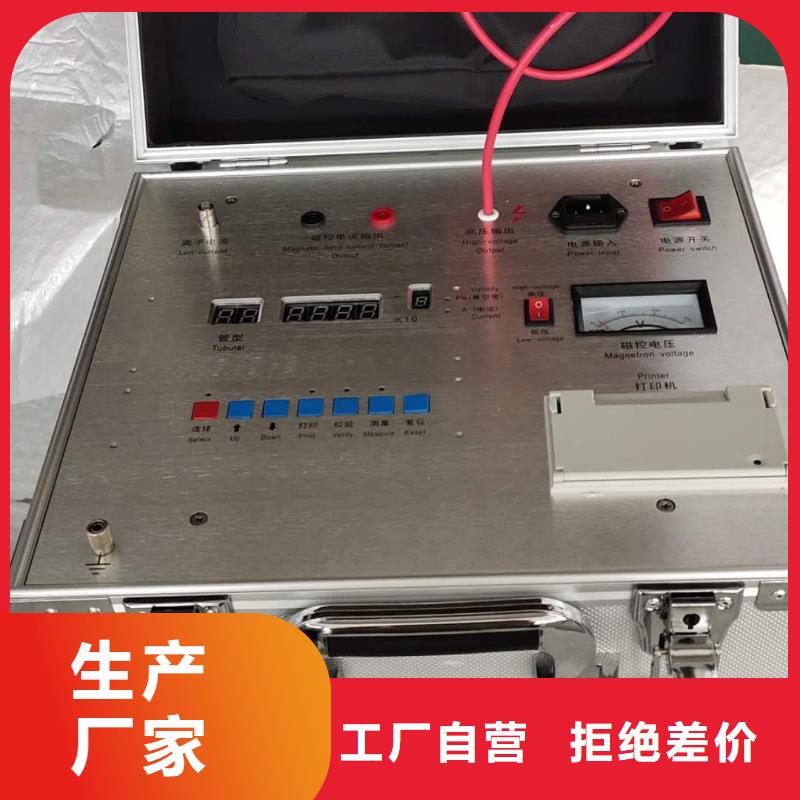

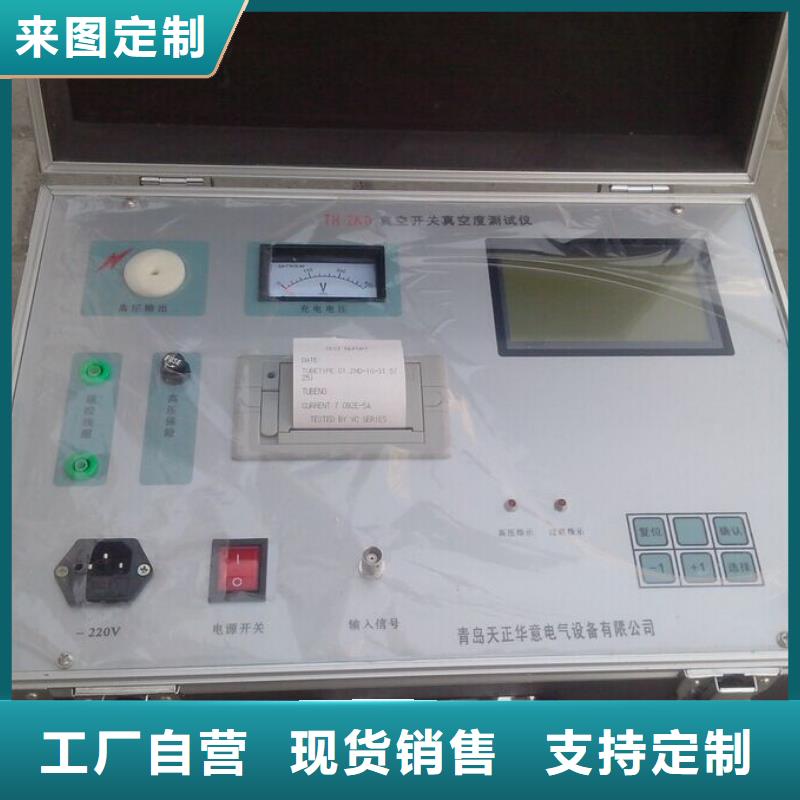

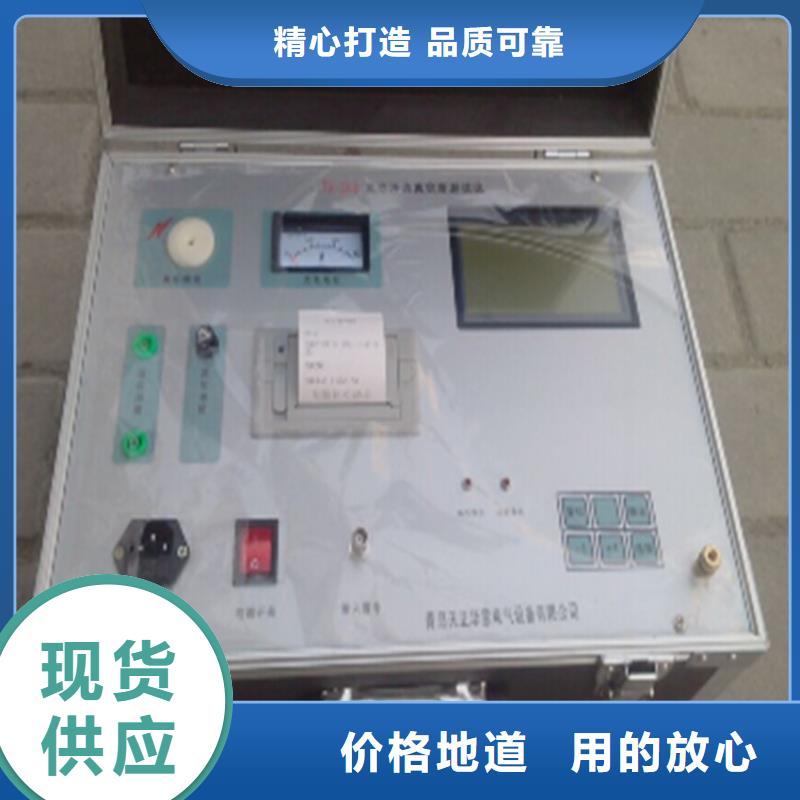

南阳真空度开关测试仪整机由测量控制电路、电场高压产生电路、磁场线圈电流控制电路、通讯、打印机、液晶显示电路等组成。其工作过程为：由测量控制电路发出指令，由开关电源给磁场电容充电，通过控制电路监控，当磁场电容上的电压达到预定值后，控制电路发出两路控制信号分别控制电场高压的输出和磁场线圈电流的导通，使灭弧室处于强电场、强磁场的状态中，灭弧室开始放电，产生离子电流I，如图2中的曲线I所示。该电流经取样电阻R和预处理电路后输入单片机，经运算由液晶显示屏显示测得的真空度值。图2 放电波形图六、仪器面板说明1 仪器面板布置图注：1．仪器接地端 液晶显示器； 2．离子电流端；8. 电源插座；3．磁场电压-； 9. 电源开关；4．磁场电压＋； 10. 通讯口；5．高压输出端；11. 按键；6．打印机； 七、使用方法1、将被测的真空管两端断电。被测的真空管不必从开关柜上拆卸，但必须使真空管处于正常的断开状态，并打开真空开关进出线的刀闸；若真空开关还没有装上，也需要采取措施使真空开关动静触头处于正常开距状态，并将其置于绝缘良好的支撑架上，同时要注意磁控线圈的安装位置，应安装在灭弧室中间略偏动触头的位置。2、将被测的真空管按图4与仪器接线（注：如使用绕线式磁控线圈，将扁平电缆沿真空开关绕三圈，然后对接）。具体的操作为：先将仪器接地端接到大地上，再将磁控线圈通过磁场电流线连接仪器的磁场电压正、负端，将高压输出端用高压电缆连接到真空管的静触头上，将离子电流输入端通过离子电流线（屏蔽线）接至真空管的动触头上。图4 测试连线图3、功能选择。接线完毕后打开仪器电源开关，液晶屏将显示如图所示的界面①约3秒，随后显示界面②。这时可以通过“设置”键来移动光标选择所需调整的年、月、日，然后按“↑”键来调节数字与当前的日期一致，调整完成后按“确认”键则进入界面，这时可以通过“↑”键或“设置”键移动光标以选择相应的功能，

南阳真空度开关测试仪当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（2.3E-03Pa即为0.0023Pa）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据选择执行“打印” 命令即可打印出当前液晶显示数据如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约20KV高压请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离)磁场电压输出端输出约1600V高压请注意! 5．仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时应立即关闭电源重新接好磁控线圈请注意此时磁场电压输出端会有较高电压请接线时勿接触导体部分以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱；谢谢合作！

南阳开关真空度测试仪厂家，价廉

南阳真空度开关测试仪具体需处理以下几个方面：A、两端的接地；B、互感器；C、避雷器；D、消弧电容E、传感器2、确保真空断路器洁净干燥3、确保真空断路器开距(分闸)4、然后按图２所示悬挂好励磁线圈白刻度线对准真空断路器中间位置用绑带绑紧电磁铁和真空断路器（实验时脉冲电压会产生冲击力，避免造成真空断路器的损裂）。5、按测试线的颜色与插件大小连接线路，高圧大夹夹于离电磁铁距离远一点的真空断路器一端，黄绿线须先连电磁铁再连仪器。6、通过拔码开关输入选择与真空断路器相匹配的管型(带护套的真空断路器以护套的直径为准) 。7、准备工作做好、检查连线无误后打开电源，按复位键，确保仪器处于初始状态。8、按检漏键进行检漏，对真空管定质判断，看真空断路器泄露还是合格。9、按测量键进入测量看真空断路器里真空度到底是多少然后打印测试结果。（显示：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）真空断路器国标：出厂标准小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放电：按检漏降低磁场残余电压，关闭电源大夹对地放电（或用放电棒放电）单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分) 放电完成其它测试线可随意拆卸。11、装好配件试验完成。六、注意事项：1、真空度测试应选择在晴朗干燥的天气里进行，并将真空泡表面擦拭干净，真空泡表面污秽而导致的泄漏将严重影响真空度的实际测试结果。同一真空开关的真空度测试，每次测试时间间隔应不少于10分钟。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。 2、对同一真空开关的真空度测试，建议每天不要超过3次。3、测试真空度时，应先检漏，检漏合格后再进行定量测试。4、安装励磁线圈时，其定位指示线指向灭弧室联接中缝处。5、测试过程中，人体不能接触高压和磁场电压输出端，测试仪的外壳应接地。6、高压输出线和离子电流线要分开，防止干扰。7、磁场电压线，切匆短路，否则严重损坏仪器及人身！实验前黄绿线须先连电磁铁再连仪器；试验完后单根分别拔出仪器上的黄绿测试线(手别碰到插件的裸露部分)。8、测试完毕后，应关闭电源，将高压输出端对地短接放电，以免被充电电容上的残余电压电击。图２号THKD-Ⅳ 真空开关真空度测试仪随机附件∶1、磁控线圈

南阳开关真空度测试仪厂家，价廉

南阳真空度开关测试仪检漏时应注意真空管外是否擦拭干净并烘干。若真空管已严重泄露，可不必进行真空度定量测试，若检漏合格，则再进行定量测试。4、进行测试：按测试键后，测试仪首先显示电场电压与磁场电压并进行自动充电过程。当两电压达到一定值后，测试仪自动将电场电压和磁场电压加到真空管及励磁线圈上，同时自动启动测试分析程序，显示被测真空管的测试结果并自动对仪器内部电容进行放电。（显示结果：3.26E-4Pa即为3.26×10－4 Pa帕斯卡）本仪器的小测量值为1.06×10-5Pa，如果被测真空管真空度优于此值，显示结果仍为1.06×10-5Pa。对真空断路器而言，说明真空泡真空度完好，记录测试结果时可记为＜10-5 Pa。如真空度大于6.6×10-2Pa，则该真空泡不合格。在多次对同一真空管进行测试时，相邻两次的测量时间间隔不要少于10分钟。同时关闭仪器电源，将离子电流线夹与高压输出端线夹短接，残存高电压，然后进行下次测试。否则，由于管内被电离的空气来不及恢复到正常状态从而导致测试结果失真。5、消弧放电：按检漏键进行检漏，将磁场电压降低，动作完成后按复位键，然后关机。将高压输出端大夹子对地放电，或用放电棒轻碰高压夹所夹真空管端，或将离子电流夹与高压端线夹短接，残余高电压及试验过程中所产生的静电。五、详细实验步骤1、确保真空断路器与外界绝缘实验时不产生泄露与反向充电。

南阳开关真空度测试仪厂家，价廉

南阳真空度开关测试仪内置国内外几乎所有真空灭弧室的测量曲线真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度推算曲线。我公司的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了几乎国内外所有真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入本系列产品。因此，本系列产品内置国内外几乎所有真空灭弧室的测量曲线。这是国内外同类产品中的。4、漏电电流的处理对处于分断状态的真空灭弧室动触头加高压静触头端加负离子电流时，静触头端会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性。并且在数值上与10E—4Pa数量级的真空灭弧室的电离电流相当。我们采用二次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。5、判别完全漏气的真空灭弧室在本型机中，通过高压击穿的方式判别真空灭弧室是否完全漏气。

---
