黑龙江雷电冲击发生器 测量系统结构说明如下：测控一体化工作台为两联柜形式，显示器、键盘鼠标放置在桌面上，计算机主机、示波器、隔离滤波电源、UPS放在办公桌内，继电器、PLC、过电压和过电流保护元件等放置在本体底盘内。 用户在系统界面上选择“波形分析”功能后系统进入测量功能设置界面。测量系统以美国泰克公司的数字存储示波器为波形数据采集平台工作方式的设置由测控软件（具有软件著作权）自动完成。其带宽100MHz，标称分辩率达9bit，采样速度达2.5GS/s，记录长度10M，通道2个；可记录雷电全波、操作波和雷电截波。用户只需根据界面提示，输入各项试验条件即可（用户也可选择其它示波器）。系统可以完成表1所示的各种冲击电压的测量和表2测量误差及系统波形参数分析功能。软件已通过IEC61083-2评测。可使用2002年从德国进口的KAL1000冲击校准仪（仪器具有PTB校准）校准示波器和软件。表1 冲击电压波形及其参数波形 参数雷电冲击标准波雷电冲击陡波 峰值电压波前时间半峰值时间波前陡度时间表2 测量系统不确定度(含分压器)测量的冲击波类测量系统不确定度(含分压器) K ％标准雷电波/陡波3冲击电压的所有信息均以位图(.bmp)文件和数据文件(.DAT)格式保存在硬盘上。系统的典型测量功能包括:冲击电压测量和波形分析: 2通道采样速率1.25GS/S不同冲击电压波形的比较和离线分析: 可将试验得到的波形 以数据文件(＊.DAT)的格式存盘，从硬盘中读出并显示在屏幕上，帮助用户比较不同冲击试验得到的冲击试验波形试验报告数字化: 点击菜单项“试验报告”可直接进入中文Word ，在已设计好的冲击试验报告模板上编写试验报告。利用Word 强大的处理功能 输入文字，绘制和插入电路接线图，插入试验波形图，存储、打印试验报告等。多时基波形显示: 系统具备将各个通道波形数据(例如变压器的入波电压和示伤电流波形)分别独立按不同的时基显示的功能，方便用户分析波形。

<黑龙江>天正华意电气设备有限公司

黑龙江雷电冲击发生器 七、3600kV弱阻尼电容分压器弱阻尼电容分压器由二节脉冲电容器串接组成。阻尼电阻采用多段分布式，电容器为无感结构，低压臂由无感独石电容并接组成。高压臂电容安装在机械强度较高的可移动式的金属底盘上，底盘上的移动轮采用聚氨酯材料并配有固定撑脚。顶部装有均压装置，以防止操作冲击试验时的异常闪络放电。高压臂电容器由2节组成，每节额定参数900kV/1600 P额定电压标准雷电波3600kV高压臂标称电容量：800pF部分响应时间Tα≤100nS过冲β≤20％刻度因数不确定度 Kε≤1％弱阻尼电容分压器的方波响应特性满足GB311标准要求分压器配备一只低压臂电容器，分压比为4000:1，分压比精度小于±1％；分压器为可移动式，顶部装有均压装置，高压臂电容器采用无感电容器制作。分压器装有移动橡胶轮，方便分压器整体移动。

雷电冲击电流发生器试验装置品质放心黑龙江

黑龙江雷电冲击发生器 设备技术参数及附件功能，布置系统图、设备设计图 总则本参数适用于本次询价的设备，它提出了设备的功能设计结构性能、安装和试验等方面的技术说明本套设备满足现行国际标准标准及有关行业标准。引用执行的标准GB311.1-2007 高压输变电设备的绝缘配合GB/T16927.1-2007 高电压试验技术 一般试验要求GB/T16927.2-2007 高电压试验技术 测量系统GB/T16896.1-2007 高电压冲击试验用数字记录仪GB/T16896.1-2005 高电压冲击测量仪器和软件ZB F24 001-90 冲击电压测量实施细则GB191 包装运标志GB4208 外壳防护等级GB813-89 冲击试验用示波器及峰值表JB/T9641－1999 《试验变压器》GB1094-2003 《电力变压器》GB/T509-1997 《电力变压器试验导则》DL/T596/1996 《电力设备性试验规程》GB7449-2007 《电力变压器和电抗器的雷电冲击和操作冲击的试验导则》JB/T501 《电力变压器试验导则》JB/T501-1991 《变压器试验技术》IEC60-1、IEC60-2 《高电压试验技术》GB50150-91 《电气装置安装工程电气设备交接试验标准》DL/T557-94《高电压线路绝缘子陡波冲击试验、定义、试验方法和判据》DL/T 846.1-2003 高电压测试设备通用技术条件部分：高电压分压器测量系统DL/T 846.2-2004 高电压测试设备通用技术条件第二部 冲击电压测量系统DL/T 848.5-2004 高压试验装置通用技术条件 第 5 部分：冲击电压发生器采用 PLC-计算机控制与测量(光纤传输光电隔离测控技术)全自动试验系统能满足用户对冲击、工频及局部放电、直流等高压试验控制和测量的所有要求。 使用条件本雷电冲击电压发生器试 验系统装 置主要适 用于 35kV 和 40.5kV 及以下的高中压配电系统电气产品电力设备 的雷电冲击电 压各种标准波 形的试验及研 究。也用于其 它电力产品 (含电力变 压器的雷电冲 击试验)的雷电冲 击试验研究。3.1 海拔高度不超过 2000m3.2 环境温度：-15~＋50℃3.3 空气相对湿度：≤90％3.4 安装使用地点：户内使用，可移动23.5 必须设有一个可靠接地点

黑龙江雷电冲击发生器 设备操作须知本设备为特殊的高电压设备，为确保人身和设备正常运行，操作和使用此设备的人员都必须具有一定的高电压知识和高电压试验技术，且懂得高电压试验的知识，在阅读本说明书，熟悉该高压电试验设备后，看懂有关电路，根据要求准确调整好回路元件，方可进行试验。?试验进行前，将接地棒从发生器移开且把试区门关闭。合上主电源。?开始试验时，如启动后主电源无电，则检查急停开关和连锁开关；?按“开始试验”按钮打开接地装置，有充电电流而没有电压，检查是否在发生器上有不正常接地。?冲击电压发生器应用金属网隔开，防止试品的暴裂，伤害人员。若要换调元件，需要用接地棒短接电容器，确保电容器上无剩余电荷。?放电电极定期清洁、更换。充电变压器定期常规试验。电容器需要定期测量电容量和介损。?进入本体区域，必须用接地杆将充电电容上的剩余电荷释放，电容器连接端上均需要放电各点反复多次直至任何一段未见到明显火花尤其要注意的是，检查高压部件时接地杆必须始终挂在需要检查的位置上.?更换试品时将接地棒接触到试品非接地端，确保人员接触到的部位接地。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。?在整个实验过程中，严谨操作人员远离设备，时刻注意设备运行状况。?有任何故障或异常现象，立即停止试验，并做好异常现象记录，联系我们。?。7.维护须知1.日常维护程序a、应定期清洁。建议一周一次。b、检查绝缘是否良好c、检查电气连接是否有不良。d、地线是否连接完好。e、检查接线端子有无松动现象，各电气连接接触是否良好。2.长期停放时的维护保养措施长期停放时，应注意绝缘、防潮、防锈等；长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。

<黑龙江>天正华意电气设备有限公司
<黑龙江>天正华意电气设备有限公司 雷电冲击电流发生器试验装置品质放心黑龙江

黑龙江雷电冲击发生器冲击数字采集测量系统软件有如下功能和特点：?软件根据不同的操作打开不同的窗口，操作简单；?简洁的自动设置示波器的功能，为普通用户提供了方便；?可获取并保存高压冲击试验（以及其他类似试验）中的各种瞬态波形，并可在波形显示窗口中随意压缩、展开、移动波形；?可测量雷电全波、雷电截波、陡波、操作波、变压器类操作波、防雷器件残压波、冲击电流方波、冲击电流指数波以及变压器示伤波形等各种波形中的主要参数，如峰值电压/电流、波头时间、波尾时间、截断时间、上升/下降时间、10％(或90％)脉冲宽度、反峰系数等等，并通过IEC1083-2的考核；?波形成图功能可将当前波形显示窗口内显示的波形制成jpg格式的图形文件；?双时基功能；?极性自动切换功能；?波形的注释功能可在波形的数据和图形中插入用户对该波形的注释。?试验记录功能可在用户保存波形的同时自动生成试验记录。?软件的打印功能可直接将波形窗口中显示的波形直接送至打印机打印。

<黑龙江>天正华意电气设备有限公司 雷电冲击电流发生器试验装置品质放心黑龙江

黑龙江雷电冲击发生器测控系统技术协议5.1 ICM控制系统采用ICM型控制系统为冲击电压发生器主体部分提供各种控制，完全满足冲击试验的各种控制功能。ICM控制系统采用进口器件，前置发生器本体、直流充电电源控制。控控制界面5.2ICM控制系统以日本三菱公司的FX2N系列可编程控制器为核心器件，因而控制器的体积非常小巧，自成独立单元。控制器可实现手动控制和自动控制。5.3 控制系统采用液晶触摸屏操作，具备以下控制功能：设备主体及充电部分接地和接地解除控制。可自动或手动控制充电电压的充电过程可自动或手动发出触发可自动或手动响警铃报警具有充电过电流和过电压自动保护可选择试验程序进行程序控制（选项）5.4 控制系统可根据设定的充电电压和充电时间自动进行充电，充电电压和充电时间可在控制器上的液晶屏数字整定。5.5 控制系统采用两芯光纤传输控制命令和反馈设备状态，因而避免了电磁干扰，提高了控制系统和计算机的性。5.6控制系统采用函数控制恒流充电方式，充电电压的稳定度可达到0.5％。5.7 控制系统可选择冲击电压发生器使用电动球隙或脉冲间隙触发。

<黑龙江>天正华意电气设备有限公司 雷电冲击电流发生器试验装置品质放心黑龙江

黑龙江雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

<黑龙江>天正华意电气设备有限公司

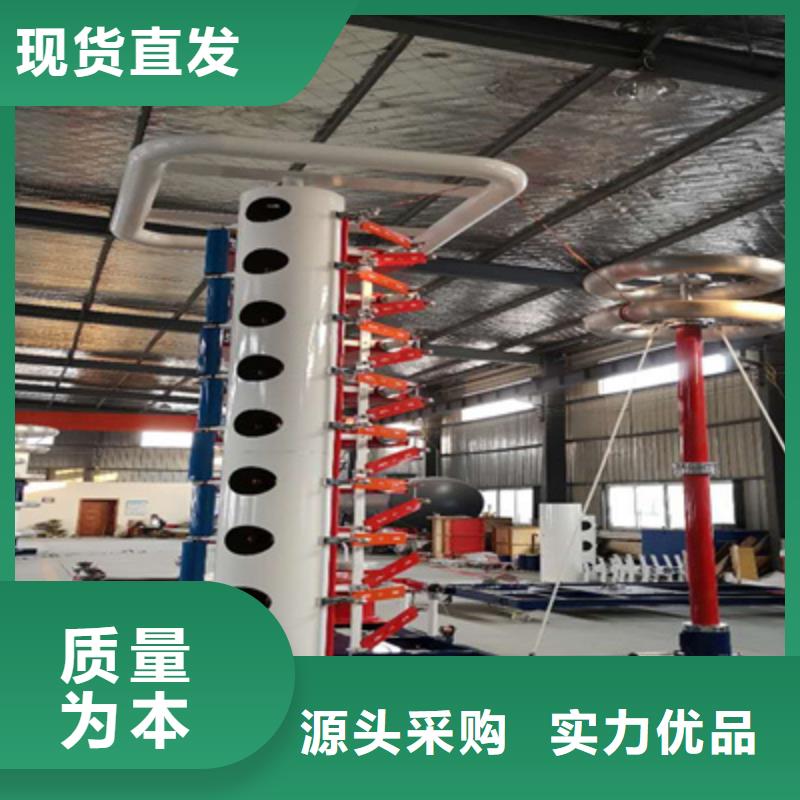

黑龙江雷电冲击发生器 概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。二、产品型号编制说明原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：冲击大电压测试装置框图设备总共分为以下四个部分：1）高压直流充电单元；2）冲击设备本体：电容器/电阻和电感3）放电装置和测试箱；4）手动控制系统或计算机测控系统CJDY系列冲击电压发生器主回路电路结构图如下：三、产品图片类似结构照片四、使用条件4.1安装、使用处海拔高度不超过1000米4.2周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃) 4.3无导电尘埃存在4.4无火灾及爆炸危险品4.5不含有腐蚀金属和绝缘的气体和蒸汽4.6无剧烈振动、碰撞和强烈颠簸4.7地平水平面不超过3度，移动式装置地面不平度1mm/2 mm4.8电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。4.9设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5且接地点应在本体附件。4.10产生雷电冲击电压波时，发生器高压端对周围接地物体的小。

<黑龙江>天正华意电气设备有限公司
雷电冲击电流发生器试验装置品质放心黑龙江

黑龙江雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 高压输变电设备的绝缘与配合GB/T 16927.高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1高电压冲击试验用数字记录仪ZBF 24001冲击电压试验实施细则GB/T11920 电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：冲击电压发生器3.原理和电路雷电冲击电压测试设备是采用电容储能的脉冲功率装置，其基本原理框图如下：图4-1 冲击测试装置框图设备总共分为以下四个部分（单元）：1）冲击电压发生器；2）电源耦合系统；3）触摸屏控制系统；4）计算机测控系统。
