阳江台区识别仪 表户测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“1、表户测试”，单击“确定”键，进入表户测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入表户测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在表户测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的表户关系、被测线路所属相别等测试信息。可以通过“↑”、“↓”键上下翻页查看（如图15~17所示）。图15 图16 图17如果分机发出脉冲电流后，未得到主机发来的应答信息，将显示“该线路未安装主机”的提示信息。如果分机在该界面一开始就未接到有效电力载波数据帧，屏幕左上方将显示“N”符号，此时无法通过点击“确定”键发送电流。在该界面单击“取消”键，将返回主菜单界面。5.4 载波测试在分机主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“2、载波测试”，单击“确定”键，进入载波测试界面（如图19所示）。也可在主菜单下，直接单击“2”键，进入载波测试界面。图19进入载波测试界面，将红、黑两条分机测试线，歪头一端插入分机接线孔，另一端接入待测线路的单相电源插座或其他易接电处。注意，测试线只能承受AC220V的电压，切记不可将分机测试线接到AC380V或其他高于AC220V的电源中。测试线接好后，分机将显示该线路的交流电压，并开始接收主机发来的电力载波信号。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

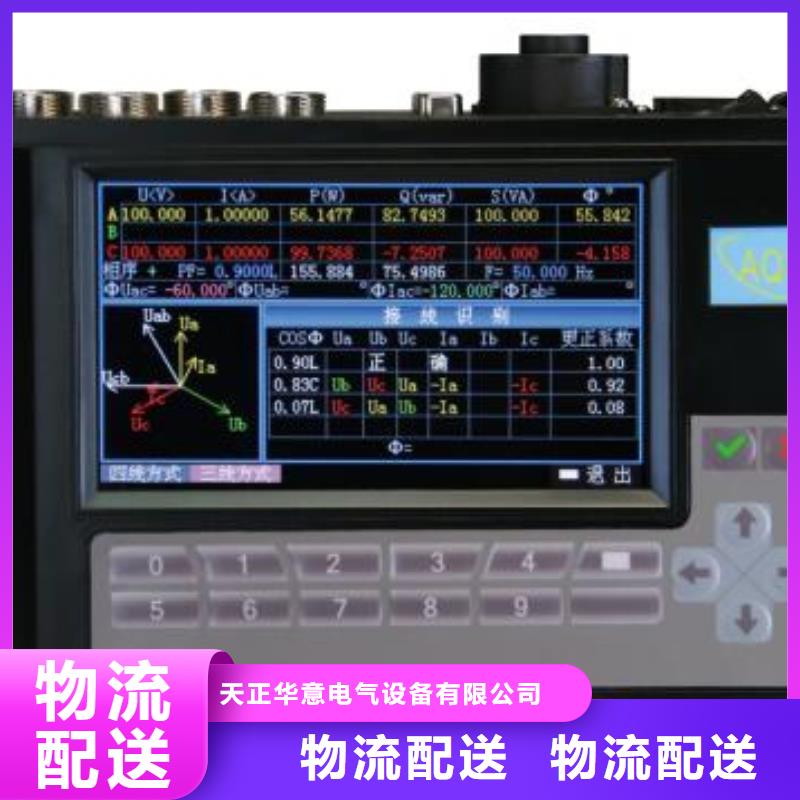

阳江台区识别仪章器概要1. 应用领域和范围?电能质量分析仪可广泛地应用于输配电、电力电子、电机拖动等领域。?测量分析公用电网供到用户端的交流电能质量。?应用小波变换测量分析非平稳时变信号的谐波。?测量分析各种用电设备在不同运行状态下对公用电网电能质量。?电力设备调整及运行过程动态监视，帮助用户解决电力设备调整及投运过程中出现的问题。?测试分析电力系统中断路器动作、变压器过热、电机烧毁、自动装置误动作等故障原因。?测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。2. 仪器特点：?可靠?电流输入采用交电流钳(0～50KHz0～5Arms)使输入信号和测量系统隔离。这样不仅在使用上、可靠和方便，而且大大提高了的抗干扰能力。?使用方便便携式结构，尺寸小：外形尺寸（mm）：320×280×135（长×宽×高）重量轻：仪器重量只有3.5kg，一个人即可携带仪器到现场测试；内置高性能锂电池，在无外接电源的情况下可连续工作8小时。?精度高符合国标B 级仪器要求。对谐波、三相不平衡度均采用基准算法，无近似计算，采用高精度A/D（16 位），同时采样，每周波256个点。?软件功能强采用DSP＋ARM＋CPLD 内核，处理速度快，软件功能丰富，使适用于复杂的测试工作和数据处理工作，大大提高了测试效率和水平。?通讯接口：本仪器设有两个USB接口。USB1通过USB连接线连接电脑，USB2直接插U盘存储测试数据。?测试参数多系统频率、电网谐波、三相电压不平衡度、电压偏差、电压电流真有效值、电压电流基波有效值、真有功、无功、视在功率、2-50次谐波、真功率因数、电能电度、电压骤升骤降、电流浪涌等全部电能质量五大国标规定的参数。?实时谐波数据判断实时判断当前测试的电压谐波、电流谐波数据正常或超标。?后台管理分析软件Dz200 Pro 电能质量管理分析软件是一套电能质量的后台管理分析软件，运行于WIN9X/2000/XP/NT 操作系统。详细介绍参照软件使用说明书。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

阳江台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格
<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

阳江台区识别仪理想的电力系统向用户提供的应该是一个恒定工频的正弦波形电压，而随着电力电子技术的发展，直流输电、大功率单相整流技术在工业部门和用电设备上被广泛应用，如大功率可控硅器件、开关电源、变频调速等，这些典型非线性负荷将从电网吸入或注入谐波电流，从而引起电网电压畸变，使电网波形受到污染，供电质量恶化，附加损失增加，传输能力下降，成为影响电能质量的重要因素。在电网中，三相负荷不平衡、电力系统谐振接地等会产生负序，大功率整流和非线性设备等会产生谐波。负序和谐波严重影响了供电质量，它们首先影响了电力设备运行。谐波可能引起谐振，谐振高压加在电容器两端，因为高次谐波对电容器阻抗很小，所以电容器易过负荷而击穿；高次谐波电流流入变压器，铁芯损耗增加；高次谐波电流流入电动机，不仅铁芯损耗增加，而且使转子发生振动，严重影响加工质量；高次谐波使保护设备误动作，使系统损失加大；高次谐波使电力系统发生电压谐振，在线路上引起过电压，会击穿设备绝缘。负序和谐波对发电机不仅有热效应，产生局部发热，而且会使发电机组产生振动，并伴有噪音，严重威胁机组的稳定运行。电能质量分析仪采用先进的32位DSP处理器，是具有高速采样、计算、分析、统计、通讯和显示等功能相结合的电能质量监测设备。可实时监测电网高达63次谐波分量、谐波总畸变率、三相电压不平衡度、电压波动和闪变、电压骤升、骤降、短时中断、电压偏差、频率；各次谐波有功功率、无功功率、真功率因数、相移功率因数、真有效值等电能质量指标。

阳江台区识别仪一般要求请阅读以下注意事项，以免人身伤害，并防止本仪器或与其相连接的任何其他的仪器受到损坏。为了避免可能发生的危险，本仪器只可在规定的范围内使用。阳江台区识别仪本仪器出现故障时，必须由青岛天正华意电气设备有限公司或其正式授权的售后维修机构进行维修等相关服务。任何单位或个人对于本仪器的任何改动、维修 青岛天正华意电气设备有限公司均不承担任何责任。1、防止火灾或人身伤害[使用适当的电源线]：只可使用本仪器专用、并且核准可用于该使用国的电源线。[避免接触裸露的电路]：仪器带电时，请勿触摸裸露的接点和部件。[在有可疑的故障时，请勿操作]：如怀疑本仪器有损坏，请及时告知或咨询售后服务部。联系方式见《保修卡》。[请勿在潮湿的环境下操作][保持仪器表面清洁和干燥]2、术语和标记本手册使用的术语。本手册可能出现如下术语：警告。警告字句指出可能造成人身伤亡的状况或做法。小心。小心字句指出可能造成本仪器或其他财产损坏的状况或做法。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

阳江台区识别仪 数据查询及操作单击主菜单“数据管理”-〉“数据查询”，打开“数据查询”窗口，可以通过“测试时间”、“台区变压器编号”、“用户电表编号”、“电表量程”四项来查询数据库中的数据。由于台区内数据记录一般都比较多，难以在该数据窗口中完全显示，有些数据并未在该窗口中显示，但是打印时，可以完全打印。如需要打印某台变中的电表详细记录时，选中台变记录，单击“打印”按钮（或者，直接在记录上双击鼠标），将打开打印报表的预览窗口。单击预览窗口的打印机按钮，便可以打印该报表了。报表内容非常详细，包括所打印台变中电表的详细信息和统计结果等记录数据。当需要删除某台变的所有记录时，选中那条记录，单击上方的“删除”按钮，便可删除该台变中的所有记录。如只是要删除某台变中的一条电表记录时，请在电表详细记录中选中要删除记录，单击右下方的“删除”按钮，便可删除该条电表记录，同时，其所在变压器的统计数据将改变。数据删除后无法恢复，请谨慎操作！此外，该页面可以显示变压器各相中所按电表的数量、以及各相中各种量程的电表的数量。单击“显示统计数据”按钮即可显示。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

阳江台区识别仪一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过“↑”、“↓”键上下翻页查看（如图20~22所示）。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“3、脉冲测试”，单击“确定”键，进入脉冲测试界面（如图23所示）。也可在主菜单下，直接单击“3”键，进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的表户及相别信息。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格
<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格

阳江台区识别仪参数设置界面如图五所示：参数设置界面用于调整试验前所需要确定的数据。包括：工作模式、主机编号、钳表选择、通信强度、脉冲灵敏、分机编号、脉冲强度、通讯灵敏、设置日期、设置时间。工作模式 — 仪器本身的工作方式，可设置为：主机、分机、自动三种模式；当进行台区识别、分支识别、台变互测几项功能时起作用。主机编号 — 当多主机并列运行时，为了对主机加以区分，人为的给每个主机设置一个编号，可在1－6之间选择（按左右键切换），各主机的编号应互不相同）。设定了主机编号后，相应的该主机的各相柔性钳所对应的分支号就确定下来，例如：1号主机A、B、C相钳分别对应1、2、3号分支，2号主机的A、B、C相则对应4、5、6号分支，3号主机的A、B、C相对应7、8、9号分支……钳表选择 — 用来选择所需的电流钳的合适档位，以保证测量准确。共有2个电流档供选择：1500A柔性钳、7500A柔性钳。注意在未超量限的情况下应尽量选择接近需测试电流的档位。通信强度 — 指仪器做为主机时发送载波信号的强度，可在强、中等、弱三种之间选择（按左右键切换）。脉冲灵敏 — 指仪器做为主机时检测脉冲电流信号的灵敏度，可在1－8之间选择（按左右键切换），数字越小，检测灵敏度越高，值为2。分机编号 — 当多个分机同时运行时，为了对分机加以区分，人为给每个分机设置一个编号，可在1－6之间选择（按左右键切换），各分机的编号应互不相同。脉冲强度 — 指仪器做为分机时发脉冲电流的强度，可在强、中等、弱之间选择（按左右键切换）；值为中等。通讯灵敏 — 指仪器做为分机时检测主机所发出的载波信号的灵敏度，可在强、中等、弱之间选择（按左右键切换）；值为中等。设置日期 — 用来对日期进行设置，调整当前显示的年、月、日；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。设置时间 — 用来对时间进行设置，调整当前显示的时、分、秒；设置方式：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。

<阳江>天正华意电气设备有限公司 阳江智能双向台区分支识别仪现货价格 <阳江>天正华意电气设备有限公司

阳江台区识别仪分机设置在分机的主菜单界面下，通过键移动光标，使光标选中分机设置”，单击“确定”键，进入分机设置界面（如图24所示）。也可在主菜单下，直接单击“4”键，进入综合测试界面。图24此项功能主要是针对当采用主分机是采用“单分机”模式，还是采用“多分机”模式。请在“当前分机模式”中，通过“←”、“→”键来选择分机工作模式。当工作在多分机的模式时，请选择“多分机模式”，并在这些分机中设置分机编号，注意，分机编号不能重复；当工作在单分机模式时，请选择“单分机模式”。5.7 数据查询当需要查阅分机已保存数据时，在分机的主菜单界面，通过“↑”、“↓”键移动光标，使光标选中“5 数据查询”项，单击“确定”键，便可进入数据查询页面（如图25），或在主菜单界面直接单击数字键“5”键，也可直接进入数据查询页面。图25当分机并未存储数据时，将显示“无数据”，否则，将显示变压器的编号、该变压器下安装的电表总数，以及A、B、C各相安装的电表总数。由于显示空间有限，其他详细记录，不在此处显示。通过单击“↑”、“↓”可以翻页查询不通的变压器编号记录。单击“→”键可以删除所有数据。5.8 数据上传为了更详细直观地查询分机所保存的数据，我们开发了配套的上位机数据管理系统，该系统可以接收分机所传上来的所有数据，并将其详细分类存储。这样，在上位机管理系统中除了可以看到变压器编号，各相的电表总数及总的电表数量外，还可以查看三相的平衡程度，并将详细报表打印出来。该项的具体操作请参看“台区识别仪数据管理系统使用说明”。

阳江台区识别仪附录附录A：现场操作注意事项当主机仪器挂接在变压器的低压侧时，载波信号从主机发送出来，通过变压器可能会有一小部分信号耦合到高压侧，通过高压线传送到临近变压器，再通过临近变压器耦合到该变压器的低压侧，从而临近台区存在与在测台区相同的主机编号数据的可能。因此，为确保测试数据的准确性，建议采取将相邻的变压器都挂接上本测试仪器的办法即可。附录B：附件所有附件（标准件和选购件），都可向青岛天正华意电气设备有限公司或经正式授权的经销商订购。标准附件：名称数 量铝合金手提外箱一只手持终端 一台主机一台主机测试线（2m） 一副测试夹（红、黄、绿、黑各一只终端测试线一副选购附件：3m主机测试线 12m主机测试线5m主机测试线特殊用途测试夹附录C：一般保养和清洁（1）一般保养①请勿把仪器储存在或放置在液晶显示部分会长时间受到直接日照的地方。 ②请勿把仪器储存在或放置在潮湿、高温的地方。小心。请勿让喷雾剂、液体或溶剂沾到仪器上，以免损坏仪器。（2）清洁根据操作情况须经常对仪器进行检查，并用干净柔软的棉织物清洁仪器外表面。 小心。请勿使用水或任何具磨蚀性及化学清洗剂，以免造成人为的仪器损坏。
