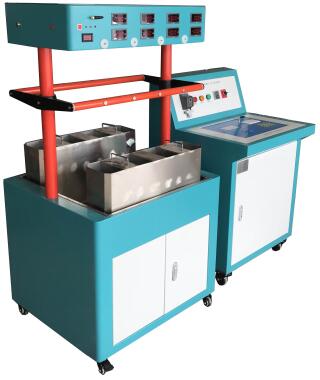

云南绝缘鞋手套耐压装置本绝全自动电力工器具测试系统是按照电力公司关于颁发《电力工器具性试验规程》(试行)的通知(国电发[2002]777号)和电网公司电力工作规程（变电部分）的要求的基础上研制生产。本产品各项指标均符合国标的要求。可以按《电力工器具性试验规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.功能特点1.仪器可以同时进行8只绝缘靴或绝缘手套的试验，并测量每只试品的泄漏电流。2.绝缘鞋试验采用里面放置小钢珠的干式试验方法，摆脱了传统的往鞋子里灌水做试验，试验完毕后不易晒干的做法。3.测量电压和测量电流采用高低压相互对应实时比较，保证测量电压电流值的准确性。4.高低压分离，泄漏电流采用抗干扰无线传输技术传输回控制箱，极大的保护人身的。5.每路试品均具有分断机构，当任意一路击穿时或超过设定泄漏电流值时，该路试品将自动脱离试验，不影响其它试品进行试验。6.仪器采用大屏幕液晶汉字显示，显示信息量大，一屏同时显示试验电压、8路高压泄漏电流、万年历、计时时间等参数以及汉字提示内容。7.采用高细度的步进电机控制调压器升压过程，全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，到达预定电压开始计时，并保持试验电压、计时到、自动降压，到零后自动断电，提示试验结束，同时显示各试品泄漏电流，并自动保存测试结果。8.绝缘靴试验具有专用金属接地托盘，绝缘手套试验具有专用容器，便于操作。9.试验变压器变比自由设定，可以与客户现有变压器相互配套10.具有过流保护功能。

云南绝缘鞋手套耐压装置1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。1.2技术参数额定输出电压：50kV额定容量： 5kVA输出电压量程：50.0 kV（250V） 电压测量误差：＜±（0.5％U＋0.02％Umax）其中U为示值，Umax为量程上限值输入电流量程：25.0A电流测量误差：＜±（0.5％I＋0.02％Imax）其中I为示值，Imax为量程上限值泄漏电流量程：25.00mA泄漏电流测量误差：±（1.0％I＋1个字）其中I为示值泄漏电流分辨率：0.01 mA数显计时

<云南>天正华意电气设备有限公司 全自动绝缘靴手套耐压试验仪云南

云南绝缘鞋手套耐压装置系统组件系统由液压系统及工控系统组成。液压系统由受力机架、传感器、液压站等三部分组成。工控系统在控制柜中，包括显示器、键盘、鼠标、工控机、数据采集器、电气控制等六部分。四、操作说明拉力机定位：将拉力机受力架和控制柜放在平整的地坪上 。加液压油：将60升46号抗磨液压油加入液压站中油管连接：将两根油管有杆腔连有杆腔，无杆腔连无杆腔。电气连接：将三相四线电源线连到接线端子A B C N 电脑接线：将键盘鼠标的连线，电脑电源线和通讯线接到电脑上，将电脑放入控制柜中，用固定板固定。将通讯线另一头接到控制板的通讯插座上。传感器连接：将30T传感器接到控制板J6插座注意：每根接线上有线号，接线时注意和端子的编号相对应。电气操作：电气控制柜上指示灯、按钮布置如下图示：1、按下红色“电源开关”旋钮，红色“电源开关”指示灯亮，接通控制柜电源；再顺时针旋动红色“电源开关”旋钮，电源开关指示灯灭，电源关闭。2、按下红色“电机启动”按钮，“电机启动”指示灯亮，接通油泵电源，注意油泵电机风机应顺时针转动。否则调整相序。3、按下红色“上升”按钮，红色“上升”指示灯亮。受力架手动上升。4、按下绿色“下降”按钮，绿色“下降”指示灯亮，受力架手动下降。5、通电自动接通工控机电源，启动windowsXP进入操作系统界面6、双击测力机控制系统图标，进入系统界面8、点击“登录”按钮，进入登录界面选择“用户”，用户分两类，一类为管理员，二类为各检验员（管理员拥有较大权能对各类参数进行修改，检验员只能使用控制系统，无参数修改权限）以下以管理员登录说明。

<云南>天正华意电气设备有限公司 全自动绝缘靴手套耐压试验仪云南
<云南>天正华意电气设备有限公司 <云南>天正华意电气设备有限公司

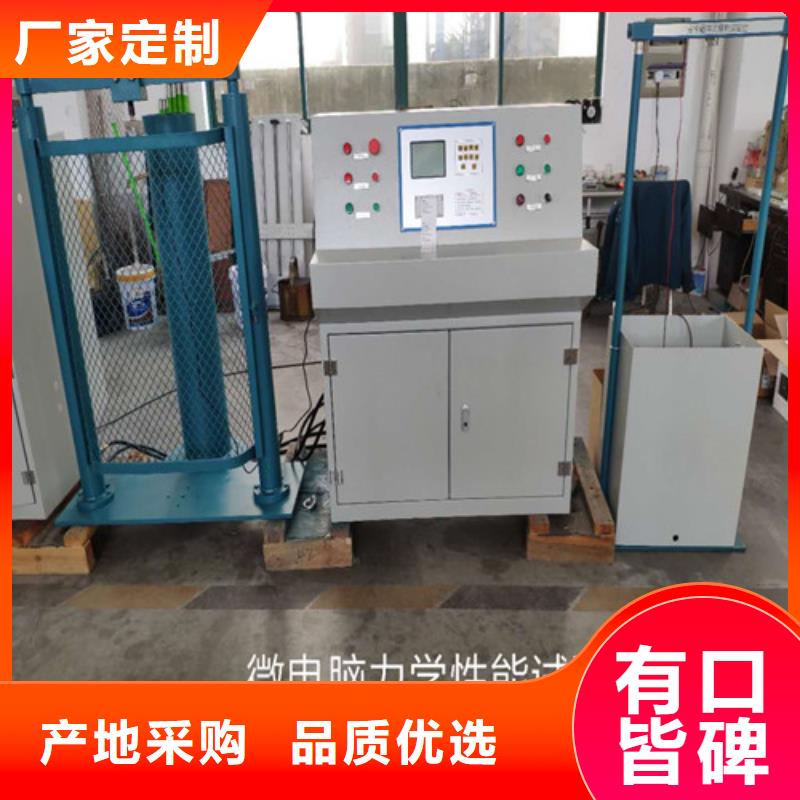

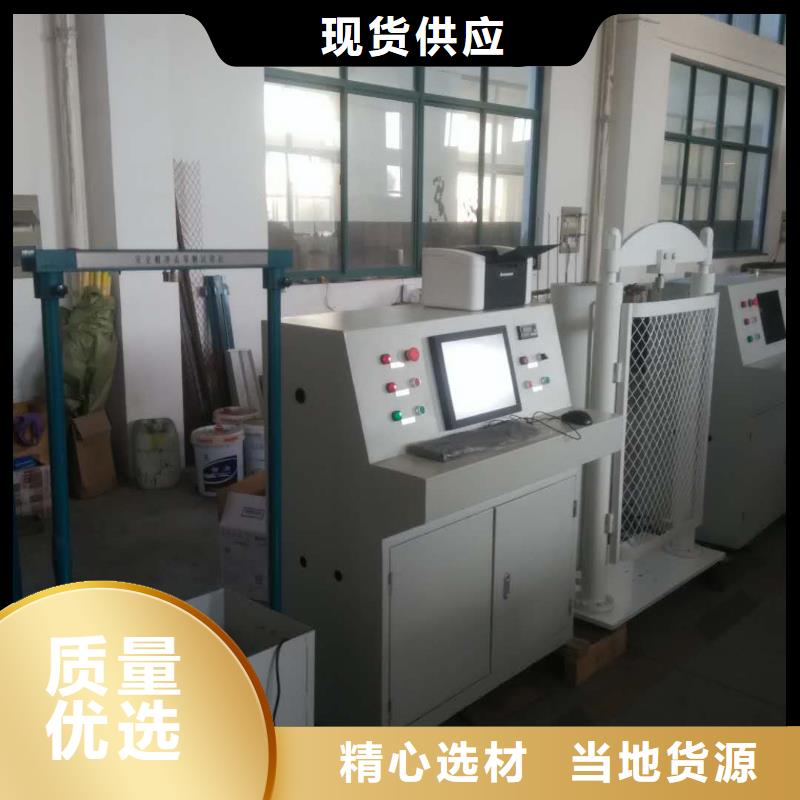

云南绝缘鞋手套耐压装置系列试验机｛（电力工器具力学性能试验机）（其中100KN、200KN、300kN和500kN为卧式）｝符合电力公司《电力工器具性试验规程》（国电发「2002」777号）要求。采用了VC程序设计系统和进口液压系统（泵站）使设备加力平稳、运行更稳定无过冲现象、保压性能更高；vc6.0设计整套自动控制程序，试验过程中显示受力曲线，可自动调整系数使数据更准确；自动形成检测报告，有峰值保持功能，可记录下试品的断裂力，打印检测结果并保存；微机操作帽冲击锤自动脱落，数据库自动保存历史记录的检测结果。还可以任意设定力值，保压时间，试验名称，送检单位及检验单位名称（详见检验报告范本），根据设定力值可作其它软、硬材质的拉压力试验。广泛适用于电力、邮电、建筑等行业的、登高工具等力学实验。二、产品性能：特点(一)控制系统1、采用了VC程序设计系统和进口液压系统2、vc6.0设计整套自动控制程序，试验过程中显示受力曲线，自动形成试验报告。3、自动调整系数使数据更准确4、打印检测结果并可以保存5、微机操作帽冲击锤自动脱落6、数据库自动保存历史记录的检测结果。7、有峰值保持功能，可记录下试品的断裂力8、还可以任意设定力值，保压时间，式品名称，送检单位及检验单位名称9、本机拉、压力测试机，能动态的显示拉、压力的受力曲线。10、加载平稳，无过冲现象，可切换手动/自动操作，使操作更方便、试验更准确。11、计算机根据设定力值和保压时间、自动加载，保压、卸载。12、具有保压功能，保压时间可任意设定。在保压段，当工件力值下跌后，自动补力13、计算机根据设定力值和保压时间可自动加载，保压、卸载。（二）卧式试验台1、试验尾部试验连接端采用滑动板，试验时可根据试品的需要将滑动连接板，移动到所需的位置，安装试品时不需要连接其它附件2、整机采用卧式落地方式，操作省力，试品安装进出方便。3、适用于测试较长、测力直较大的工器具试验。4、具有护网结构，能够直观的看到式品受力过程。。

云南绝缘鞋手套耐压装置全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。

<云南>天正华意电气设备有限公司
全自动绝缘靴手套耐压试验仪云南

云南绝缘鞋手套耐压装置简要的故障排除故障现象 原因分析排除方法备注开机无任何显示 1)电源未接通接通电源更换保险管应更换同型号保险管不能用其它型号代替2)仪器10A保险管未安装好或开路重新安装保险管或更换保险管无电流电压指示1)设备内部插件松动检查设备，排除故障 2)试验回路有开路故障检查试验回路排除开路故障注意事项为了您和设备的，请操作人员仔细阅读以下内容:1.试验时机壳必须可靠接地。2.试验时不允许不相干的物品堆放在设备面板上和周围。3.开机前请检查电源电压:交流220V±10％ 50Hz。4.更换保险管和配件时，请使用与本仪器相同的型号。5.本仪器注意防潮、防油污。6.试验时请确认被测设备已断电，并与其它带电设备断开。十四、运输与贮存■ 运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，面板应朝上。■ 贮存设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮十五、开箱及检查■ 开箱注意事项开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。■ 检查内容开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。十六、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见，请收到设备后，认真填写“用户反馈卡”及时寄回本公司。公司将对您所购买的设备建立用户档案，以便给您的设备提供更快更优质的服务。如您公司地址和联系方式变更请及时通知，以便让我们给您提供及时的跟踪服务。 十七、维护保养1.该装置使用完毕后，应将水槽放在无染的地方。2.若长期不使用应该保持水槽内清洁无污染，电极杆、绝缘杆无水分。3.使用前应测量绝缘杆的绝缘电阻，必要时用高压测试其耐压值不得低于30KV.

<云南>天正华意电气设备有限公司

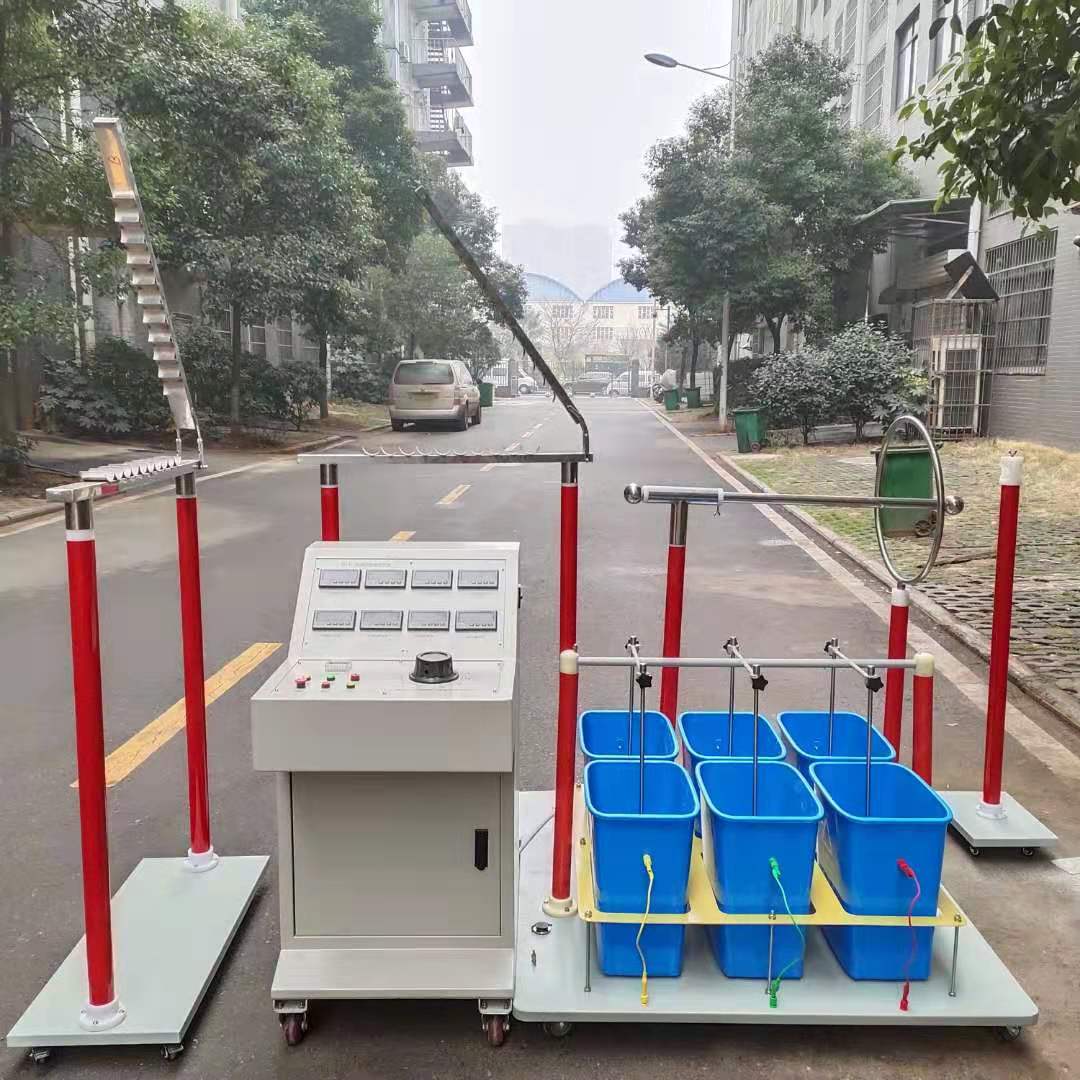

云南绝缘鞋手套耐压装置绝缘靴（手套）耐压装置是我公司根据手套（绝缘靴）的试验规程，并遵从广大用户意见而设计生产的。该产品有效的解决了过去不规则的测试方式，从而简化了测试手续，提高了测试速度。更可靠地鉴别手套（绝缘靴）绝缘杆 验电笔的泄漏电流，绝缘老化，工频耐压等参数。保障了试验工作者的，是理想的手套（绝缘靴） 专用设备。其主要特点：可同时测试 3 双手套（绝缘靴），并可读取每只的泄漏电路，准确判断不合格的手套（绝缘靴）；结构底部装配脚轮，可随意移动。二、工作原理接接入 0-220V 电源，调节工频耐压试验台，根据试验变压器的电磁感应原理，使变压器产生 0-30kV (50KV定做） 工频高压至各电极， 使手套（绝缘靴）获得规定的试验电压。根据手套（绝缘靴）试验规程，读取、纪录测试参数。成套使用接线图见图 1（毫安表六块）图 1：成套使用接线图三、结构设计该产品分二部分组成：1、手套（绝缘靴）试验车，试验车由移动托架、盛水水槽、电极杆支撑等组成；2、手套（绝缘靴）试验台，手套（绝缘靴）试验台由变压器及其控制部分组成。手套（绝缘靴）试验车装置见图 2，手套（绝缘靴）试验台

全自动绝缘靴手套耐压试验仪云南 <云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置试验机操作说明用导线将接地端与试验室的地线可靠连接。8.2 高压试验变压器的高压输出端接在侧面红色端子高压输入端。8.3 测量装置用电源线接通220V电源，进入充电状态，“充电”、“电池电压”指示灯点亮，打开电源开关，开关中的灯点亮，无线传输旁边的指示灯1秒后开始间隙闪烁，这试验机上有8个通道的电流显示“00.00”，因还未加电流，显示应该均为“00.00”，试验机上电流显示单位为mA。.8.4 绝缘靴的安装：大的不锈钢矮盘放在地上，用自来水（使其导电）放在不锈钢矮盘上，将绝缘靴浸在水上，绝缘靴内倒入适量钢珠（铺满靴底，其高度不小于15mm），把铁链放入鞋内并接触到钢珠。8.5 绝缘手套的安装：将不锈钢桶放在托盘上，桶内装入约半桶电阻率不大于100Ω·m的水(一般用自然水即可)，在被试手套内注入相同的水然后将手套浸入不锈钢桶中，使手套内外水平面呈相同高度，手套应有90mm的露出水面部分，这一部分应该擦干，把铁链放入手套中，使其浸入手套内的水中。九、电流脱扣机构9.1 本部分的主要功能是当电流大于试品设定泄漏（一般在15mA）电流或击穿时链条会自动动脱落方便判断不合格试品. 9.2 分断脱扣控制器上使用12V蓄电池供电，当泄漏电流大于设定电流值时内部电路驱动电磁铁动作，链条电极随之脱落，自动拉开距离从而断开高压，由此判断不合格试品。 十、蓄电池的维护 使用中，电池电压的指示灯仅一个亮时应停止工作，及时充电，避免蓄电池放电过度而损坏。电池长时间不用，应1-2个月对其进行一次充电，以延长其寿命。一般蓄电池的的寿命约300次。发现充满的电池很快用到电压低的现象，说明电池容量变小了，可更换电池。电池是12V免维护铅蓄电池。更换蓄电池需要打开试验机上盖，取出旧蓄电池，换上新电池固定，把旧电池上的两根引线（带插片）分别接到新电池上，注意红线接正极，黑线接负极。要保证插头良好接触。十一、充电说明试验机在高压试验前需充电。用充电器插到试验机充电插口中，通上220V电即可为电池充电，“充电”和 “电池电压”指示灯亮。随着电池电量的不断增加，“电池电压”指示灯会一个接着一个的被点亮。电池充满时“充满”指示灯亮。一般充电需2-8小时。电池长时间不用，应1-2个月对其进行一次充放电。

云南绝缘鞋手套耐压装置注意：1. 请在测量前仔细检查所有设置参数，非专业人员请勿随意修改参数。2. 请勿在测量过程中设置参数。九、打印说明试验完成后按 键进入打印程序，如图：如上图所示方可进行打印注意：1. 进行数据打印时，只能对当前测试的结果进行打印。 2. 用户在测试前直接进入打印状态进行打印，此时所打印出来的数据均为零。打印样式十、使用说明1. 将水槽注水（水槽整个三分之二），被试品注水，绝缘靴（手套）内外盛水呈相同高度，应有90mm的露出水面部分，并确保绝缘靴（手套）露出水面的部分干燥清洁，然后将高压电极置于绝缘靴（手套）内并将绝缘靴（手套）夹好。2. 绝缘靴（手套）试验车上的接地端与地网相连，绝缘靴（手套）操作箱面板接地端也与地网相连并同试验车上接地端在同一个接点位置接地网。 3. 检查总电源是否与输入电源一致（~ 220V 50Hz），用操作箱配的多芯电缆把操作箱同试验台相连接。4. 合上电源开关进入测量状态，系统自检几秒钟。5. 按下测试按钮请注意显示屏下方的提示，显示屏上的高压电压栏应有高压电压显示(kV)同时显示6路的泄露电流值(mA)。6. 在升压的过程中报警蜂鸣器会工作发出响声表示此时正在升压，请密切注视电压值和电流值。当电压升至设定电压值时，升压就会停止，此时就会自动计时，到时间后就会自动降压。(如图一)7. 注意观泄漏电流值，如有绝缘靴（手套）绝缘性能下降，此时该泄漏电流将有所指示。试验过程中如任何一路电流指示超出被试品规定的范围，系统就会自动切断高压电源，关掉电源开关找出相关原因再进行试验。8. 在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，其对应的数据将会反白显示并且被保持。系统将自动回零，以便下次试验。9. 每次做完试验后必须关了电源开关后，再打开电源开关做试验即可。使用条件1. 环境温度：0--40℃2. 海拔高度：＜1000M3. 相对湿度：＜85％4. 使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

<云南>天正华意电气设备有限公司
全自动绝缘靴手套耐压试验仪云南 <云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置注意事项1.该试验装置在试验过程中，操作人员应距离操作（空气中每米小于 20kV），工频耐压试验台必须可靠接地，接地电阻小于 0.1Ω。2.使用前应测试绝缘电阻，其绝缘电阻值应大于 2MΩ。3.使用前应检查各电气元件触点是否松动，接触是否良好， 各保护系统是否能正常工作。4.使用前，应将绝缘撑杆、电极、电极杆、盛水槽等各部位用酒精擦拭。5.试验完毕应将水放完，用棉布将各部位檫干。若长期不用时将水槽、电极杆、绝缘撑杆置于干燥通风处保存。6.工作和存放场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和侵蚀性介质。7.必须由专业人员操作，并严格遵守操作程序。七、运输及保护1.本装置运输时，应外套塑料袋防潮，箱内四周垫有泡沫防震。2.搬运过程中，应防止硬冲击。3.本装置在相对湿度不大于 80％、无腐蚀性物质、干燥通风的场所保存。全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。 仪器采用多路高压泄流测量 技术和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。 为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断 技术，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。

<云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置使用前■确认产品：·按照产品装箱清单对照检查，看是否缺少零部件。·看一看是否有破损的地方。·螺丝等紧固部分是否松动。■安装场所确认：·试验台的外形尺寸为1200MM＊500MM＊1250MM安装场所必须有足够的面积。·周围温度为-10～40℃。湿度：≤80％RH·安装场所能提供220V12A的工作电源及接地端。·请安装在无油雾，无尘埃的清洁场所。·请勿安装在木材等易燃物上。·安装场所不得有金属粉末和有害气体。·请安装在振动少，盐分少的地方。·请勿安装在阳光直射的地方。四、安装接线■安装接线原则上由本公司专业人员完成。■安装接线按以下步骤进行：二将两根绝缘管套在机体两方白锈钢的圆孔内。二将高压绝缘线穿过干变上方绝缘管里。上方套上白锈钢固定座。用ф8螺丝固定在方管上。二将六根短导电杆分别穿过方电导管，分别用星型把手固定好。二将六只绝缘靴容器放到绝缘板的相应位置，注意与底部的导电钢片相接触。二将地线接到机体侧面的接地端子上。二将电源线插入防水插座中，注意插头插座的配合。■安装接线结束后，请仔细检查一下：·安装是否牢固?·接线是否正确？·是否有工具或杂物在机体中？

全自动绝缘靴手套耐压试验仪云南

云南绝缘鞋手套耐压装置 配套使用方法1、使用前根据图 2 将绝缘撑(3)安装在移动托架(1)上再将电极杆支撑(4)两端插入绝缘撑杆(3)内将电极杆依次装在电极支撑内。2、手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下 5CM 并确保手套（绝缘靴）露出水面的部分干燥清洁然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、用 35kV 高压电缆将手套（绝缘靴）试验车上的高压输入螺母与手套（绝缘靴）试验台的高压出线口相连。用航插线将盛水槽 1-6 上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端 X1-X6 一一对应相连。4、检查总电源是否与输入电源一致(-220V 50Hz)设定好电流继电器动作值同时设点好时间继电器的动作值合上空开电源指示灯亮调压器的手轮置于零位时零位指示灯亮此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮主接触器工作调压器受电电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于 3kV 的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后应切断电源拆卸手套（绝缘靴） 换第二批重复上述方法进行试验。

<云南>天正华意电气设备有限公司 全自动绝缘靴手套耐压试验仪云南

云南绝缘鞋手套耐压装置帽试验属于抽样试验，分为冲击试验和穿刺试验一、冲击吸收性能试验（1）将帽试验传感器2与控制柜中控制控制板的右插座传感器2接口相接。将头模放在冲击传感器上；帽戴在头模上。（2）在试验前接通电源，按下电源开关。当显示屏上出现开机“欢迎你使用本设备！”画面后，先按校准键，用方向键（↑）（↓）选择传感器2 零点校准按确认键后按复位键跳回开机画面，完成传感器2校零.然后按测试键、用方向键（↑）（↓）选择“传感器2”后按确认键，出现“1＃帽”字样，旋转上锤旋钮，报警灯亮时，将圆形冲击锤吸附在电磁铁上，再按确认键便进入测试状态，随后立即旋转落锤旋钮释放冲击锤，砸向帽。并在数秒后显示冲击数据，如该冲击力小于4.900KN，则试验通过。如需打印便按打印键打印出测试报告。当再做下一只帽时便从按测试键开始重复以上步骤即可。二、穿剌性能试验将一顶完好的帽放在头模上，在试验前接通电源，按下电源开关。旋转上锤旋钮，报警灯亮时，将锥形穿刺锤吸附在电磁铁上， 随后旋转落锤旋钮释放穿刺锤，砸向帽顶中心 100mm范围内，穿剌后观察，如无穿插则试验通过。特别提醒：操作时请保持距离，慎防锤头弹出而砸伤！

<云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。

<云南>天正华意电气设备有限公司 全自动绝缘靴手套耐压试验仪云南
全自动绝缘靴手套耐压试验仪云南 <云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置一．设备就位：建议将设备一字型就位，从左往右依次是龙门液压架，电气控制柜，帽试验台。建议设备离墙50厘米以上，方便接线及维护。二．连接油管：1、准备安装用的工具：活络扳、梅花板、开口板等2、打开控制柜前后门，在油箱上方阀块上可看到两根油管管，将此两根油管分别从控制柜侧面圆孔中引出，3、控制柜中两根油管上下排列，龙门架上两组油管也是上下排列，按照“上接上，下接下”的方式连接油管。注意用力拧紧，以防漏油。三．加液压油：将46号液压油加入到控制柜中的液压油箱中。数量为36升（32公斤）。本产品已加好，可跳过此步骤。四．连电气线：将ABCN三相四线电源线一头经柜侧园孔穿进接到控制柜中的接线排对应ABCN端子上，一头连接到外部空气开关上，注意零线N不可接错；将帽试验台上两根线P01和COM连接到控制柜中的接线排对应端子上。产品出厂时除传感器和以上电缆外其他电路均己正确连接，请勿改变电气连接线。因擅自改变电气连接导致的设备损坏，将不列入保修范围之内。五．连传感器：将M12/16转接头接到龙门架上方中间的连接座中，将小拉力传感器接到转接头上，将传感器线接头接到控制柜中控制板的左插座上（传感器1）；将帽冲击传感器线接头接到控制板的右插座上（传感器2）。注意不可接错。六．试验运行：扳上墙面电源总开关，通电后按“电源开关”和“电机运行”按钮，观察电机风扇的转动方向，如不是顺时针转动，请停电后将ABC三相中任意两相掉线即可。电机转动正确后，采用手动方式操作，请一直按“油缸上升”按钮，注意观察油管连接处是否漏油？等油缸上升到处后，按“油缸下降”按钮，将油缸下降到底。若有渗漏，则对渗漏接头处重新连接。安装调试和试运行结束！

<云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置系统参数设定选择“系统参数”项，按确认键进入系统参数设定程序，输入密码（请向厂家索要），进入下一级菜单。1）试验变输出设定选择“测量线圈电压设定”项，按确认键进入测量线圈电压设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器高压输出对测量线圈的电压比。例如：配套的交流升压器铭牌中高压输出为50kV，仪表电压为100V，则本项参数应设定为500。如用户自行配置的试验变压器，必须保证试验变高压输出对测量线圈电压比误差不低于3％。2）互感器变比设定选择“互感器变比设定”项，按确认键进入设定程序，按“”移动光标，按 “∧”、“∨”键更改参数，应设定为配套交流升压器低压输入端配置的电流互感器变比。例如：配套的交流升压器输入端接入电流互感器规格为100A/5A，则本项参数应设定为20；如配套的交流升压器输入端未接入电流互感器，本项参数设定为1。说明：本项参数为系统参数，在仪器出厂之前均已设置，如需更改请与公司联系。参数设置完成需测试结果方可生效。请在设置本参数前，将仪器内存储的数据转存到数据卡上传至PC机，进行妥善保管。参数重新设置后，在重新开始试验之前必须确保本设定与实际试验参数一致。4.2.6试验记录进入主菜单选择“试验记录”项，按“确认”键屏幕将出现“确认？”提示，此时若再次按下确认键，将所有保存的试验记录。

<云南>天正华意电气设备有限公司

云南绝缘鞋手套耐压装置为了配合实施电网公司颁发的《电力工器具性试验规程》（即DL/T1476-2015），本公司根据多年的工器具试验经验，研制了力学机械性能实验设备。该机可以完成《规程》中规定的所有工器具（带、脚扣、升降板、竹（木）梯、帽）的力学性能性试验。本试验机由龙门液压架、帽试验台和包括单片机测控系统的控制柜组成，具备手动操作和自动操作系统。在自动操作系统中，通过键盘和人机对话可直接选择工器具名称进行性试验，也可自行设定参数进行其它种类器具的力学性能试验，所有的试验参数和操作提示、工作图线均显示在液晶屏上，试验结束后能打印出试验报告。性试验项目：1、大腰带（围杆带、围杆绳）2、小腰带（护腰带）3、脚扣4、升降板5、腰绳6. 竹（木）梯（选配）7. 帽本机也可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。本机特点：1、项目齐全，包括所有电力工器具的力学性能试验2、汉字菜单显示，人机对话操作3、加载平稳，无过冲现象，保护被测样品4、峰值记录（常用于帽和其他破坏性试验）5、可手动或/自动操作，操作方便、准确6、可自行设定参数做其他种类器具（如缓冲器和自锁器具等）的力学性能试验。技术参数拉力20KN小速度：30 mm /min（另分快、慢档）高度：2500mm 行程：1000 mm冲力：20KN准确度级别：1.0力值设定小示值：0.001kN电源：三相380V＋5％；50 Hz 安装尽寸： 控制柜：长1000mm， 宽750 mm，高1200 mm 受力架：长1020mm， 宽750mm，高1550mm帽：长600mm， 宽380mm，高1500mm

云南绝缘鞋手套耐压装置感谢您购买本公司全自动绝缘靴手套耐压试验装置。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。本公司在编写该手册的时候已尽努力保证其内容准确可靠，但本公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。内容介绍本手册详细介绍了绝缘靴耐压测试仪的安装、测量、使用、保养等等。获取技术支持本公司提供全天候 7×24 小时的电话热线服务。客户在产品使用及网络运行过程中遇到问题时请随时与本公司电话热线联系。慎重保证本公司生产的产品，在发货之日起一个月内，如产品出现缺陷，实行包换。一年内如产品出现缺陷，实行免费维修。一年以上如产品出现缺陷，实行有偿终身维修。
