百色交流采样现场校验仪交流变送器检测图21的上半部分显示内置标准所测得的各相电压电流、功率、功率因数和总的有功功率无功功率、功率因数、频率及装置当前的档位和接线方式。中间部分用于设置被检变送器的额定电压额定电流（或额定功率：对于功率变送器的检测，既可输入额定电流也可输入额定功率。当光标位于额定电流框里时，按或键，可在“额定电流”和“额定功率”间切换）输出范围（电压、电流变送器有0～1V、0～5V、0～10V、0～20V、0～1mA、0～2.5mA 、0～5mA、0～10mA、0～20mA、4～20mA 、1～5V、2～10V十二种输出范围可选；功率、因数、频率变送器输出范围比电压、电流变送器输出范围多-1V～0～1V、-5V～0～5V、-10V～0～10V、-20V～0～20V、-1mA～0～1mA、-2.5mA～0～2.5mA 、-5mA～0～5mA、-10mA～0～10mA、-20mA～0～20mA、1V～3V～5V、2V～6V～10V、4mA～12mA～20mA 十二种双向可选）、接线方式（三相四线有功、三相四线无功、三相三线有功、三相三线无功、单相）和检定方式（“自动单点时间”（响应时间“谐波纹波”）等信息。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检变送器的参数，有利于校多块同参数的变送器。若“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面和电能变送器单点校验”界面里有不正常显示时，请按“返回”键，可在变送器校验子菜单中按（交流变送器初始化）后，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！交流电压、电流变送器和频率变送器的自动检测在本装置的A相进行。变送器的输出接到后板对应“直流输入”的电压、电流输入端。底部五个键用于选择被检变送器的类型（图21是按“功率”后的显示）用或键，把光标移到相应信息栏目，通过数值键和键在同一栏目输入数字或选择相关选项。检定方式”栏目中的五个选项解释如下自动”根据检定规程，装置内预置了各类变送器的校验点。装置将自动检测被检变送器的这些校验点误差。单点选好某一校验点后，装置不断地检测这一点的误差（方便调试变送器的误差）时间仅检测变送器的响应时间。“谐波”——仅检测变送器的谐波影响。“纹波仅检测变送器的纹波。

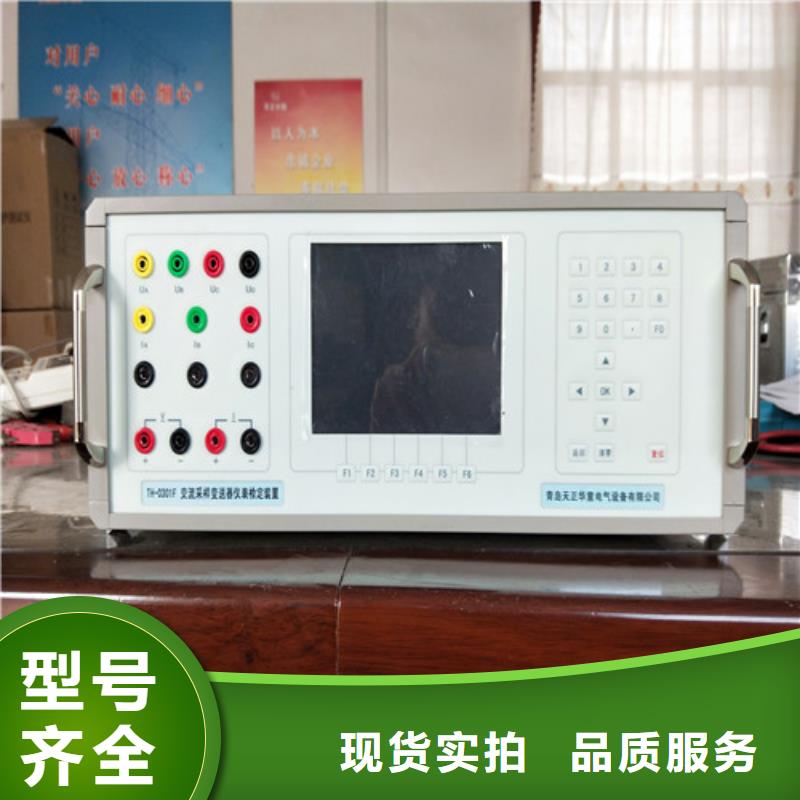

百色交流采样现场校验仪本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 可半自动或自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应

百色交流采样现场校验仪三相多功能标准表产品概述三相多功能标准表其核心部分采用32位DSP和16位高速低功耗数模转换器组成高精度工频交流采集器。既可用做校验装置的标准表，又可用做测试校验装置的校验仪。显示器采用6.5寸TFT彩色液晶屏，图表字符显示清晰。装置具有量程宽、精度高、工作稳定可靠、操作简单的特点。主要功能及特点1． 可测量交流电压、电流、有功功率、无功功率、频率、相位和功率因数；2． 可测量电压、电流谐波含量和波形失真度；3． 作为测量有功电能、无功电能标准时，输出标准脉冲频率可达2MHz；4． 可测量校验装置的电压、电流、功率稳定度；5． 可测量校验装置的标准偏差估计值；6． 可测量校验装置的三相电压对称度、三相电流对称度；7． 可测量校验装置安放被检表位置的磁感应强度；8. 可测量直流电压和直流电流（选项）；9． 变送器测量（选项）；10．设有RS-232接口，可由PC进行控制操作；11. 与交直流电表·变送器校验台配合，可组成一套高精度、高稳定度的0.05级三相交流电表测试系统。主要技术指标交流测量·电压量程(V): 6.25、12.5、25、50、100、200、400、800，全自动切换，1000V； ·电流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自动切换；·电压、电流、功率测量准确度 ±(0.03％RD＋0.02％RG)； ·电能测量准确度 ±0.05％；·标准脉冲输出 ≤2MHz；·频率测量范围 45～65Hz；·频率测量准确度 5×10-5；·相位测量误差±0.02°；·功率因数测量误差 ±0.0001；·谐波及失真度测量 谐波次数31次；谐波误差

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应
三相交直流携式检定装置百色厂家供应 <百色>天正华意电气设备有限公司

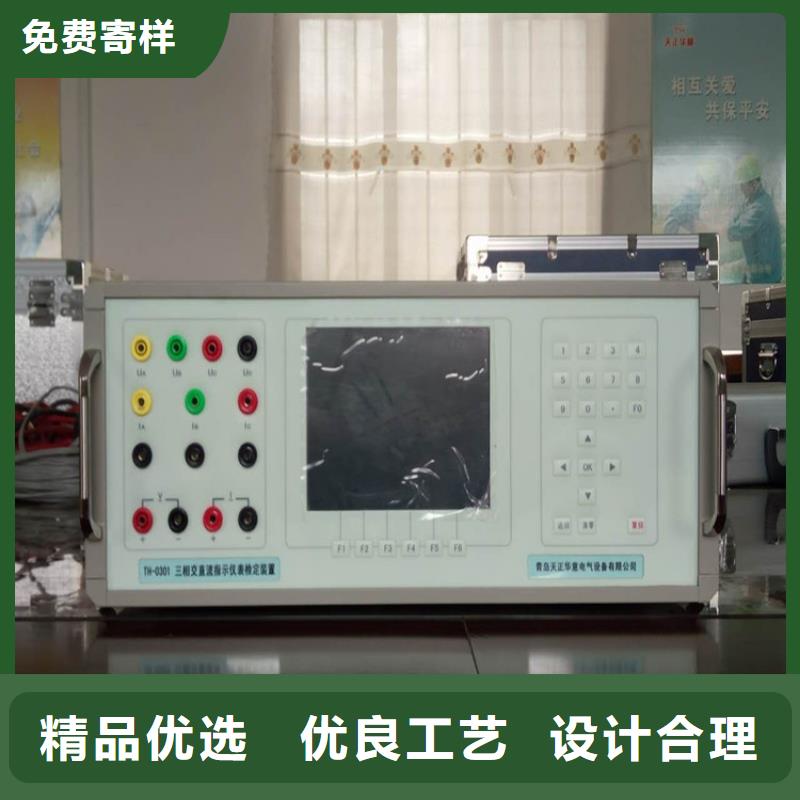

百色交流采样现场校验仪 指示仪表校验在主菜单（图3）中，按“2”键进入指示仪表检测子菜单如图10。5. 4. 1 交流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“1”后，进入“交流电压表参数输入”界面，显示如图11。图的上半部（输出检测）显示内置“标准表”所测得的各相电压、电流、功率、功率因数（或角度）和总的有功功率、无功功率、频率、功率因数及装置当前的电压档位、电流档位、接线方式；图的中部是用于输入当前类型被检仪表参数的地方；图下方的“电压”、“电流”、“功率”、“因数”、“频率”是指被检仪表的五种类型，按其对应键后，可输入当前类型被检仪表的参数和进行半自动检测。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在“交流XX表参数输入”（XX会随按图下方五种表的类型对应键而相应改变）界面里有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“4”（4:交流指示仪表初始化）后，使其回到初始状态，恢复显示正常。

百色交流采样现场校验仪【监控】当置入各数据出现错误时，可按监控键后输入数字键、再按相应的【电压】、【电流】、【频率】或【相位】键可送入相应的电压、电流、频率、相位的幅值，；【表号】1、可配合查询键使用，查询被校表的数据（以上在说明【查询】时已阐述）；2、本机在受计算机控制通讯时，按下【表号】后显示屏出现远控字样即允许与计算机通讯；如图显示：【分格】1、校指示仪表时置入相应被校表的分格数；2、在校验电能表时，用作置入被校表所须校验的圈数；【复位】则机内所有数据，恢复到初始状态；3、方向键：【←】、【↑】、【→】、【↓】为翻阅菜单及移动光标的作用。总电源开关：为开启本机电源。开机后显示屏进入主菜单，如图显示：显示屏分为上、下两个区域，以空格为界。显示屏中黄点为光标，将光标移至相应的格内则允许改变相应的各种数据。以空格以上的区域又分为显示格和数据输入格。Ua、Ub、Uc、Ia、Ib、Ic、P（功率）为输出实际值显示格，既显示本机所输出的A、B、C各相的交流电压、电流、功率。（注：在输入交流电流时，交流电流输出端应短路。在输入直流电流时，将A相交流电流输出端开路，将直流电流输出端短路。在输入交、直流电压时，电压输出端应开路。）由于本机设计的是定频、定相源，所以Φa、Φb、Φc、Hz、COSΦ显示格是数据输入显示格，根据被校表的要求在校表前输入的，具体输入方法见上。额定电压、额定电流、PT、CT、相别、分格、总分格也是数据输入显示格，具体输入方法见后。

<百色>天正华意电气设备有限公司

百色交流采样现场校验仪 频率变送器检测 在“XX变送器参数输入”（XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“频率”键，选择频率变送器检测。“频率范围”栏目中通过键，可选择五种变送器输入范围：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对包括和标称值在内的各均匀校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量三项做出过“是的选择，装置将做相应测试并在“误差”栏显示结果。功率因数变送器检测 在“XX变送器参数输入XX会随按图下方五种变送器的类型对应键而相应改变）界面里，按底部“因数”键，选择功率因数变送器检测。功率因数变送器检测提供三相三线和三相四线两种接线方式，可在“接线方式”栏目里选择（“3/3”方式时，装置自动将Ua、Uc的电压和Ia、Ic的电流升至被检变送器额定电压、电流值的；“3/4”方式时，装置自动将Ua、Ub、Uc的电压和Ia、Ib、Ic的电流升至被检变送器额定电压、电流值的；操作员根据被检变送器的接线图选择接线方式，并且对应接到装置的各相输出端上，对于装置的电流输出端没接被检变送器的，应将其短接，以免开路。三相三线被检仪表的Ub端接装置的Uo端。）。选择“自动”后按“OK”键，屏幕提问“是否要做响应时间？”，回答后屏幕第二次提问“是否要做谐波影响？”，回答后屏幕第三次提问“是否要做纹波测量？”，回答后进入自动测试误差程序。装置自动对0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一个校验点进行检测并得出误差。若用户对“是否要做响应时间？”、“是否要做谐波影响？是否要做纹波测量？”三项做出过“是”的选择，装置将做相应测试并在“误差”栏显示结果。

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应
三相交直流携式检定装置百色厂家供应 <百色>天正华意电气设备有限公司

百色交流采样现场校验仪 电能表校验校表举例：例、自动检定一只220V/5A电能常数为450的三相四线有功电度表，操作步骤如下：1、将被校表挂在校表架上并接好线，对准光电头，如需打印，则要接好打印机，打开打印机开关；2、启动总电源开关，待液晶显示屏主菜单正常显示后按【←】或【→】光标键进入电能表校验主菜单，根据主菜单提示，按数字键【2】进入三相四线的有功表校验状态；3、可用【↑】或【↓】键翻阅子菜单，进入电流档位页，根据子菜单的提示，按数字键将电流量程切换到5A档位；4、同上翻阅子菜单，进入电压档位页，根据子菜单提示，按数字键将电压量程切换到200V档；5、按【监控】键子菜单消失，屏幕上出现请输入数值，按数字键【1】【1】【0】【电压】键，电压表则显示220.00电压值输入完毕；6、按【分格】键子菜单消失，光标移至圈数一栏，按数字键送入被校圈数如按【2】再按【分格】键确认，则被校表圈数为两圈，也可直接按【分格】默认被校圈数为1圈；7、按【监控】键子菜单提示“请输入数值：”此时输入：【4】【5】【0】【参数】，注：监控键为一个多功能键，需和其他键配合使用：a、可作为退出当前子菜单，显示主菜单，b、也可配合功能键及数字键置入相应的参数；8、检查光电头采样是否正常；9、按【校验】键屏幕显示：1、自动检表，2、单点检表，根据提示按数字键【1】本机进入自动校验，并自动上升相应的电流幅值，根据光电采样计算并显示误差；10、如需单点校验，则按数字键【2】，被校表误差将误差栏中显示，这时请按【↑】或【↓】键移动光标至电流根据子菜单选择您所需校验点的电流幅值。存表总清密码：

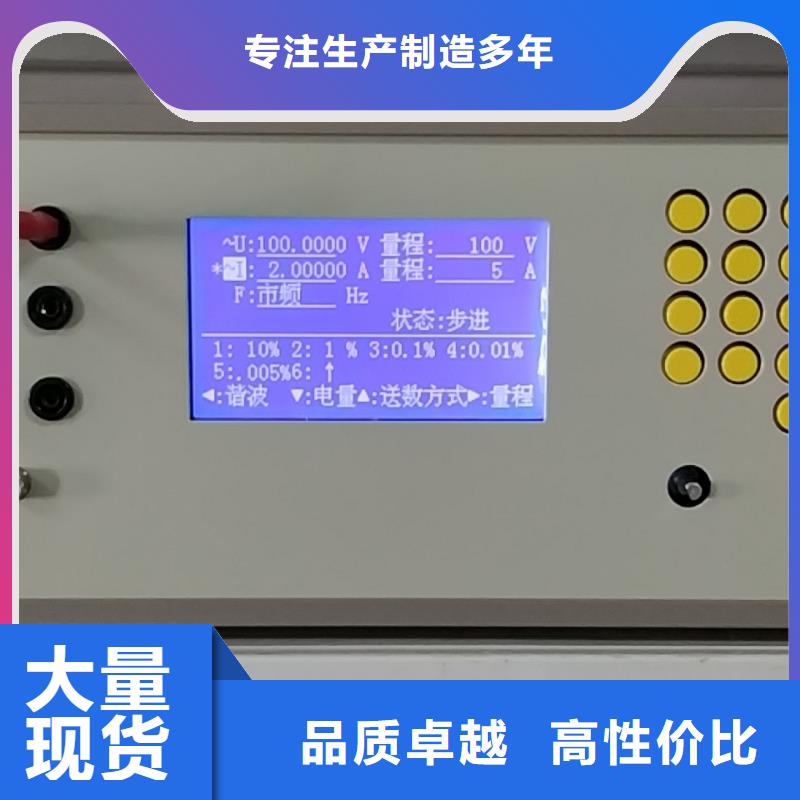

百色交流采样现场校验仪 使用细则：5.1、仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％、50Hz±2％，避免在电源波动较大的地方使用。5.2、开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。5.3、电源插座上的地线应良好接地。5.4、接通电源开关，液晶屏显示对应的量程和项目。本机一般不需预热即可达到规定的精度。5.5、根据被检表的性能和量程选择相应的量程，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有在液晶屏显示“通”时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。5.5.1、频率的选择：按动频率键（循环键），液晶屏窗口有显示5.5.2、输出调节： （1）“按位”调节，将开关拨到“位”侧，按动液晶屏数字对应的上升、下降键一次，对应的位加1、减1，按动上升、下降键不动，对应的位连续加1、减1。如果按动 位，只能调节到满量程值（或设置量程）的100％，以免误操作损坏被检表！（2）“按百分比”调节，将开关拨到“％”侧，按动液晶屏数字对应的上升、下降键，可按照量程值对应的百分比调节。5.5.3、如果按动100％上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。5.5.4、每一次测量完毕，应按住100％下降键2~3秒钟，使输出回零，再做下一次测量，以免对被检表造成损坏！5.5.5、当出现“超载”时，液晶屏显示“断”，校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。5.5.6、ACI从“高阻表”和“-”是高内阻表电流输出（0-1A）。5.5.7、钳形表校验时，将钳形表开关拨动钳形表侧

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应 <百色>天正华意电气设备有限公司

百色交流采样现场校验仪 如需进行其它档位、其它相别的源校准时，只要按“7”键切换到所需校的档位，再按数字键“8”选择其它相，选好后按本节A．2校准方法校准。档　位 交流电压档位表校准在图29界面中，按“9”键进入“交流电压档位表校准”界面如图31。同样通过数字键“7”选择档位；数字键“8”切换相别；数字键“9”可切换到交流电压档位“源校准”。其校准方法与源校准一样。C 存储每完成一档的各相电压档位源、表校准后，先按“存储”键再按“OK”键以确认新的校准系数。D 复位完成全部交流电压和交流电流校准工作后，按“复位”键装置进入开机初始状态。只有按了“复位”键以后新的校准系数才起作用。如果未按“复位”键而按“返回键”退出档位校准回到主菜单，又由主菜单进入源操作界面或校表界面，装置将执行校准前的数据而不是校准后的数据。5．7. 2. 1. 2 交流电流校准在任意档位校准界面中，按屏幕下方的“交流I”键即可进入“交流电流档位源（表）校准”界面。交流电流校准也分为交流电流档位“源校准”和交流电流档位“表校准”。其校准操作与交流电压校准方法一样。5．7. 2. 1. 3 直流电压校准直流电压校准分为直流电压档位源零点校准、直流电压档位源满度校准、直流电压档位表零点校准、直流电压档位表满度校准。其中“直流电压档位表零点校准”、“直流电压档位表满度校准”用于测量变送器输出的内置标准表的校准。A 直流电压档位源零点校准A．1 在任意档位校准界面中按“直流U”键，即可进入“直流电压档位源零点（表零点、源满度、表满度）校准”界面。可通过数字键“9”、“0”选择“直流电压源零点校准”界面如图32。“8”键在此无效，因为直流只有一相输出。

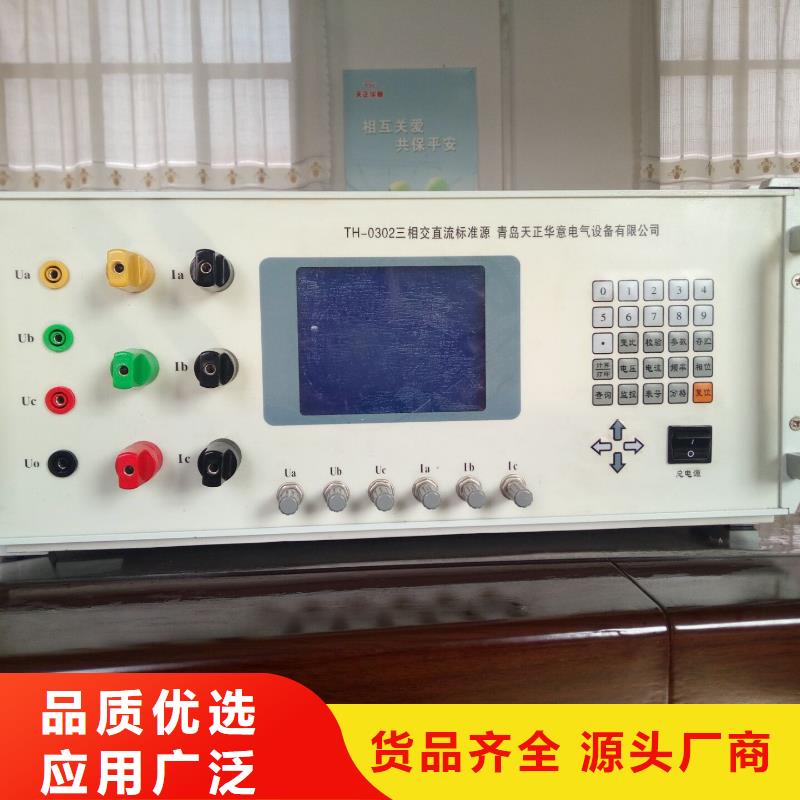

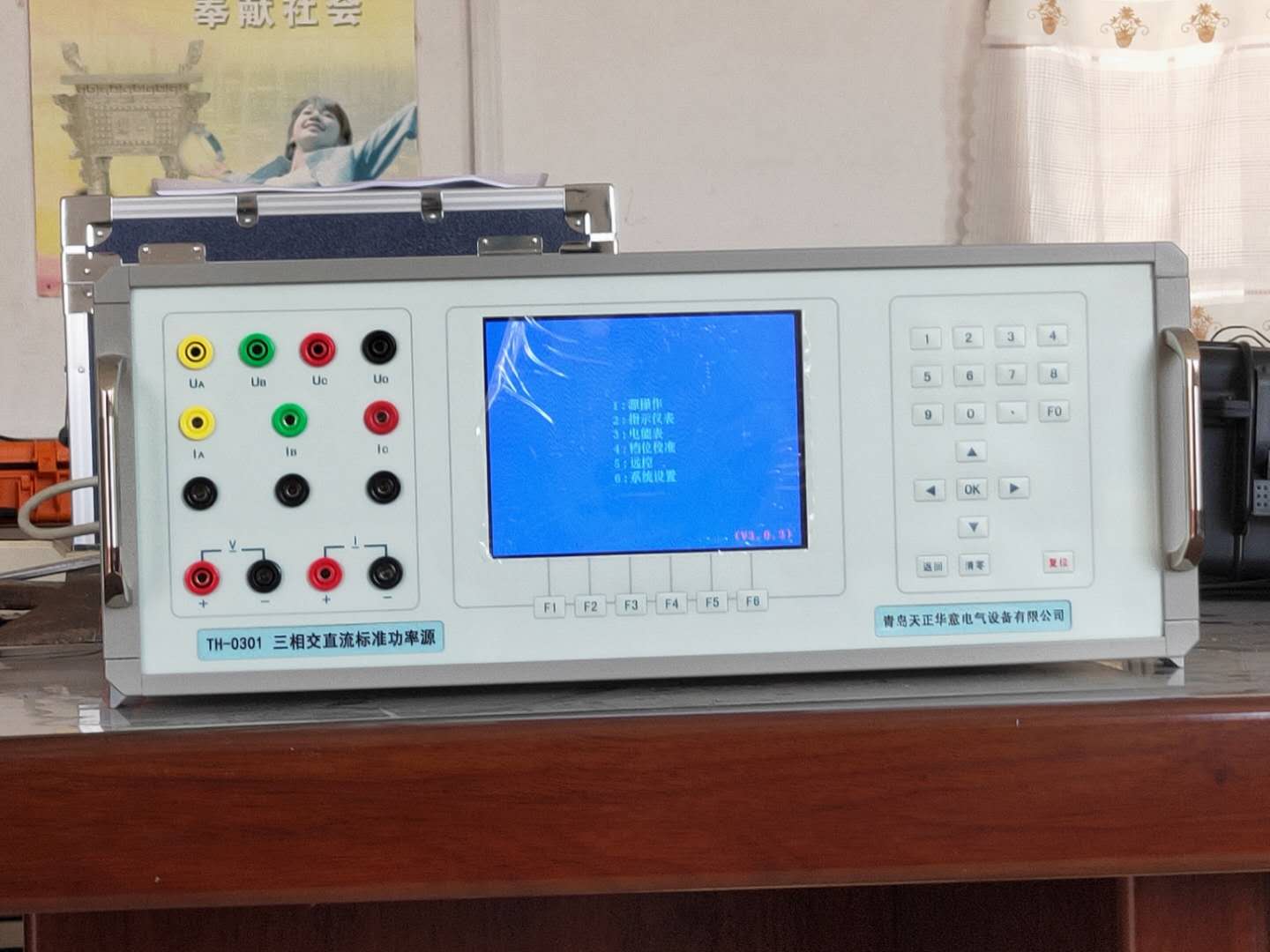

百色交流采样现场校验仪 三相交直流标准源，是根据标准和规程而设计的一种检定装置，不需要外配标准表，可对0.5级以下单、三相交/直流电压表，交/直流电流表，功率表进行自动或手动校验，此外还可以对频率表、相位表、功率因素表、变送器、电力负荷变量器、功率继电器进行校验检定。二、本校验仪技术指标符合：JJG597—05交流电能表检定装置规程SD 111—83交流仪表检定装置校验规程SD 112—83直流仪表检定装置校验规程三、主要特点：1、数字调频、调相、调幅、智能化设计、操作由键盘控制；2、电压、电流输出具有恒压、恒流特性，定频、定相功能；3、多功能标准表具有功率、电能、交/直流电压、交/直流电流标准；4、直流输出与交流输出分开；5、输出电压短路、输出电流开路具有自动保护功能，并有声光提示；6、背光式液晶显示直观明了；7、采用编程方式电表进行检验，直接显示误差并打印测试结果；8、具有除电能表外的软件修正标准表功能。四、主要技术指标：1、输出电压档：30V、100V、200V、400V、600V调节细度为0.01％，各档有20％余量；2、输出电流档：0.1A、0.5A、1A、2.5A、5A、10A、20A调节细度为0.01％，各档有20％余量；3、输出频率范围：45—65Hz，调节细度0.01Hz；4、输出相位调节：0—360°，调节细度0.1°；5、相角对称度：三相四线电压120°±0.5°、三相三线电压60°±0.5°、电流120°±1°；6、输出波形失真度：电压、电流波形失真度＜0.5％；7、直流电压与交流电压相同并增加直流75mv档；8、直流电流与交流电流相同并增加直流1mA档；9、输出直流电压、电流纹波为≤1％；10、输出电压、电流、功率稳定度为0.02％/2（分钟）；11、输出电压、电流表准确度0.1％；12、输出电压、电流每相额定容量为20VA，输出直流电压、电流额定容量为15VA；13、供电电源：220V±10％、50Hz±1％线路无突变负载；14、工作环境温度：-5℃—35℃、湿度为85％，无腐蚀性气体；15、体积：长350×宽430×高190（mm）；16、重量：25Kg

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应

百色交流采样现场校验仪 多功能电参数现场分析仪是通过在线检测单相/三相电能表、计量装置的综合误差从而初步判断该装置是否存在故障，并能准确找出故障点的综合检测仪器。该产品保留钳型万用表的外形，增加了多种电力系统专用功能，体积小，功能齐全，使用更方便。在使用本仪表前，请仔细阅读使用说明书并请注意有关工作准则。二、工作准则使用注意事项2.1 当仪表或测试表笔外观破损时，请不要使用。2.2 仪表只有和所配备的测试表笔一起使用才符合标准的要求。2.3 手握钳表测量时，应将手指放在表身的护环后面。2.4 当屏幕显示时，表示低电量，请及早更换电池，避免错误读数。2.5 当长时间不使用时，请将电池取下，并避免存放于高温高湿的地方。三、功能及特点3.1 电流回路测量均由高精度钳型电流互感器完成。3.2 在线校验单相电能表(带CT或不带CT)电表误差。3.3 可在线用实测电能的瓦秒法检测高压和低压单/三相电能表(带CT或不带CT)基本误差及综合误差。3.4 在不停电，不改变计量回路接线的情况下检测出计量装的各种故障。3.5 测量电压、电流、功率、相角、功率因数、频率等多种电参量。3.6 实时测量低压计量装置的CT变比。

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应
<百色>天正华意电气设备有限公司

百色交流采样现场校验仪表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室。电厂和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电压、电流、相位试验点丰富，便于操作。? 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

三相交直流携式检定装置百色厂家供应

百色交流采样现场校验仪 注意事项：1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2、本仪器输出电压达1000V，操作时应注意人身。3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。4、作交流项目检测时，避免在有输出的情况下，切换频率。5、关机前，请切断所有输出。1、概述TH30系列多功能钳形表校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、各种指针式三用表及直流0.1级，交流0.2级以下各类表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。2、工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。

<百色>天正华意电气设备有限公司 三相交直流携式检定装置百色厂家供应

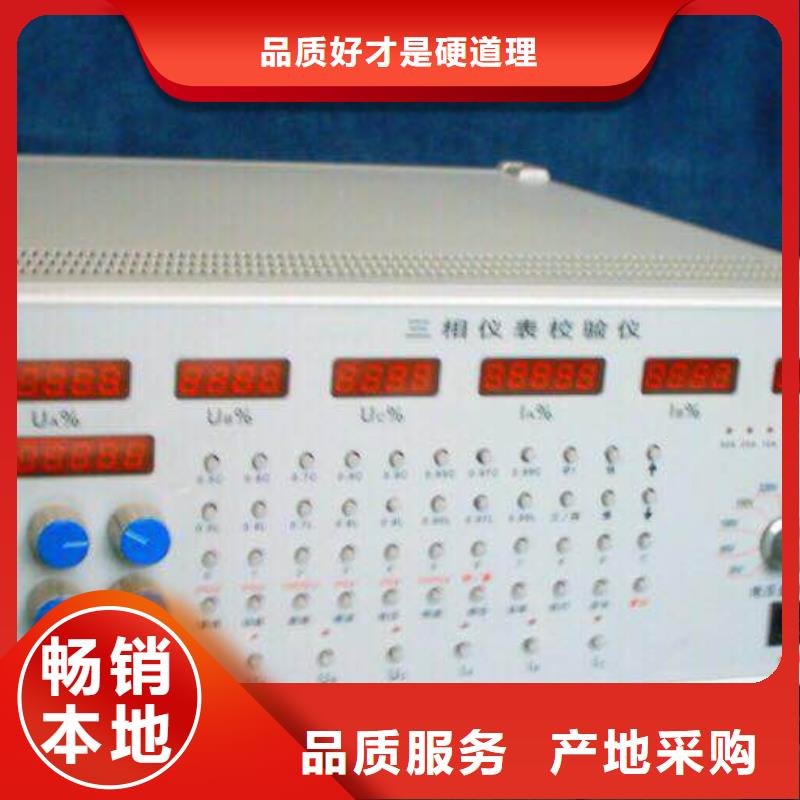

百色交流采样现场校验仪 交流电压表1、将被校表与本装置的电压输出端任意相连接，看主菜单显示选择交流电压表，按数字键【5】（同上例）2、根据子菜单选择电压档位100V后，按【变比】键光标移至PT栏，按数字键置入变比【2】【2】【0】【0】【变比】键确认；3、按【分格】键，光标移至总分格数，按数字键【4】按分格确认，光标移至分格栏，可继续按【分格】键默认分格数为1；4、置入被校表参数，按【参数】键，光标移至交流电压栏，按数字键【2】【2】【0】【参数】确认5、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按【2】键进入单点校验，根据子菜单提示，按【电压】键【1】—【8】个数字键。对准被校表分格时按【计算】键，根据子菜单提示完成被校表的校验。例4、校一块45Hz—60Hz的频率表1、根据主菜单提示，按数字键【0】如右图所示2、移动光标至电压栏，按数字键【0】升电压；　3、按频率键时操作【1】—【8】上升或下降，即可校验例5、校一块电压为350KV/100V，电流为600/5A，30Mvar，3分格，双向二元件无功表1、将被校表与电压输出端A相、B相及C相连接，电流输出端与IA、IC连接；2、看主菜单，按数字键【3】选择二元件无功表，根据被校表选择电流量程，按数字键【6】，按【↑】键移动光标至额定电压栏，按数字键【3】选择100V电压量程；
