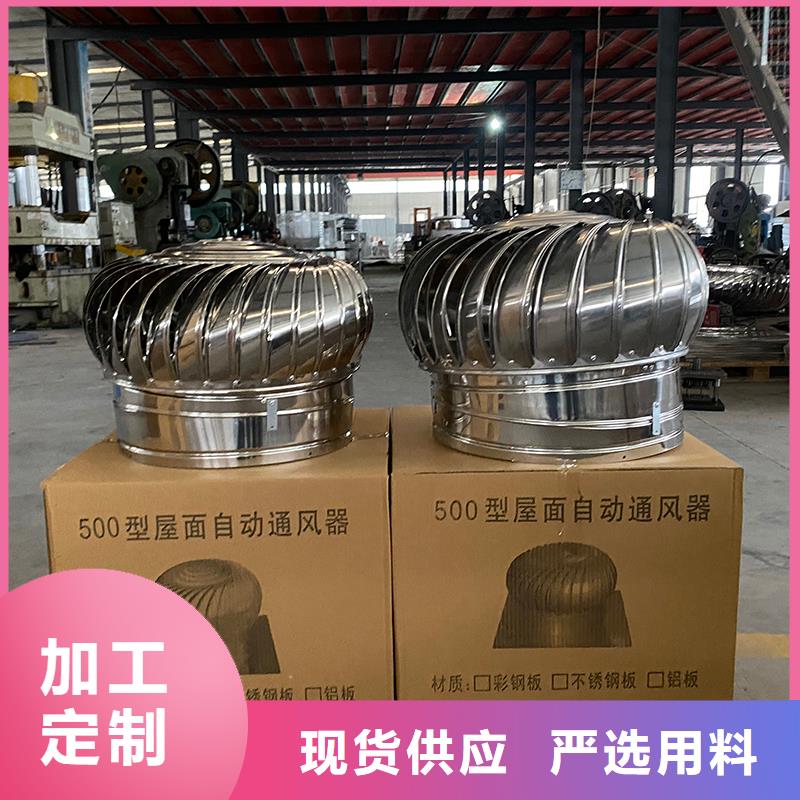

本防风雨帽，适用于新建，改建，和扩建的多层，中高层，高层，超高层住宅厨卫排气道系统，酒店卫生间竖向排气道选用。工作原理：宇通排气道系统通过将五防拔气阀，安装于排气道进气口，完成空气动力学伯努利方程所表述的流体内部动压与静压在五防拔气阀内转换，实现降低进气口负压，或将五防倒流阀安装于排气道进气口，完成进气流与排气流同向，减少气流阻力，再通过将拔气风帽安装于排气道出口，在自然风作用下产生拔气。宇通排气道系统在五防阀和拔气风帽共同作用下，实现了大排量，低电耗，小噪音目的。BPS-III全能无动力排风帽采用304不锈钢材料以螺旋叶片叠加制作，防风防雨，防自然风倒灌。结合系统内排气与外部风能以自动旋转方式形成局部负压状态，化解高层风阻力为抽力，增加排气系统的排量，＊＊＊解决高层与超高层住宅以上层排油烟不畅的问题。楼顶烟道拔气风帽

1.采用外导流式高性能防火止回阀，可引导烟气向上排放、当地调节各楼层排气量均衡，且不占用排气道内部空间。2.排气道内部设有对称的文丘里变压板和可调式导流构件，可产生“烟囱效应”，降低排气口处的气流静压(基本为负压状态)，有利于烟气顺畅排放。 3.发生火灾时，如果厨房排气道烟气温度升至150℃时:卫生间排气道烟气温度升至70℃时，感温元件动作，防火止回阀将自动关闭，隔断排气道与住户之间的连接通道，防止火灾蔓延，确保住宅建筑的。 4.采用上排气式防倒灌风帽，有效防止风雨倒灌，可实现烟气高空排放，不影响上人屋面的使用功能。 5.采用承插式连接，提高排气道接缝处的密闭性，防止排气道内的烟气外泄。 D系列装配式排气管道系统由排气道、本地装配式连接件、当地防火与止回部件、本地四叉形组合可调节装配式风帽等构成，可根据需要，配置适合单机排放或多机排放的净烟排油烟气装置。该排气道系统具有如下技术特点:1.排气道采用单管道结构，也可采用多段变截面，排气道长度方向设有承重加强；排气道连接采用装配式连接方式，组装方便，便于施工安装、检修、管道更换、本地系统改造；排气道进气口的位置和方向不受限制。2.排气道接口处的防火与止回部件提供了联动防火与止回部件和可调节防火与止回部件共两种选择；防火与止回部件上设置了应急关闭装置，可人为应急强制关闭阀门，确保性。楼顶烟道拔气风帽

A-ZF-BPS-CK型单侧开式防火止回阀采用侧向开启方式，阀门的开启与闭合与吸油烟机同步，阀门盖板开启时与排气道呈垂直状态，向侧上方排风。阀体闭合时阀门紧贴排气道，阀体不占用排气道通风截面，不影响整个排气系统的通畅性。止回阀采用倾斜式防火结构，发生火情时能强制自行关闭。侧开式防火止逆阀附有安装底板，当阀体需维护保养时，将四周的安装螺丝旋下，阀体即可拆下当止回阀位于吊顶上方时，必须在吊顶设置检修孔，开孔尺寸应大于300x300。A型排气道防串烟、本地防火技术的特点全部由阀体实现，A-ZF-BPS-CK型侧开式止回阀是系统核心部件。应配套使用。 在安装止回阀时,排气道上的开洞尺寸为φ170。当排气道有外包墙时，外包墙开孔尺寸为250x250. 安装止回阀底板时，底板背后应涂上水泥浆，以提高接口部位的密封性。 止回阀用4只M4螺栓固定在安装底板上，阀门的转动轴应处于垂直状态。 止回阀安装后，用手轻推开阀门，阀门能自动复位关闭时，产品安装合格。楼顶烟道拔气风帽
