变压器油色谱在线监测系统采样指示：数据采集过程中启动，时间约20-30分钟，其它时间处于常闭状态。4、通讯指示：系统通讯进程指示。系统开始运行与数据上传过程中闪烁，其它时间保持常闭状态。5、恒温A指示：色谱柱温度控制指示。6、恒温B指示：油室温度控制指示。7、压力指示：载气压力正常指示。载气欠压时熄灭。8、吹扫指示：色谱柱吹扫过程指示。9、柱温控制器：控制并恒定色谱柱的气体分离温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。10、油温控制器：控制并恒定油室中变压器油的温度，温度漂移小于0.5℃。绿色显示为实时温度值；红色显示为设定温度值。11、开/关：启动按钮。12、电源指示：装置上电状态显示，常开状态。图4-2面板布置图5安装、运行及维护5.1标准配置1、单套变压器油色谱在线监测系统配置表序号设备名称规格型号外形尺寸单位数量备注标准配置1现场数据采集器720×420×1400mm台12循环油管紫铜管外径6mm米303安装法兰由采购商或用户提供尺寸，生产商加工。生产商可提供标准法兰图。个24球阀不锈钢外径6mm，通径4mm个15不锈钢减压器15-2.5kg/cm2个16载气管不锈钢管外径3mm，通径2mm米0.57载气纯净空气15L/瓶瓶28网线屏蔽线箱19系统软件光盘套110产品使用手册本111检验报告单份112保修凭证份1非标配置1微水检测芬兰维萨拉TMM162套1非标配置配项生产商按市场优惠价提供2动力电缆3×1.5mm，铠装屏蔽电缆。长度按现场实际测量配置。

变压器油色谱在线监测系统当额定电压Ur＞60V时，试验电压为5kV；当额定电压Ur≤60V时，试验电压为1kV。装置无击穿及元器件损坏现象。2.4机械性能1、振动抗振动：5Hz～17Hz 0.12″双峰位移 17Hz～640Hz 1.7峰-峰加速度2、冲击与碰撞抗冲击：10G峰-峰加速度（12ms）2.5抗干扰能力1、承受静电放电抗扰度试验装置的外壳端口能承受GB/T 17626.2-2006中规定的试验等级为4级的静电放电抗扰度试验。同时，干扰消失后，装置正常工作。2、承受辐射电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.8-2008中规定的试验等级为5级的工频磁场、GB/T 17626.9-1998中规定的试验等级为5级的脉冲磁场抗扰度试验。同时，干扰消失后，装置正常工作。3、承受射频电磁场抗扰度试验装置的外壳端口能承受GB/T 17626.3-2008中规定的试验等级为5级的射频电磁场抗扰度试验。同时，干扰消失后，装置正常工作。4、承受快速瞬变抗扰度试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17626.4-2008中规定的试验等级为4级的电快速瞬变脉冲群抗扰度试验。同时，干扰消失后，装置正常工作。5、冲击（浪涌）试验装置的电源端口、通信端口、输入和输出端口能承受GB/T 17262.5-2008中规定的试验等级为4级的浪涌（冲击）抗扰度试验。对电源端口、信号端口施加干扰时，装置在技术要求规定范围内能正常运行；对通讯端口施加干扰时，允许通讯暂时中断，但能自行恢复。

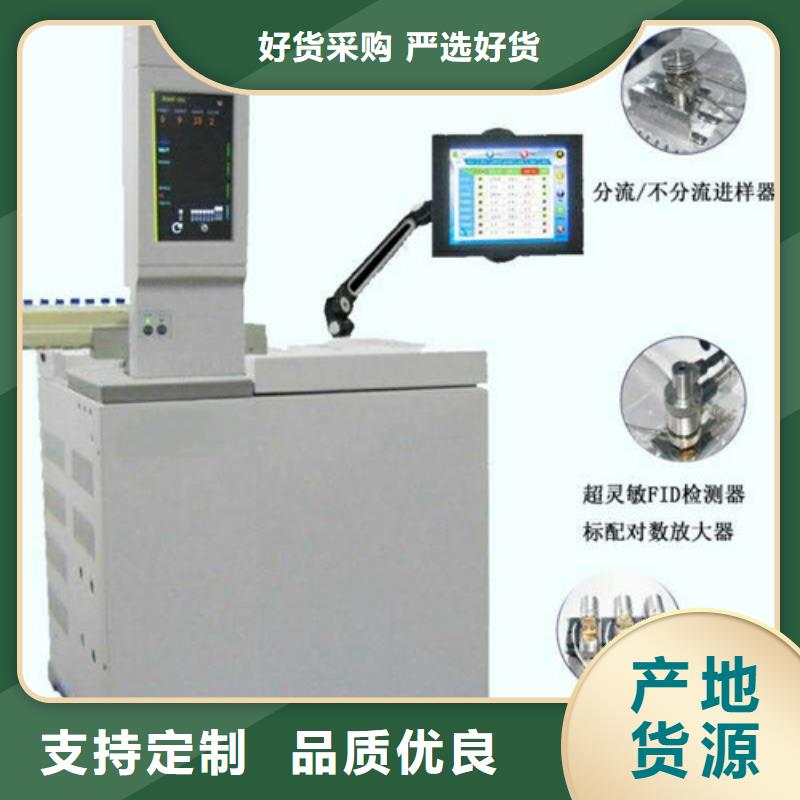

变压器油色谱在线监测系统 电源：仪器用220V/50HZ交流电源，电源的输入线路的承受功率，必须大于仪器消耗功率(约3kw)；电源接线板要接触可靠；当外供电源电压波动较大时，要用5～10kw的稳压器或调压器及时调压，否则将对仪器性能产生重大影响。（3）地线：为保证仪器性能及使用者的人身，仪器必须和大地可靠相连。建议用铜网或铜板埋入一米深以下的湿土中，土中加1Kg食盐，来埋设地线。用2 mm＊10 mm的扁铜带电焊引出并接到仪器的接地端，不允许用电源中线代替地线，不允许将地线接在自来水管或暖气片上。（4）气源与气路管路：须用高纯惰性气体和纯净空气。氮气和氢气要由高压钢瓶或氮气、氢气发生器供给。空气可由无油空压机供给，方便时用高压钢瓶。用高压钢瓶时，氮气、空气可用氧气减压阀（0-25MPa/0-2.5MPa）,氢气为专用氢气减压阀，为反丝（0-25MPa/0-0.4MPa）.本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.25MPa 空气：0.4MPa。当使用电子捕获检测器时，载气必须用纯度为99.999％以上的高纯氮气，再加上脱氧管。安装注意以下几点：?先参阅有关使用高压钢瓶的资料，按要求操作，装好减压表。?气瓶放置牢靠，周围严防明火和电火花存在。（5）电子捕获检测器使用Ni63放射源，需在检测器的排出口装上排气管、使气体排出室外，同时用标签注明有放射性同位素存在。（排出口高出房顶，且管口朝下，以防进雨。）。
