天津地下电缆管线探测仪操作1．基本操作发射机短按POWER键开关机， 有电源指示灯指示。LCD显示屏显示当前电池电量大小和脉冲信号信息。按背光键开关LCD背光灯。接收机短按POWER键开机，LCD显示功能菜单页面，若开机后LCD不断黑屏闪烁，可能电池电压不足，请充电，按POWER键关机，本仪表开机15分钟后自动进入预关机状态，30秒后自动关机，按下任意按键可退出预关机状态，仪表可继续工作。开机后进入功能选择界面：线缆识别、电压测量。按上下箭头键可切换选择，按ENTER键确认进行当前选择并进入相应界面。按ESC键退出当前界面返回上级界面。进入线缆识别界面，显示信号强度电子表盘、增益强度、当前识别状态和电池电量信息；按左右箭头键调节增益强度1～5级，第5级信号放大强；按上下箭头键可以调节LCD背光亮度。进入电压测量界面，显示交流电压大小和和电池电量信息；按上下箭头键可以调节LCD背光亮度。2．发射机测试操作注意 有电，危险！必须由经培训并取得授权资格的人员操作，操作者必须严格遵守规则，否则有电击的危险，造成人身伤害或设备损坏。请确认目标电缆是否已经停电，两端的导体线芯是否已经与系统分开。发射机检查1、在把发射机接到电缆上之前请检查发射机的状态。2、输出信号检查：把红色鳄鱼夹测试线和黑色鳄鱼夹测试线连接到发射机相应的插座上，把红色鳄鱼夹和黑色鳄鱼夹短接，按下发射机开机键。3、将手持接收机的柔性线圈钳住测试线，发射机红色测试线信号输入柔性线圈上，按柔性线圈上箭头指向输入，接收机开机，绿色光栅顺时针动态指示，同时LCD下方显示“电缆识别成功”，并伴有“嘀”提示音，表示仪器能正常工作。若柔性线圈输入脉冲编码电流方向钳反，则红橙色光栅逆时针动态指示，LCD显示“非目标电缆”。4、发射机电池电量检查：按下开机键，LCD实时显示电池电量，当电池电压低于约9.5V时，有低电量符号显示时，表明电池欠压，需要充电。

天津地下电缆管线探测仪架空线接地故障定位仪，适用于架空线路，在线路发生接地故障后，可用本设备对接地点进行定位。本设备采用低频交流模式，避免系统分布电容影响。空间磁场传感器定位方式在线路正下方检测特征信号无须登杆挂接传感器，具有操作简单，使用方便的特点。本设备是一套便携设备，可进行多条线路的故障定位。整套设备由发射机、接收机、空间磁场传感器及附件组成。发射机内置大容量锂电池，方便使用和携带。发射机 接收机空间磁场传感器 发射机接线盘 功能特点?用途：220V-35kV 架空线路小电流接地故障查找定位?适用于过渡电阻小于5k的故障。?采用空间磁场传感器检测特征信号，无须登杆挂接传感器。?发射机具有过流保护、过热保护功能。?发射机内置大容量锂离子电池组，携带方便。?接收机采用全数字化高灵敏度信号处理。?具有波形记录功能，判据简单。三、技术指标 1.定位精度：?空间磁场检测方式＜20米 2.发射机技术指标：?输出频率：20Hz?输出电压：不小于AC600V?输出功率：不小于80W?输出电流：不小于300mA?电源：内置48V，10Ah锂电池组；?充电器：输入AC100-240V，50/60Hz；输出54.6V/3A； ?体积： 450×240×270mm。质量：12.5kg3.接收机技术指标：?空间电流测量范围：0~300mA测量精度：10％?显示方式：800×480高亮彩色液晶，阳光下可视?电源：内置锂离子电池组，标称电压3.7V，6700mAh。?充电器：输入AC100-240V，50/60Hz；输出5V/2A； ?体积226mm×120mm×55mm。质量：0.9kg；4.使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔＜4500m。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

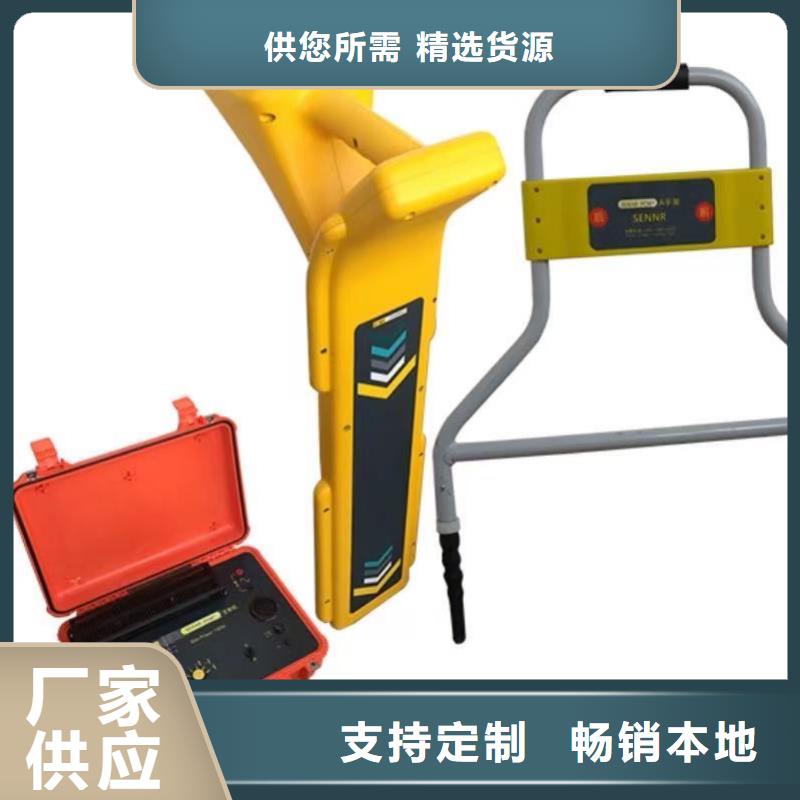

天津 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如下图所示：图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津 地下电缆管线探测仪 注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装在两端接地）。?管线不同分段之间，或管件和管道之间可能是绝缘的，如果绝缘则需设法将其电气连接，否则不能使用卡钳耦合法。?是否在管线上有效地感应出电流，只能通过接收机的探测效果来判断，如果不能正常探测，则换用其它信号发射方法。?卡住管线时，确保卡钳的钳口完全闭合，并确保钳口无异物、不生锈。3、界面介绍发射机开机状态下，自动检测连接的附件并工作在卡钳模式，屏幕显示如下：图2-2-3 卡钳耦合输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。卡钳耦合法的频率选择方法和直连法相同。5、输出功率调节按输出减小键 和输出增大键 调节输出水平，共分10档。使用卡钳耦合到管线上的电流远小于直连法，应尽量使用输出水平。卡钳耦合法无法显示耦合到管线上的电压和电流。三、辐射感应法当管线无外露点，需要使用辐射感应法；在地面开挖前，需要探查地下有无管线时也主要使用辐射法。

天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司 <天津>天正华意电气设备有限公司

天津地下电缆管线探测仪注意事项：?接地钎位置的选择：为保证探测效果，接地钎应与管线距离5m以上，而且黑色接地导线应尽量和管线方向垂直。?不要将黑色接地夹连接到自来水管或其他管线上，否则会使这些管线上也会有发射信号，从而干扰目标管线的正常探测。?接地钎和目标管线之间不应有其他管线，否则这些管线上也会感应到发射信号，从而产生干扰。可在打接地钎之前用无源探测的方法进行检查。?确保良好连接：如果管线连接处有绝缘漆或锈蚀严重，需要先将其清理干净，确保红色鳄鱼夹直接和管线的金属部分连接。?管线不同分段之间或管件和管道之间可能是绝缘的，如果绝缘则不能使用直连法，或者需要设法将绝缘的两部分之间进行电气连接。检查方法：确认接线正确后，打开发射机观察输出电流，如果电流过小，以至于无法正常探测，则有可能是管道绝缘。3、界面介绍及管线电压检测长按开关键 ，打开发射机电源。发射机自动检测连接的附件并工作在直联模式。在直连状态下，将会首先进行管线自身电压的测量，屏幕显示如下：图2-1-3 管线电压测量界面若管线自身电压超过限制（50V），则停留在电压检测界面，并显示警告标志，不输出信号以保护仪器不被损坏屏幕显示如下：图2-1-4管线电压超压警告界面若电压正常，则数秒后自动输出信号屏幕显示如下：图2-1-5直连输出界面显示4、频率选择按频率减小键 和频率增大键 选择发射频率。共有五种频率可供选择：640Hz，1280Hz，10kHz，33kHz，83kHz。开机默认1280 Hz。总的来说，选择哪一种频率并没有通用标准，可根据以下原则和实际接收探测效果灵活选择：?一般接地良好的电缆或管线，使用开机默认的1280Hz即能完成大部分测试。?长距离管线的跟踪选择较低频率（640Hz和1280Hz）。低频信号传播距离长，而且不容易感应到其他管线上；而且这两种为复合频率信号，接收机能够进行跟踪正误提示。?一般管线的跟踪可以使用中高频率（10kHz），信号传播距离比较远，对其他管线的感应也不是很强。?高阻管线（如对端浮空的电缆芯线、带防腐层的管道、铸铁管等），选用较高频率（33kHz或83kHz），高频信号辐射能力强，但传播距离较近，且易感应到其他管线。?在能够正常探测的情况下，应优先选择低频。

天津地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津地下电缆管线探测仪识别步骤1、确认发射机工作正常：请严格按照发射机说明书中的要求进行检查。2、近端识别确认：在发射机一端用柔性线圈卡住电缆有铠装或铜屏蔽的部位（如果有困难，就卡住发射机的红色连接线）；柔性线圈接口上的箭头指向电缆远端；调节增益，让彩色电子表盘指示8或9，绿色光栅顺时针动态指示。屏幕下方显示“电缆识别成功”，并伴有“嘀”提示音。注意：这一步可以确认采用多大的增益合适，发射机输出信号强，接收机所用的增益就小。增益调节：按左右箭头键分别用来减小或增大增益，1-5级，第5级强，按动左右箭头键时，接收机内的信号增益会随之改变，液晶上的光标也会移动到相应的增益大小数字上。3）目标识别：在需要识别的地方，让柔性钳上的箭头指向远端，用柔性线圈依次卡住每一根电缆，观察液晶，等待显示测量结果。当绿色光栅顺时针动态指示，下方显示“电缆识别成功”，并伴有“嘀”提示音时，证明这条电缆就是目标电缆；当红橙色光栅逆时针动态指示，下方显示“非目标电缆”，或者没有光栅指示，下方显示“无识别信号”，没有“嘀”提示音，则证明是其他电缆。“嘀”提示音响起间隔为2秒和1秒。电压测量1、将红色鳄鱼夹线接入接收机对应的红色U端口，黑色鳄鱼夹线接入对应的黑色COM端口。2、红色线连接电缆线芯，黑色线连接系统地。如果线缆带有电压，则液晶显示当前交流电压值；如果没有交流电压，则显示0V。注意：对地测试电压，请小心触电或引起其他设备漏电跳闸。该电压测量可当一般的交流电压测量使用，请确认被测电压不超过600V。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司
天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司 <天津>天正华意电气设备有限公司

天津地下电缆管线探测仪 系列无线高低压钩式电流表由超大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料：轻便、精度高、量程广、线性度好。连接伸缩绝缘杆，能在线测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆之漏电流、电流、频率、负荷等，特别适用于井下、野外多芯粗电缆的漏电巡查，变压器负荷检测。无线接收数据直线距离约150米，电流量程为AC 0～6000A或0～20000A可选，测量导线或电缆外径Ф168mm，可测量母排尺寸168mm×245mm。钩式检测仪可以挂在线路上测试，节省操作人员体力。接收器采用3.5寸真彩液晶屏，图形界面显示，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津 地下电缆管线探测仪为解决这些问题，我公司结合国内外接地故障定位技术以及多年的实践经验，开发出适合国内电网特点的架空线路接地故障定位仪。该仪器是目前国内体积小、重量轻轻（仅4.5kg），同时也是国内首台超低频率（0.5Hz）高压恒流接地故障检测定位仪。该仪器结合我公司独有的高速数据采样技术以及先进的软件算法，有效的解决了故障线路分布电容对信号的影响。一台主机能够配合一组或多组采集接收器进行故障检测的独特设计，更加提高了查找故障点的速度，提高了工作效率。解决了因长时间找不到接地故障点而不能及时恢复送电，引起客户投诉和因售电量减少带来的经济效益问题。也解决了因人海战术和人工逐级登杆查找接地故障，而耗费大量人力物力等问题。仪器内置大容量锂电池供电，满负荷连续工作时间可达4小时。操作简单、接线方便，主机、采集器和接收器总质量不足5Kg，非常适合野外作业。简单实用的人机界面实时显示故障信息，线路状况一目了然，同时能够自动识别故障上下游，对快速查找故障点提供了有力的数据依据，大大降低了对检测人员专业要求。在兼顾可靠性、便捷性的基础上，有力的保证了对故障点快速准确的定位。从根本上改变了配网接地故障定位的作业方法，使停电查线更为准确、快捷、方便、轻松，具有传统方法无法比拟的优势。

<天津>天正华意电气设备有限公司

天津地下电缆管线探测仪使用方法及简介一、工作原理在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。发射机注入的为断续的交流信号。只有当注入电流大于50mA时，才可以继续使用接收机进行定点操作。注入电流太小时，说明过渡电阻过大，无法定位。在架空线的正下方，接收机通过空间磁场传感器检测注入的断续交流信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再定点，从而快速确定故障位置。二、发射机操作1.接线：警告！?接线前必须保证本条线路已停止运行！?不允许用接地线代替接线盘中的高压线！?请严格遵守操作规程！?保护地线必须良好接地！首先将故障线路的开关断开，使架空线路处于断电离线状态；保护地线接“保护地”端子接大地网；测试地线（带黑色夹钳的高压导线）接“测试地”插座和大地网；至于接故障线路的输出线，可根据现场情况，使用短连接线（带红色夹钳的高压导线）接“高压输出”端子和开关柜的线路侧，若必须接在架空的线路上，则选用接线盘装的长连接线，其高压插头接“高压输出”端子，其另一端的线鼻压接在绝缘挂线杆的接线柱上，再将挂线杆挂在故障线路上。如果不知道具体故障相，可以同时挂接三相。

天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津地下电缆管线探测仪 电源：打开电源开关，液晶屏幕点亮，但此时发射机并没有信号输出。3.启动输出：按【中键】调整输出方式优先选用”断续”输出模式。 按【上下键】调整输出电流，然后按【启动】按钮，启动高压输出。同时显示界面上高压输出指示变为红色并动态指示高压输出。当提示“电压限制”或“功率限制”时，输出电流已经达到输出。”4.停止输出：按【停止】键停止高压输出警告！工作完毕后，线路存在残留电压，必须对线路进行放电操作之后，再解除接线。2、信号检测方法将空间磁场传感器安装在接收机的插槽内。在架空线的正下方，手持接收机，面向架空线的走向，使接收机和架空线路的相对位置如图3-3-2所示。应尽量保证接收机稳定。3、故障定位?在近端距离发射机＞100米远处，在电缆的正下方保存检测电流波形。?分段定位：为快速逼近故障点，建议进行50％法或0.618黄金分割法分段。以50％法为例，首先选择在线路中点检测特征信号。若检测的波形和近端记录波形幅值特征相似，说明故障点还在下游；若波形很小、说明已经越过故障点。本次分段成功后，在故障点所在的段中继续50％分段。分段越来越短，故障点也逐步逼近，直至找到故障位置。若线路存在分支，应重点在分支处测量，以判断故障发生在主干还是分支。若判断是分支故障，则继续在分支线路上分段定位。若分支线路为电缆发生故障，则应换用电缆故障测试仪进行测距和定点。由于线路分布电容影响，对高阻故障发射机同样会注入电流。第四章 仪器维护一、质保本仪器三年保修，但其中内置锂离子电池保修（换）一年。超过上述期限，维修时只收取更换的器件成本费。若因为使用不当造成损坏（包括保修期内），或超过保修期限发生产品质量问题，我公司负责维修，维修时只收取更换的器件成本费。仪器出现下列问题时，用户可以尝试自行解决：不开机：可能是电池已耗光，请尝试先充电再使用。仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。开机后立即关机：原因是电池欠压，请先对电池充电再使用。若出现其他问题，请不要试图自行维修，以免扩大故障，请与本公司联系，以便及时维修和服务。

<天津>天正华意电气设备有限公司
<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津 地下电缆管线探测仪 组成、工作原理及操作步骤农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。使用该仪器就可以在极短的时间内找出接地故障点。仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

天津地下电缆管线探测仪?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?严禁将电缆识别仪接入正在运行的电力电缆。?为确保人身，对已确定的电缆，在维修开锯前，一定要扎钉试验。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭。?长时间不用仪表，请定期给电池充电或取出电池。?更换电池，注意极性，若无法更换，请联系厂家。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?仪表及手册上的“ ”危险标志，使用者必须依照指示进行操作。

<天津>天正华意电气设备有限公司 天津现货供应_二次脉冲电缆故障测试仪品牌:天正华意电气设备有限公司

天津地下电缆管线探测仪功能特点?罗盘显示：直观显示管线位置。?左右指示：左右箭头显示管线位置正误提示：部分频率下，实时测量管线电流方向，实现跟踪正误提示，排除临线干扰。?实时进行深度和电流测量。?历史曲线显示：直观显示信号变化情况。?性鉴别：卡钳（选配件）鉴别可明确给出鉴别结果（选配件）鉴别在不方便使用卡钳时使用。?接地故障查找：使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。?全数字化高精度采样及处理，接收通频带极窄，抗干扰能力强，能充分抑制邻近运行电缆及管道的工频及谐波干扰。?多种探测频率：主动探测和被动探测。?发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。?发射机大功率输出，输出多档可调，自动阻抗匹配，全自动保护。?内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。?机壳坚固、质轻便携。三、技术指标?发射机：1.输出方式：直连输出、辐射感应、卡钳耦合（选配）。2.输出频率：640Hz（复合频率）、1280Hz（复合频率）、10kHz、33kHz、83kHz。3.输出功率：10W，10档可调，自动阻抗匹配。4.直连输出电压：150Vpp。5.过载和短路保护。6.人机界面：128×64点阵液晶显示器。7.内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。?接收机：1.输入方式：内置接收线圈、接收卡钳(选配)、听诊器(选配)、查障A字架(选配)。2.接收频率：主动探测频率：640Hz、1280Hz、10kHz、33kHz、83kHz。工频被动探测频率：50Hz/60Hz和250Hz/300Hz(用户可配置)。射频被动探测频段：中心频率分别为10kHz、33kHz、83kHz。3.管线探测模式：宽峰法、窄峰法、音谷法。4.电缆鉴别模式：接收卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。5.人机界面：320×240点阵液晶显示器。
