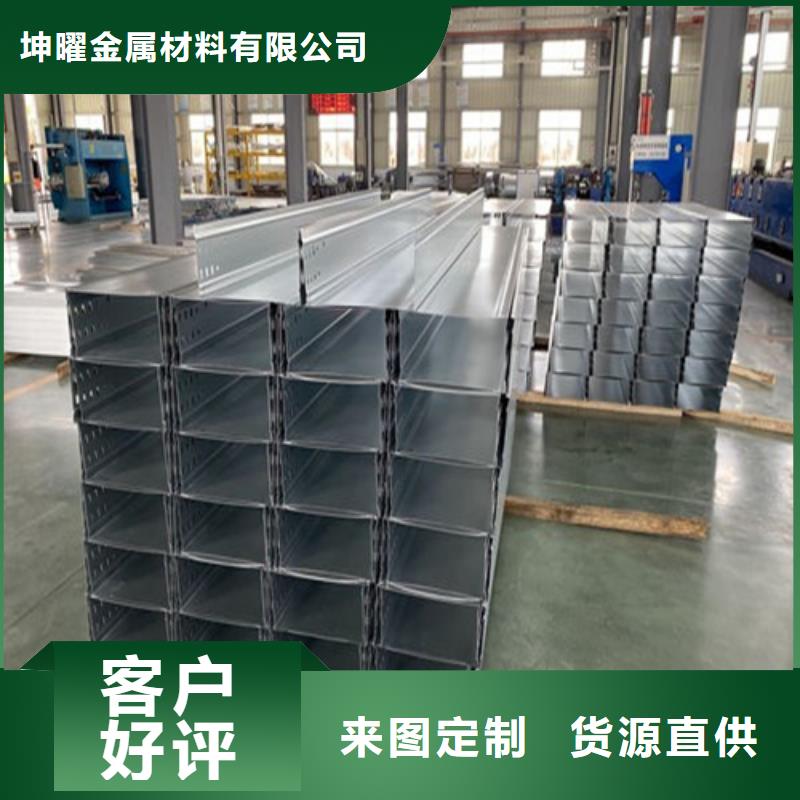

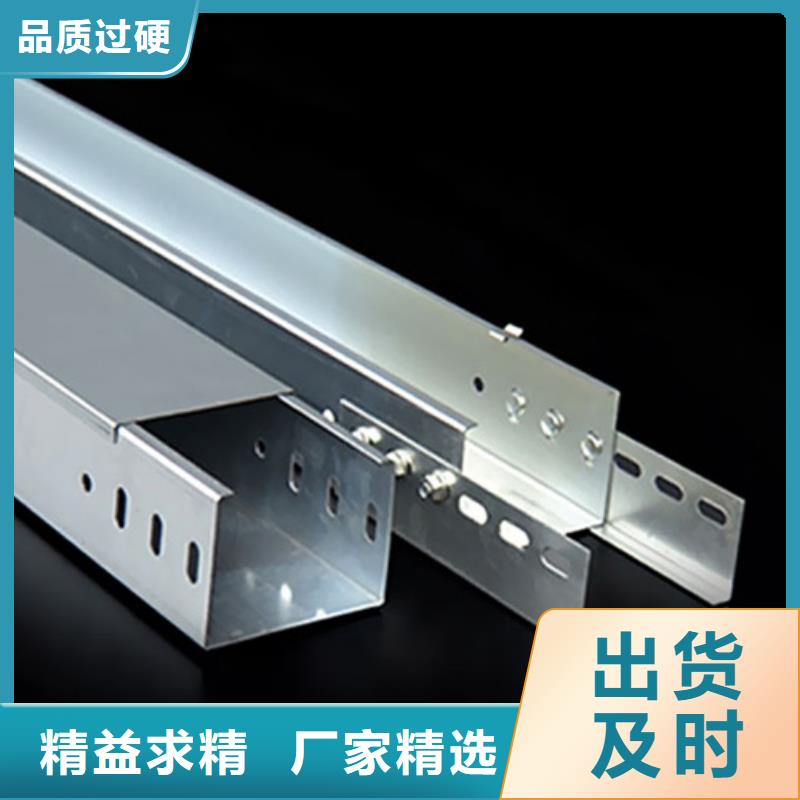

镀锌电缆桥架组合式桥架是一种新型桥架，是电缆桥架系列中的第二代产品。 它适用各项工程、各个单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。 镀锌电缆桥架组合式桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是电缆桥架中＊理想的产品。

本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 电缆桥架组装图 1.4　金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: 1．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； 2．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2； 3．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1　技术准备: 1．按照已批准的施工组织设计（施工方案）进行技术、交底。 2．施工执行工艺标准、图集、规范齐全。 3．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 4．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40％；控制电缆不应大于50％。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1

电缆桥架各部件名称含义及一般术语 主要部件 电缆桥架安装时的支托，是通过立柱和托臂来完成的。立柱是支撑电缆桥架的主要部件；而桥架的荷重是通过托臂传递给立柱的。因此立柱和托臂是电缆桥架安装的两个主要部件。 铝合金架 铝合金制电缆桥架装置的简称，由铝合金材料制作托盘或梯架的直通弯通附件以及支吊架等构成用以支承电缆具有连续刚性结构的总体装置。 梯形桥架 梯形电缆桥架直接承托电缆的部件的简称，由两根纵向侧边与若干根横档构成的梯形部件 有孔托盘 有孔槽形电缆桥架直接承托电缆的部件的简称，由带孔眼的底板和侧边所构成的或由整块铝合金板冲孔后弯曲制成底部有孔的槽形部件 无孔托盘 无孔槽形电缆桥架直接承托电缆的部件的简称，由底板与侧边构成的或由整块铝合金板弯曲制成实底的槽形部件。 其他系列 LQJ系列铝合金电缆桥架是我厂自行设计制造的一种抗腐蚀桥架。它具有结构简单、式样新颖、耐腐蚀，安装维护方便，不需保养等特点，能够适用于广泛的环境条件。 LQJ系列铝合金防腐桥架按结构形式可分为LQJ-A、B、C型和LQJ-LPC型，前者分别采用不同截面形状的铝合金挤压型材加工桥架邦板和梯档，可制成梯级式、托盘式、槽式结构以满足不同场合的需要，后者采用铝板折边成型，制成槽式汇线槽及各类特殊弯通，以满足电缆布线的需要。LQJ-A、B、C型铝合金挤压型材加工成型后固溶和人工时效处理，不仅提高了耐蚀性，而且提高了铝合金的强度，从而保证铝合金桥架具有较高的承载能力。 LQJ系列铝合金防腐桥架表面经阳极氧化处理，使其更具有优异的耐蚀性、具有耐腐蚀时间长、不需要保养的优点，特别适用于高温、高湿、富盐雾的环境中选用。
