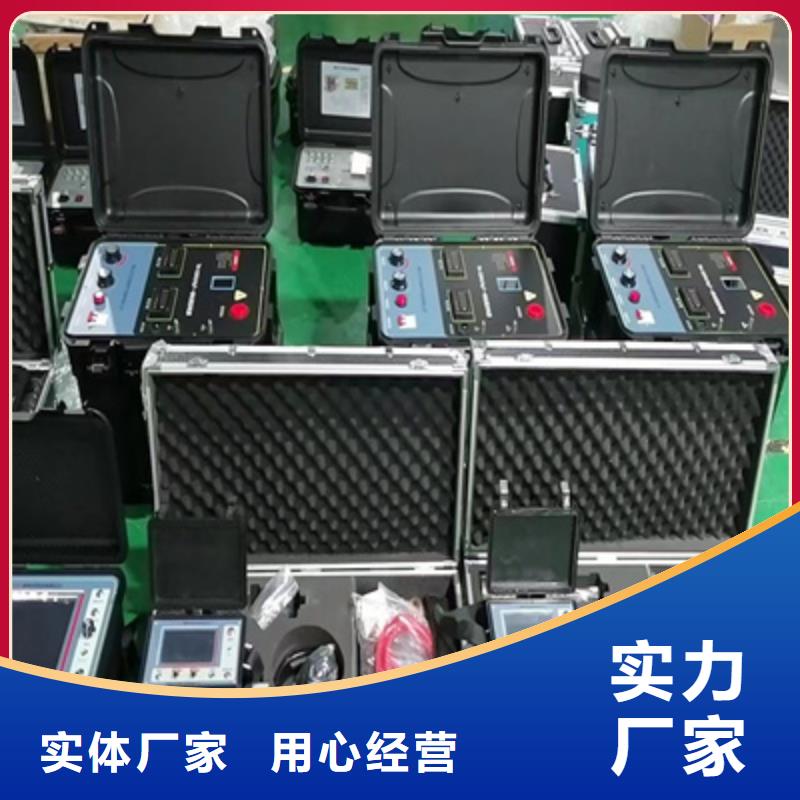

盐城电缆故障探测仪 采用的是时域反射原理，即对电缆发射一电脉冲，电脉冲将在电缆中匀速传输，当遇到电缆阻抗发生变化的地方（故障点），电脉冲将产生反射。测距主机将电脉冲的发射和反射的变化以时域形式通过液晶屏显示出来，通过屏幕上的波形可直接判读故障距离。五、仪器操作面板及界面说明1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。2.工作界面介绍采样方式 按“ ”键，弹出采样方式选择子菜单。子菜单中包括：“低压脉冲”、“闪络方法”、“三次脉冲”、“八次脉冲”和“速度测量”。仪器开机默认“低压脉冲”，根据测试需要，可选择相应的采样方式，再按“采样方式”键退出（三次脉冲和八次脉冲为扩展测试方法）。脉宽按“”键，弹出脉冲宽度选择子菜单。子菜单中包括7个选项，分别为：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs。根据测试距离选择合适的脉宽，按对应的子菜单键可以对脉冲宽度进行选择，仪器开机默认0.2μs，再按“脉宽”键退出此项功能。注意：在高压闪络法测试中此项不做选择。

<盐城>天正华意电气设备有限公司

盐城电缆故障探测仪共有四种类型供选择：“油浸纸型”、“不滴流型”，“交联乙烯”，“聚氯乙烯”，“自选介质”五个菜单项。选择其中一项就等于选择一种速度，即电波在该电缆中的传播速度。数据采样与测量：共有八个按键。“采样”键：在系统测试时采用。每按动一次“采样”键，系统便采集一次数据，并可以在图形显示区绘出波形图来。“扩展”键：为了计算故障距离，按此键可将显示的波形扩展后再计算故障距离。每按一次波形扩展一倍，按四次为一个循环。“卷动”键：波形被扩展后故障点特征波形可能会处于屏以外的其它屏内，按此键可将显示内容一屏一屏地向左移动，直到故障波形在当前屏內显示出来，便于光标定位。“归位”键：需要光标快速回到屏幕左端时按此键。“定位”键：计算距离起点键。在光标移动到特征波形的起始拐点处按此键。“左移”键和“右移”键：这两个键用于控制光标的左右位移。当按动它们时，游标移动，每按一次移动一个单位。如果需要快速移动游标，可以用鼠标拖动游标，到合适的位置松开即可；也可以在波形的特征点上点鼠标的左键直接对准游标。“复位”键：系统复位键。无论系统处于何种状态，按此键均可退回到系统主界面。“存储”键：按此键可将测试的波形和数据存储于电脑内存中。（“存储”与数据管理菜单里的“存盘”不同。“存盘”是将数据存储在磁盘上，可长期保存，而“存储”只是将数据存储在电脑内存中，关机后数据会丢失。）“调用”键：与“存储”配合使用。

资讯：盐城高压电源路灯电缆故障检测仪生产厂家 <盐城>天正华意电气设备有限公司

盐城电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。

盐城电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

资讯：盐城高压电源路灯电缆故障检测仪生产厂家 <盐城>天正华意电气设备有限公司

盐城电缆故障探测仪 低压脉冲法测试电缆长度（全长 接线：先将双夹测试线接至（预定位仪后侧板）采样端口，再将测试线的红夹子夹在电缆的一个好相，黑夹子夹在电缆的另一个好相。2）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。3、波速测量仪器直接给出了4种常用电缆的平均波速，有时也会碰到需要测试未知波速的电缆，此时就要用到波速测量功能。波速的测试方法如下：1）选一条已知长度的电缆，是100米以上，越长测量结果越准确。2）接线：与“低压脉冲法测试电缆长度”中的1）相同。3）开机：按下开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式调整为“速度测量”；按“全长”键将电缆类型显示区调整为已知电缆的长度。4）与上述“低压脉冲法测试电缆的断线、短路故障距离”中的2）、3）、4）相同。距离显示区显示的就是该电缆的波速。4、冲击闪络法测试电缆的高阻故障距离1）接线： 首先，按要求完成高压闪络的接线；然后，用双夹测试线将采样盒与测距主机相连接，再把采样盒放置于高压电容器的接地线旁边。如下图示：2）开机：首先开启冲击闪络并保证故障点放电充分；按下测距主机开关键，屏幕将显示开机界面；点触一下液晶屏进入测试界面。采样方式选择“高压闪络”。3）采样：点触一次采样键，此时采样键变色仪器处于采样等待中；故障点每放一次电，仪器采样刷新一次，同时可调节中值、幅度旋钮配合采样，直到波形适合分析为止。再次点触采样键，此时采样键回复原色仪器停止采样。4）判读：按照闪络波的分析判读方法（详见波形分析基础理论）将起始游标和终止游标分别卡到一个周期的起点和终点。

盐城电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪 电缆路径查找信号发射器一、简介电缆故障测试仪主机具有测距功能，也具有电缆路径发射器功能，电缆路径信号发射器配合声磁数显同步定点仪，能准确的探测各类地埋电力线缆、金属管道的埋设路径及埋设深度。二、功能特点采用多频率正弦信号，在探测埋地电缆的路径走向及埋设深度时，可有效地抑制工频干扰、同频干扰，提高了现场探测效率。该设备信号输出功率大，可以使所探测的路径距离达10km以上，完全满足国内大多数企业的各类超长度敷设电缆的埋设路径查找工作。三、技术指标1、输出功率：在负载电阻为10Ω时，输出功率大于30W，并且连续可调。2、工作频率：18kHz、33kHz、65kHz、83kHz3、具有自动过热、过载保护功能，可连续工作8小时以上。4、工作电源：12V 5、环境条件：温度-20～50℃，湿度小于95％四、路径信号发射器面板示意图1.操作面板介绍① 开关按键：按下自锁接通电源，再按解锁断开电源。开机2分钟无任何操作时，屏幕将变暗进入屏保节能状态。② 充电端口：用于连接充电器，给电池充电。③ 增益旋钮：测量电缆故障点距离时，顺时针旋动幅度增大；逆时针旋动幅度减小。（需采样刷新才有变化）④ 路径信号：寻找电缆路径时，从该端口发出信号。⑤ 测距端口：测量电缆故障点距离时，从该端口发出信号。⑥ 触摸式彩色液晶屏：详见“工作界面介绍”。3.路径信号界面：开机后，点击“路径信号”，进入路径信号界面，

资讯：盐城高压电源路灯电缆故障检测仪生产厂家 <盐城>天正华意电气设备有限公司

盐城电缆故障探测仪在实际的电缆故障定位现场，情况往往非常复杂。有以下几点应注意：1、若现场环境噪声很大（如车辆流量大的公路旁、走的人多的街道或在工地附近等）。闪络冲击放电时，除故障点传来的振动波外，还有汽车引擎声、喇叭声、脚步声、说话声、机器轰鸣声……。这些噪声将严重地影响定点仪稳定性，使得读数似乎杂乱无章。其实，还是有其规律性的，仔细观察读数便可发现，计数屏的读数总有一个相对稳定的读数，无论噪声干扰如何变化，只要噪声不是连续的，此读数的出现率非常高。此读数即是故障点的距离。对计数屏上经常出现的无规律小读数，不必理会。随着探头接近故障点，其读数会逐渐减小。当稳定的读数变到小时，此处即为故障点位置。2、如果定点现场有连续的较大噪声，如电动机、鼓风机、排风扇、发电机、真空泵等发出的声音 ，将会导致数显失效，无论探头放置何处，数显屏总是出现零点几米（甚至0.1米）小数值。此时只能利用定点仪的声、电同步探测功能听测与数字屏刷新计数同步的地震波，用人的判断力去区分环境干扰噪声，以振动波的点去确定故障位置，不必去关心数显屏的读数。3、定位现场的电缆故障点位于埋地穿管之中。冲击放电时，在穿管的两个端口处声音，而在管子中央部位可能听不到声音，便有可能出现两管口有固定读数，而在其余地方（如管子中央部位或远离管口）仅显示满亮99.9米，此时便可根据两个稳定读数点的数值变化规律判断管中故障位置。只要挖出穿管，便可以用探头在管子上实施定位。此时的误差一般不会超过10㎝。

盐城电缆故障探测仪 使用方法步骤仪器连线如图所示：说明：接线时，必须将被测电缆始端头的接地线与系统地断开；信号发射器的输出电缆中的红夹子接在被测电缆的始端头铠装上或接在被测电缆的芯线上；输出电缆的黑夹子接在系统地上或接在接地电阻良好的地桩上，以保证被测电缆有较强的信号电磁场辐射。1、将被测电缆始端头的接地线（铠装）与系统地断开。将信号发射器的输出电缆中的红夹子夹住被测电缆的始端头地线或任一芯线，黑夹子夹在系统地上（或夹在打入土地的地桩上）。2、选择频率，点击启动。3、接收机置“路径”档。接通电源后，调节“音量”电位器。当接收机靠近输出电缆的红夹子时，耳机中应听到“嘟、嘟”的断续音频振荡声，此时即可携带接收机到电缆敷设现场寻测电缆的埋设路径及埋设深度（详见“电缆路径探测原理及方法”）。4、路径寻测完毕，应及时关掉信号发射器及接收机电源。第三章 声磁数显同步定点仪一、简介本产品用于埋地电绝缘故障点的快速、定位及电缆埋设路径和埋设深度的准确探测。二、主要特点1、用特殊结构的声波振动传感器及低噪声专用器件作前置放大，大大提高了仪器定点和路径探测的灵敏度。在信号处理技术上，用数字显示故障点与传感探头间的距离，极大地了定点时的盲目性。2、电缆沟内架空的故障电缆，过去定点时，全电缆的振动声使任何定点仪束手无策，无法判定封闭性故障的具体位置。如今，只要将本仪器传感器探头接触故障电缆或近旁的电缆上，便可显示故障距离及方向，毫不费力地快速确定故障位置。3、工频自适应对消理论及高工频陷波技术，大大加强了在强工频电场环境中对50Hz工频信号的抑制及抗干扰能力，缩小了定点盲区。在仪器功能上，利用声电同步接收显示技术，有效地克服了定点现场环境噪音干扰造成的定点困难问题。尤其是故障距离的数字显示省去了操作员对复杂波形的分析判断，在相当程度上替代了闪测仪的粗测距离功能。对于数百米长的故障电缆，一般不用粗测便可实施定点，真正实现了、快速、准确。利用15kHz幅度调制电磁波和幅度检波技术作路径探测和电缆埋设深度测定，避免了原等幅15kHz信号源时电视机行频对定点仪的干扰。 4、操作极其简便，打开电源开关即可，无须换挡和功能选择。结构紧凑、小巧、模块化，便于携带维修，功能强大。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪跨步电压法使用教程。为了更快掌握电缆故障仪的使用方法，可用一根约30米长的电线模拟。如果在模拟的环境下能熟练使用仪器找到故障点，那么在实际使用中就会更方便了。如图：将电缆拉直放在地面上，电线两头剥皮露出铜线，电线一端接信号源，另一端埋入地下约10厘米（埋入点C就是我们要找的故障点）。启动信号源和手持机，频率就按默认的65kHz。1、将叉子贴着电线，平行于电线的方向插入地下，调节定点增益，使信号强度约为10（信号约10格）2、调节路径增益使电磁波信号在10格左右，沿着电线往C点走，如果偏离了电线，电磁波信号会减弱。3、沿着电线往C点走，每隔50厘米，将叉子插入地下，稳定后看信号强度，会发现信号强度逐渐增大。4、到了A点（距离故障点约3米），信号强度可能满格（15），这时调节定点增益，使信号强度约为10。5、再继续玩前走，每次走30厘米，会发现A到C信号强度越来越大，然后C到E又变小。这是因为电流由C点往外流，越靠近C点电流越大，检测到的信号也就越强。6、在B点调节定点增益，使信号强度约为10，从B点往D点走， 每次前进10厘米，会发现B点到C点信号变强，C点到D点变弱。当C点处于叉子的正中心时，信号弱，信号强度可能只有4左右。这是因为故障点到叉子两端的距离相等，故障点C到叉子两端的电压相等，方向相反，所以叉子两端的电压约为0，所以信号也约为0。7、然后垂直于电线（或者叉子）画一条线（图中虚线），从F点往G点走，每次前进10厘米，会发现和6一样的检测效果。沿着虚线，当C点处于叉子的中心时，信号强度小，约为3，其他地方都比较大。8、由此可以判定，实现电线和虚线交叉的地方就是故障点了，故障点可到10厘米左右。按上述步骤来回练习，熟练使用后就可以开始实际应用了。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪 但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，可放心沿电缆路径继续测听；第二种情况是冲击闪络时，耳机已能听到足够强的地震波声，计数器不再显示满量程99.0米。而是显示某一固定数值（有可能末尾两位数有跳动），此固定数值重复显示的机率相当高。此时操作者可以断定，距离即为探头到故障点的直线距离。当能确定故障距离后，下一步是沿电缆路径，任意移动探头一米左右，以判断方向。如果读数减小一米，证明移动方向正确。若读数增加一米，说明远离故障点。便可按屏显距离直接移动探头至故障点附近。此时，地震波强度加大，屏显数明显减小。只要在该处仔细缓慢地移动探头，总会发现某点的读数小。无论探头往任何方向移动，读数将会增大。那么该点恰好是电缆故障点的正上方。此刻的屏显数即为该点的电缆埋设深度。而且此时用耳机监听的话，会发现此点正是地震波的点。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪电力线缆故障检测系统 参考技术规格/标准的产品。 技术资料要求： 投标方需提供投标产品相关技术，包括但不限于定位电源，测距及定点装置。 功能性要求： 外观设计：轻巧、便携，便于现场移动。 集成化程度：接线简单、操作方便。 性：耐压较高，具备“紧急高压分”开关功能。 （1）超长的测试范围：测试范围达100km。 （2）多种测距方式：具有低压脉冲法、脉冲电流法、二次脉冲法。 （3）多种定点方式：相互验证确保定点位置准确，可靠。 （4）智能定点：通过智能算法直接给出声磁延时值，降低对测试人员的要求。 （5）波形时间差分析功能，通过波形判断，无需判断故障声音真伪。 （6）T20自动哑音功能：避免移动传感器的噪音，损伤耳朵。 （7）提供被测电缆位置的左右方向指示，在定点的同时进行路径探测。 （8）声音通道滤波参数4档可调，选择合适的滤波器参数，抑制环境噪音。 （9）背景降噪功技术：有效滤除环境干扰噪声，凸显故障位置放电声音，声磁延时值测试更准确。 （10）360度罗盘导向功能：显示电缆铺设方向和传感器的夹角，提高定点效率。 （11）隔音传感器，传感器采用双层隔音方式，进一步减少环境噪音影响。 （12）电缆深度估算功能。 （13）半透半反大屏幕液晶显示，确保阳光下可视。 （14）适用范围广：适用于1~35kv所有电缆主绝缘低阻接地、低阻短路、高阻接地、高阻短路、高阻泄漏、高阻闪络、间歇性等各种高低阻电缆故障。 （15）供电方式：自带T20适配电源，锂电池供电，全程无需额外供电，方便野外使用。 （16）可搭配“AI人工智能AR专家”：直接指导现场作业人员完成现场操作和判断。 （17）具备智能工作流后台：可编辑标准工作作业流，发布任务给接收人。 （18）具备远程协助功能：基于5G网络通讯技术，能够实现实时后台专家指导工作，具备冻屏标注、白板功能、文件传输、桌面共享、语音视频实时交互的功能，可以随时随地通过选配件AR眼镜与后台专家交互。 （19）电缆AR远程协助系统具备账号管理、密码管理的功能，能够实时北斗定位测试人员现场位置，予以指导。远程协作后台可支持电脑端、手机端。系统自带电缆诊断云课堂，可以通过手机端和web端登录学习。

盐城电缆故障探测仪 仪器的操作使用步骤：由于本仪器主要在高压环境中工作，在现场使用此仪器检测电缆故障前，应详细阅读本使用说明书中的有关仪器测试原理、接线方式和使用注意事项。以免发生人身事故和损坏仪器设备。1．用低压脉冲法测试电缆的低阻接地、短路、断路故障A．此时不用多次脉冲控制器。直接在电缆故障测试仪的输入输出接口接出一根夹子线。将夹子线的红夹子夹在故障电缆故障相芯线上，黑夹子夹在电缆的外皮地线上。B．启动仪器电源开关，屏幕工作以后，触摸屏幕任意地方进入设置界面。此时仪器默认的状态是“低压脉冲法”。应根据现场被测电缆种类、长度和初步判断的故障性质选择使用方法。设置在“低压脉冲法”时，在此界面还可以进行波速测量和打开历史文件查阅以前的测试结果。C. 完成设备参数设置后，点击“采样”键，仪器自动发出测试脉冲。此界面将显示电缆的开路（全长）波形或低阻接地（短路）故障波形。若波形不好操作者应调节“中值”和“幅度”，并观察采到的回波，直到操作者认为回波的幅度和位置适合分析定位为止。D．波形定位读距离。低压脉冲判距比较容易，只要将游标分别定位到发射波及反射波的起点即可。图五 低压脉冲法测试的开路全长波形界面E．“保存”很多时候，需要将测试结果保留或留作对比用，就要利用仪器中的“保存”功能，将此次测得的波形保存在仪器的数据库中。如果测试人员认为有必要保存此次测试结果，可点击“保存”键，根据子菜单提示操作即可。2．用冲击高压闪络法测试电缆的高阻泄漏故障（包括高阻闪络性故障）本仪器可用冲击高压闪络法测试电缆的高阻泄漏故障。冲击高压闪络法测试电缆的高阻泄漏故障是目前在国内流行的传统检测方法。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪 近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间盐城电缆故障探测仪 本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。 二、组成、工作原理及操作步骤 农村的配网线路中更为接地十分常见，发生接地故障时，常用摇表和人工逐级登杆目测法来寻找接地故障点。我们知道，用摇表查线是要将线路反复多次切割后一段一段地摇，非常麻烦，且又非常很耗时，更何况摇表只能摇到2-3kV，对高阻接地或隐形接地故障是无能为力的；而人工逐级登杆目测法又要耗费大量的时间和大量的人力物力。这种落后的寻线方法与当今电网高度自动化水平极不相适应。无数电力工作者为解决这一问题做出了长时间的巨大努力，但至今仍然没有满意的结果。因而成为困扰电力部门几十年无法解决的一个重大技术难题。 本公司利用了公司经合了国内直流接地故障定位技术、小电流接地故障定位等原理，发明了“S注入法”原理，并成功研发的“高压恒流开路，交流信号自动跟踪定位”技术，基于傅氏算法，开发《配电网线路单相接地故障定位仪》，在10kV（35kV）配网单相接地故障定位的作业方法上取得了重大突破。它解决了因长时间找不到接地故障点而不能及时恢复送电引起的的客户投诉和因售电量减少造成的经济效益问题；也解决了因人海战术即人工逐级登杆查找接地故障而耗费大量人力物力的问题。 使用该仪器就可以在极短的时间内找出接地故障点，仪器内置电池供电，一次可以工作6小时以上，重量小于8公斤，实用方便，从而很好的解决了上述问题，并使停电查线更为准确、快捷、方便、轻松，具有传统方法所无可比似的优越性。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪把本设备的电源线、高压输出线连接好（注意：接线时，未使用的相线与测试地一起接大地）。 再将设备的保护接地线接变电站的地网，确保接地良好。同时在测试地线上连接好放电棒。2.根据测试目的选择接线方式，将高压输出接线钳和故障电缆连接，具体接线方式请参见配套测距仪和定点仪的使用说明书。3.将调压调整旋钮旋到零位。接通AC220V电源线，打开电源开关，电源指示灯亮。4.根据电缆的故障性质选择放电模式 电缆泄漏电流很小的闪络性故障测距时选择直流，其他故障测距时选择单次，定点时选择周期 。5.再次检查接线和设备工作方式是否正确！6.将电压调整旋钮调至零位，零位指示灯点亮，按高压合/分按钮，高压合指示灯点亮，表示高压输入电源已接通。7.根据电缆的耐压水平，调节高压调整旋钮，使高压指示达到规定的电压。电压调整旋钮离开零位后，零位指示灯熄灭。8.选择放电模式：一般单次放电方式是为电缆故障测距设置的，只有按一下单次放电按钮才进行一次放电； 周期放电方式是为故障定点设置的，放电周期约为5秒。9.进行测距或定点时可根据放电时电压指示变化大小判断故障点是否击穿。当设备对电缆进行一次高压冲击时，若高压指示变化较大，说明故障点已经被击穿；若高压指示变化较小，说明故障点没有击穿。故障点没有击穿时，不能进行故障测距和故障定点，需要进一步调高输出电压。10.工作完毕后，按高压合/分按钮，高压分指示灯亮，设备自动将内部的高压储能电容存储的电荷放掉，之后再关闭电源开关，再用放电棒高对压输出端放电。强烈建议在关闭电源开关之前，将高压调整按钮恢复零位！11.放电完毕后，待高压指示的指示为零，确保仪器不带电后，拆除接线，将线缆等收入附件包，以便下次使用。第四章 维护和质保仪器若有质量问题，仪器主机及附件三年保修。 仪器若在保修期之内因为使用不当造成损坏；或超过保修期发生的产品质量问题，我公司负责维修，维修时只收取更换器件的成本费。超过上述期限，维修时只收取更换的器件成本费。本机没有用户可自行维修的部分，若出现问题，请不要试图自行维修，以免扩大故障，甚至发生触电危险，请立即与本公司联系，以便维修。

盐城电缆故障探测仪 定点：⑴、使用高压发生器对故障电缆作高压冲击时 ，冲击高压幅度要足够高，以保证故障点充分击穿放电，放电频率控制在3-5秒钟左右放一次电，将震动传感器探头放置在电缆路径(或故障电缆本体)上方，连接声磁同步探测仪，选择“声磁定点”档。⑵、刚开始查找故障时，先把定点增益适当调大，通过耳机监听声磁波，观察声磁同步定点仪的显示屏通过观察磁信号的强弱判断故障的距离。在未听到声磁波时(测听点距故障点太远)，每冲击放电一次，距离显示屏计数并刷新一次，在电缆上方沿路径不断移动传感探头，直至听到故障点的声音（此时表明距故障点不远了）。⑶、当听到的地震波声音足够强时，放电时长在30ms左右，故障点显示只有10m左右时，故障点就应该在附近，定点增益就要适当调小，增益调到小，声波波形，听到较沉闷的一声“啪”声音，时间小，故障距离显示小才是的。此时便可将传感器探头直接按距离数放在相应处。在该处前后移动探头，找到数显值小处，此处即为故障位置。⑷、在远离故障点时，如果看到是下面的波形图，波形幅度小，仔细的监听，有时能够在电缆全长上都能听到很微弱的啪啪声，且不会随传感器位置的不同而发生变化，那是电缆在高压闪络冲击产生应力造成的震动，其与真正的故障放电声差别很大，注意不要误判。尽量不要将传感器置于电缆本体上进行定点，否则会在电缆任何位置都能听到微弱的啪啪声。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪 但是，在现场进行故障点定位时有可能出现两种情况：种是探头距故障点太远，高压设备对电缆冲击放电时，定点仪只是由电磁传感器接收到辐射电磁波后计数器开始计数，而没有地震波来使计数器停止计数，耳机也听不到地震波。所以此时计数器将一直计到原设定数99.0米。而且每冲击放电一次，计数器将重新刷新一次，但仍显示99.0米，屏幕信息仅告诉操作者高压设备的冲击闪络功能正常，可放心沿电缆路径继续测听；第二种情况是冲击闪络时，耳机已能听到足够强的地震波声，计数器不再显示满量程99.0米。而是显示某一固定数值（有可能末尾两位数有跳动），此固定数值重复显示的机率相当高。此时操作者可以断定，距离即为探头到故障点的直线距离。当能确定故障距离后，下一步是沿电缆路径，任意移动探头一米左右，以判断方向。如果读数减小一米，证明移动方向正确。若读数增加一米，说明远离故障点。便可按屏显距离直接移动探头至故障点附近。此时，地震波强度加大，屏显数明显减小。只要在该处仔细缓慢地移动探头，总会发现某点的读数小。无论探头往任何方向移动，读数将会增大。那么该点恰好是电缆故障点的正上方。此刻的屏显数即为该点的电缆埋设深度。而且此时用耳机监听的话，会发现此点正是地震波的点。

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪技术参数1.采样方法：低压脉冲法、冲击闪络法、速度测量法2.采样速率：200 MHz、100 MHz、80 MHz、40 MHz、20MHz、10 MHz3.脉冲宽度：0.05μs、0.1μs、0.2μs、0.5μs、1μs、2μs、8μs4.波速设置：交联乙烯、聚氯乙烯、油浸纸、不滴油和未知类型自设定5.冲击高压：35kV及以下6.测试距离：＜60km7.分 辨 率：1m8.测试精度：0.1m9.显示方式：工业级10.4寸彩色触摸液晶屏10.操作方式：触摸屏操作、物理旋钮操作11.分析设置：滚屏、缩放、保存、调出、波移等功能12.工作电源：内置电池供电13.连续工作：＞4h（亦可使用外接电源使用）14.储存功能：具有数据存储功能，可存储大量现场波形及数据，并随时调出使用15.波形分析：所有的高阻故障波形仅表现为低压脉冲法的短路故障波形特征，便于分析卡位16.波形处理：能将测得的故障点波形与好相的全长开路波形同时显示在屏幕上进行同屏对比和叠加对比，可自动判断故障距离

<盐城>天正华意电气设备有限公司 资讯：盐城高压电源路灯电缆故障检测仪生产厂家

盐城电缆故障探测仪操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）；第二步：用信号源（信号发生装置）向故障线路注入检测信号；第三步：用信号采集器和信号接收定位器根据二分法检测信号；第四步：确定故障点。三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠；（2）装置内配有摇表输出功能，可查找由高阻接地引起的单相接地故障.；（3）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用；（4）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度；（5）电流采集接收无线天线内置，确保钳表绝缘可靠；（6）背光显示可以设置，方便夜间使用；（7）体积小、重量轻、操作简单、携带方便。3.2技术参数（1）信号发生装置异频电流输出范围：0-70mA摇表测量范围：0-30MΩ输出精度：±1mA输出功率：50W测量范围：0-80kΩ检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V/12Ah工作时间：大于6h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT积分方式传输方式：433MHz无线传送传输距离：大于40m钳口尺寸：Φ48mm测量范围：0.1mA-100.0mA(异频电流) 1A-1000A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5
