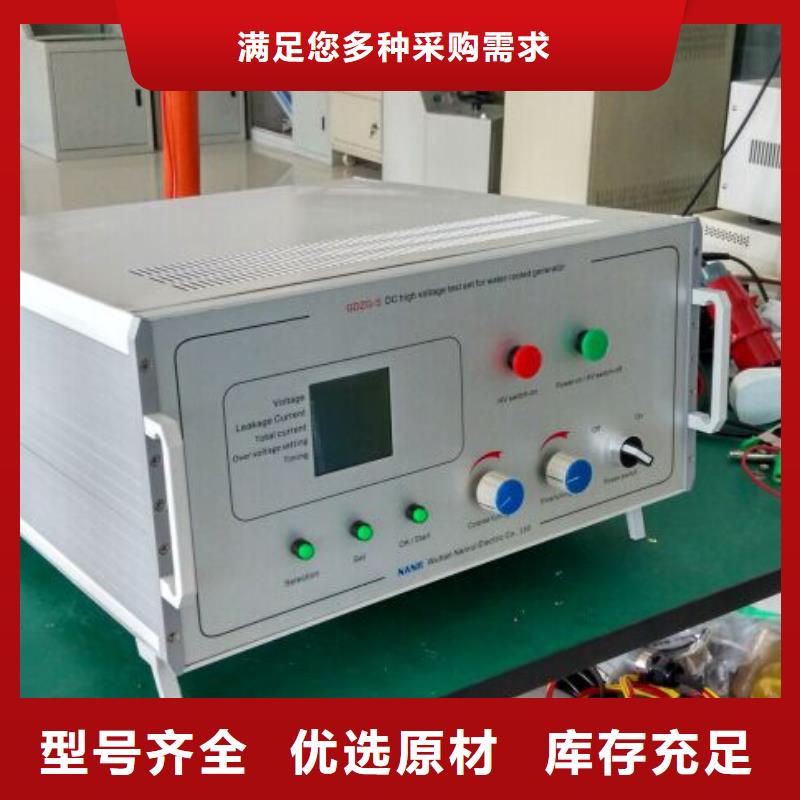

福州水内冷发电机直流泄漏电流试验装置工艺精良

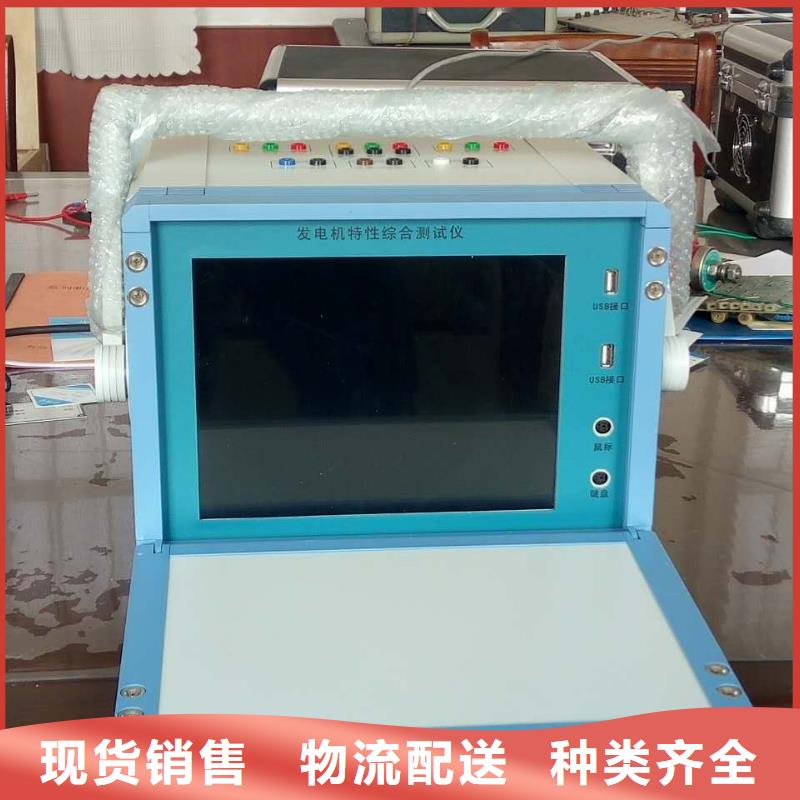

福州发电机特性综合测试仪电气试验作为发电机总启动电气试验仪使用时，录波仪需要连接PC机，使用PC机软件（电气试验Trial.exe）进行试验。PC机软件包的电气试验功能支持用户建立试验模板和动态参数绑定，可以进行多种试验。在与电气试验程序联机后，录波仪的设置功能、故障记录功能被禁止，此时故障判据不再被监测。当电气试验退出后，录波仪自动回复全部功能。进行电气试验前，可参考以下步骤做试验准备：参量配置、建立本次试验用文件夹在试验程序中，加载试验机组的配置文件，或手工设置相关参数，如额定值、变比等。为正确表示被测参量值（一次值），变比、额定值、单位、小数点需要正确设置；其中小数点，可按有效位占总量程的0.1％ ～ 0.3％选择。检查试验模板：可模拟进入要做的试验项目，检查试验模板是否需要调整。必要时，根据试验要求创建新的模板。特性类试验是按照试验模板内绑定的参量名称、代号，在参量配置中查找对应参量的，如果当前参量名称、代号与原有模板内绑定的名称不符，则程序会给出参量不存在的提示。而其它如同期试验、进相试验等，也需要检查绑定的参量。录波仪软件程序中包含常用的试验模板。如果用户修改了参量名称、代号等，这些模板应作相应的调整。接线:注意事项请参见“4.3信号接线”。参量配置：录波仪有16开入量通道、32路模拟量通道，并且可以配置多至24路派生量。这些参量的名称、代号、额定值、变比等，应根据具体的机组进行设置。在试验前，应做正确的参数配置。此对话框中，也可以输入机组名称。如“＊＊电厂＊＊机组”。使用这一套参量配置进行的所有电气试验，其试验数据文件的文件名都将包含此机组名。

<福州>天正华意电气设备有限公司

福州发电机特性综合测试仪 以下为三相电机三个绕组自比被测试定子三相绕组波形黄色（A-B相）、绿色（B-C相）及粉色（C-A相）重叠显示在一起，计算机自动比较其差值及面积差值，确定线包匝间与否。4、工频耐压和泄漏电流测量该项目之前，同样需要测量本底泄漏电流，再将相同的工频高压加到被试电机绕组与外壳之间及相与相之间、并测量产生的泄漏电流，扣除本底后作为结果显示，并根据设定的上下限值自动判断合格与否。按下停止按钮结束本次测试。工频耐压测试：三相对地。工频电压及泄漏电流采用数字式仪表5、堵转测试电机在静止情况下，给电机接线端突加一参数设定值附近的低电压（根据电机额定电压不同则堵转电压也不同，一般为额定电压的1/4，堵转电压用50-170V），电机将由静止启动并且加速，测试系统在电机启动之前或在极低转速下测量加到电机端的电压、通过的线电流、有功功率及电源频率，并根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动切换到空运转状态。6、空运转此项目不进行数据测试及显示，可多路同时进行通电运转，时间到可转入空载测试。7、空载测试被试电机在空运转状态下连续运转至损耗稳定后，自动将测量回路依次切入正在做空运转的电机线路上，测取该台电机空载下的电压、电流、功率、频率，根据标准参数中规定的电压值对所测数据进行线性修正，计算功率因数和电流不平衡度，所有数据均显示于屏幕，根据标准参数自动判断合格与否。完成上述内容后，电机自动断电。堵转及空载采用型 高精度数字测试仪外形如下：

福州水内冷发电机直流泄漏电流试验装置工艺精良

福州发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

<福州>天正华意电气设备有限公司

福州发电机特性综合测试仪技术要点记录方式3.1.1 故障记录格式当录波仪监测到接入参量的状态满足启动判据时，即开始按用户设定的记录格式记录模拟量波形、模拟量有效值、开关量状态。为了减小故障记录，模拟量波形可以采用分段记录。记录内容如下图：故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有段、第二段的长度和第二段记录频率）。Fw1：波形段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。录波仪采用循环方式管理故障记录。故障启动后，录波仪本地机生成一个新的记录，如果此时存储空间不足，录波仪本地机会删除旧的一个故障记录，然后保存新记录。录波仪本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。

福州发电机特性综合测试仪特性和技术参数1.2.1 软件功能与特点仪器具有功能强大的软件系统，软件系统实现的功能主要包括数据采集，数据压缩存储，波形分析与统计，图形绘制工具，频谱分析工具，波形组合运算工具，谐波分析，有效值计算，功率计算，三相对称性分析，相量图工具等。其特性可概括如下：1 实时绘制试验曲线，并且提供多种曲线分析工具，使用户可以对曲线进行任意缩放和定位操作2 可以对当前示波器中的图形进行编辑，包括自由标识，颜色变换等，以方便试验报告的制作3 提供了频谱分析工具使用户可以方便的获取信号的频谱图形4 可以任意的选择信号作为X轴Y轴绘制信号的关系曲线5 提供了谐波分析工具，可以对采集的信号进行谐波分析，谐波次数为1024次6 组合运算工具使用户可以对所采集的信号进行加，减，乘，除和积分等运算7 计算选定通道信号的有效值，功率8 对选定的三相信号进行功率和对称性分析9 绘制选定信号的相量图10通过软件选择通道信号类型：直流瞬时值或者交流有效值11 内置了发电机三相短路特性曲线，空载特性曲线，励磁系统扰动试验，灭磁时间常数，频率电压特性，甩负荷试验，自准同期试验的标准试验模板，软件自动计算试验结果参数。12仪器能够自动生成WORD试验报告，Excel试验报告13 试验报告对曲线进行自动标识，使试验报告制作实现完全自动化14 所有采样通道的名称和单位都可以重新定义15 各种试验的试验环境设置和仪器设置自动保存16 自动计算各种试验模板的试验参数17 简单方便的通道滤定方式18 使用U盘或移动硬盘等存储设备方便的导出试验数据19 Windows XPE操作系统，可以实现软件系统自我保护与恢复，防止病毒攻入与侵蚀20 采用防抖动处理，避免用户错误操作

<福州>天正华意电气设备有限公司 福州水内冷发电机直流泄漏电流试验装置工艺精良

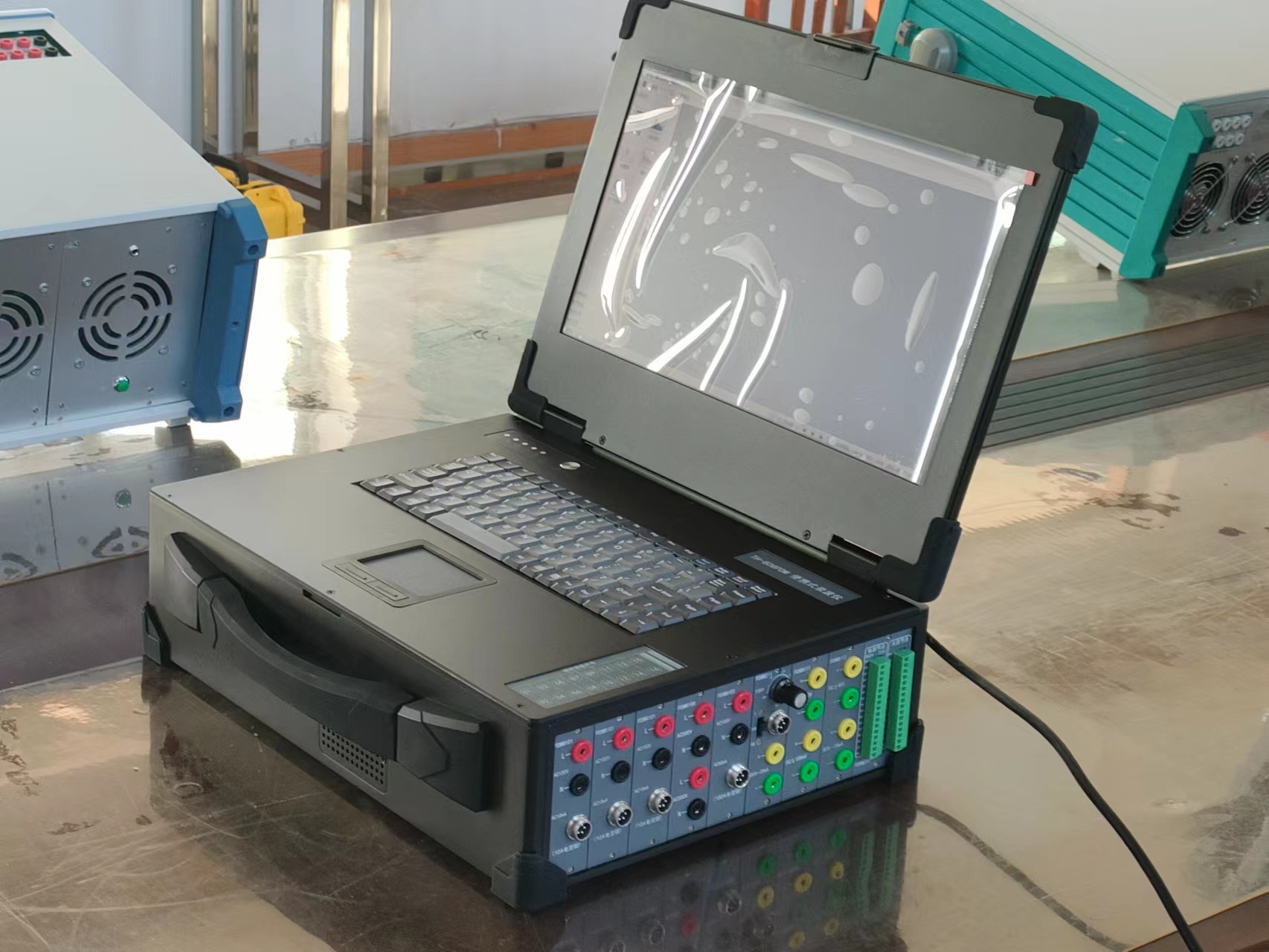

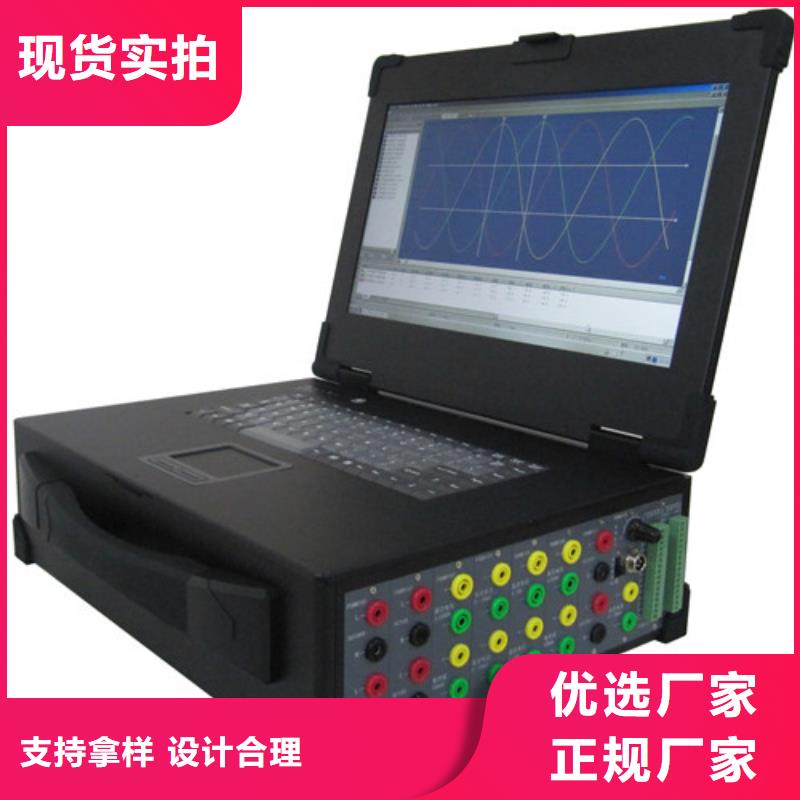

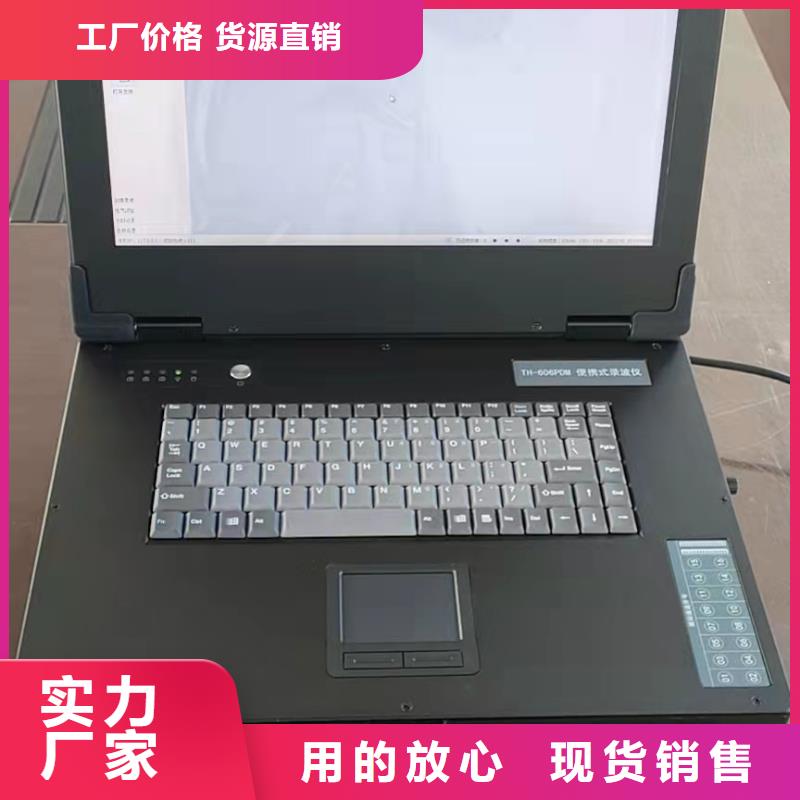

福州发电机特性综合测试仪录波仪是集成了故障录波、电气试验、综合电力监测功能的便携式仪器，内置高性能的处理、采集、运算和通讯组件，实现了先进的数据处理能力，可用于电力系统各个环节的稳态测量和暂态记录分析。录波仪是本产品系列的第4代版本，采用QT编制的全新软件界面，实现了录波、试验、监测的功能集成，增加了部分电气试验项目，并着重强化长时录波功能。配套的上位机软件，具备与录波仪相同的软件界面，可经由局域网与录波仪连接，实现仪器功能的远程扩展，具备与录波仪本机基本相同的功能，包括监测、录波、试验、设置等等。录波仪主要功能包括：故障录波：按预定义的故障判据监测实时信号，在出现故障时启动波形录制，同时通知上位机。此功能可用于电力系统关键设备的运行监测，用于故障的捕捉、诊断。实时监测：录波仪接入了16路开关量、32路模拟量。实时显示波形、谐波、矢量图，并实时计算模拟量有效值、派生量（频率、有功、无功、零序、负序等）。模拟量波形可实时传输至上位机。长时录波：长时间连续记录模拟量、开关量波形。长可记录31天，可选采样频率为10kHz。发电机总启动电气试验：可以完成新机组或大修后的电气试验项目，提高了测量精度和数据处理能力，实现电气试验的自动化。试验项目包括发电机空载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验等，以及励磁调解器的各项试验，例如阶跃试验、灭磁试验、零起升压试验等。

<福州>天正华意电气设备有限公司

福州发电机特性综合测试仪在设置页面中，可以选择窗口显示的参量（32路模拟量，24路派生量，16路开关量）。?在此页面下可以进行“模拟量录制选择”，“开关量录制选择”的勾选以及“记录间隔”的设置。?记录文件项可将记录文件存到指定的一个文本文件中，启动自动记录功能，程序按设定的记录间隔周期地记录参量值。?无论是否启动自动记录功能，点击“记录当前数据”按钮，用户都可以随时记录一点数。当前数据将被记录在记事本文件中，记录总点数显示在窗口上方的“已记录数据”的显示框内，此点数的记录只限本次“实时列表”页面的已记录数数据的点数，关闭当前页面“已记录数据”的数量将置零。?点击“打开记录文档”将显示记录参量值的数据内容，在记事本文件中可以对记录的数据进行保存/打印等操作。5.3.2 实时波形点击“在线监测/实时波形”进入“实时波形”页面，如图9所示：图9?参量列表：分成波形、有效值、开关量状态，列出当前的数据文件对应的参量列表，单击参量名前的图标可以在子窗口中绘制/隐藏该参量。?统计窗口：分成波形、有效值、开关量状态，列出当前前的子窗口（数据窗口）的数据文件对应的参量信息。对于模拟量波形、模拟量有效值，派生量有效值、派生量波形显示的信息包括名称、代号、单位等，包括参量的值、小值、光标所在点对应的数值。对于开关量，除名称、代号外，显示开关量动作曲线，以及光标所在点的状态。?改变曲线颜色：单击参量名称下方的颜色区，会弹出颜色选择菜单。?显示工具条：游标的相关信息在操作栏显示，其中“频率”值，即是时间差的倒数。游标的移动方法为鼠标左键拖曳。在游标线上双击可选择焦点游标。如果在操作栏上选择了“锁定游标”，则在横轴（时间轴）放大/缩小时，游标保持其原有时间点，此时游标可能被移出画面。如未选择“锁定游标”，则游标相对画面保持不动。在Y轴（纵轴）方面，曲线有两种显示方式：分轴、同轴。分轴：每个参量有独立的基线、比例值，可以单独在画面上纵向移动，可以单独放大、缩小。基线在画面以点划线表示，与曲线颜色一致。同轴：所有参量使用统一的纵轴坐标（标幺制或有名值），零点、比例值是一致的。

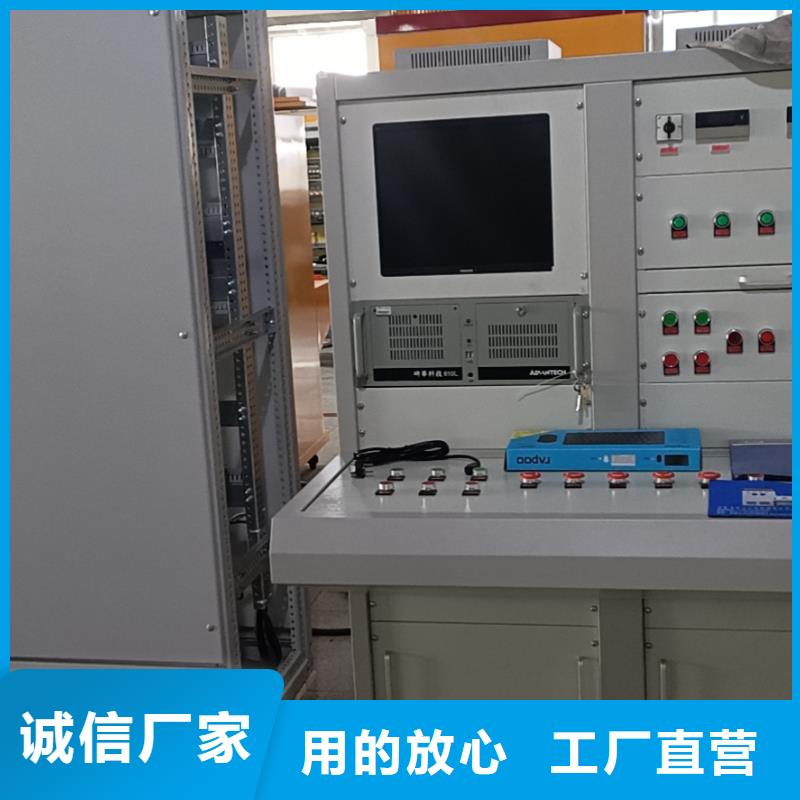

福州发电机特性综合测试仪测试内容及方法：本测试系统能自动测试电机的直流电阻、绝缘电阻、匝间绝缘强度、工频耐压及泄漏电流、电机堵转及空载等所有测试项目。输出线路测试时多可一次接入4台被试电机一起测试，接好测试线以后，输入或选择该电机型号的标准参数范围及所选测试线序号，按下测试启动按钮，系统程序将会按照如下测试项目及顺序进行自动测试。1.直流电阻首先测量当前环境温度，作为电阻的修正依据，再按照输入的标准参数自动选择电阻量程，测量电机的直流电阻，并计算三相绕组电阻不平衡度，经环境温度补偿后的电阻值与标准参数中的上、下限自动判断合格与否，如果测试数据大于上限值，则说明此线包超上限，用红色字体显示在屏幕上，如果测试数据小于下限值，则说明此线包超下限，用蓝色字体显示在屏幕上，这两种情况均为不合格，不合格则终止以下项目的测试，报警并显示，如果测试数据（经温度修正后）在上、下限之间，说明线包的电阻值合格，则继续下面的测试过程。温度修正是将在测试时温度下的电阻值，按铜线的温度系数自动修正到标准参数所在的温度下的电阻值，才能比较。如果标准参数未输入温度值，则按20℃修正比较。电阻测试采用高精度的HP3544数字电阻仪，四端测量技术，导线及接触电阻。

<福州>天正华意电气设备有限公司 福州水内冷发电机直流泄漏电流试验装置工艺精良

福州发电机特性综合测试仪6.2按用户要求格式打印表格。可一台电机一份报表，也可几台电机一份报表，可按存储数据的电机编号连续报表，也可选择电机编号形成报表。7、具有条码扫描及打印、合格证打印 等功能，硬件另配。 8、数据备份及导出由用户选择路径保存型号库与测试数据库。测试数据也可以导出为Excel表格9、提供ERP接口方便测试数据和贵公司ERP衔接， 可实现生产管理自动控制。七、电机出厂综合测试系统主要配置：序号 设备名称型号或规格数量产地1工业控制计算机技术培训及售后服务1、 设备到厂后，按照买方要求在买方工厂进行安装调试的过程中，免费对买方技术人员进行包括设备操作、故障排除及维护保养等方面的现场授课及培训。2、在设备使用过程中，卖方向买方及时提供相关技术咨询，现场技术服务及维修用零备件，并提供跟踪服务。3、设备免费保修期为一年。4、保质期内售后服务由卖方免费负责。卖方在接到服务通知（传真或信函）后1小时内给予答复，如买方不能自行解决的问题，需派员到厂处理时，保证在2个工作日内到达买方现场排除故障。5、若为买方原因于装卸过程，或因存放时间过长造成设备外观或内部的损坏，或因意外天灾等不可抗力及买方操作不当，自行拆解改装等所造成之人为损坏，不在以上保修范围。6、保修期外、卖方应与买方建立良好的售后服务关系，以优惠的价格向买方提供所需的零配件，发生故障时，卖方应在接到买方通知后1小时内给予答复，需派人到厂处理，费用双方协商。

福州发电机特性综合测试仪特性类试验特性类试验，是指在标幺制的X-Y坐标系中，记录两组参量的特性曲线。典型的特性类试验包括发电机空载、发电机短路等。试验过程可以区分上升、下降过程，也可以只进行上升过程。试验中同时手动录制稳态点，并在试验后进行曲线拟合。?试验模板进行试验前，特性类试验需要设置绑定的参量、坐标系等内容；这些基本的试验设置项称为“试验模板”。录波仪软件附带常用的特性类试验模板，用户也可以创建自己的模板。由“电气试验/特性类试验”，进入“试验模板”页面，如图26所示：图26?试验设置在打开的试验模板列表对话框中选择要编辑的模板，并点击“编辑”。会弹出“特性类试验”的设置页面，如图27所示：图27在此页面中编辑模板。试验名称：为此类试验命名，也就是模板名；全部模拟量：列表中的参量来自录波仪的模拟量有效值，包括派生量，模板设置中的、为参量选择、删除退出按键。X 轴：需选择X轴的绑定参量（多选三个），并定义X轴的名称、刻度数以及值（标幺值）。Y 轴：需选择Y轴的绑定参量（多选三个），并定义Y轴的名称、刻度数以及值（标幺值）。X轴（横轴）、Y轴（纵轴）均采用规一化值（标幺值）。X轴、Y轴可分别绑定1-3个参量，由绑定的参量取平均值后绘制试验曲线。试验过程：如果试验要进行上升、点、下降的过程，请选择“记录上升、下降过程”；如果只需记录上升过程类型的数据关系则选择“仅记录上升过程”。同步记录参量：除了直接参与X-Y特性曲线绘制的参量外，试验程序还可以同时显示、记录其它参量的实时值。

---
