本章适用于电压为10KV及以下新建扩建的一般工业与民用建筑电缆、桥架安装和桥架内电缆敷设 1．2　电缆桥架安装和桥架内电缆敷设，应按已批准的设计文件施工。 1．3　由支、吊、托架支撑的托盘（槽）或梯架直线段、弯通非直线段组合而成，敷设电缆具有连续性的刚性结构系统，为电缆桥架。见图12.1.3 电缆桥架组装图 1.4　金属桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定: 1．金属桥架及支架全长应不少于2处与接地（PE）或接零（PEN）干线相连接； 2．非镀锌电缆桥架间连接板的两端跨接线铜芯接地线，接地线小允许截面积不小于4mm2； 3．镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。 1．5　电缆敷设严禁有绞拧、铠装压扁、护层断裂和表面严重划伤等缺陷。 1．6　电缆桥架处如有防火要求的场所，应采取防火隔离措施。 12．2 施工准备 2．1　技术准备: 1．按照已批准的施工组织设计（施工方案）进行技术、交底。 2．施工执行工艺标准、图集、规范齐全。 3．电缆桥架敷设前，应检查桥架敷设有无与其他设备、管线交叉或重叠无法施工的地方，施工前应与各工种、监理或建设单位及设计单位协商好，并作好记录，以保证施工顺利进行。 4．根据施工图或施工所用电缆应作好电缆牵引力的计算。 1.电缆桥架规格及型号必须符合设计要求，附件齐全；桥架与配件、附件和紧固件各种型钢均应采用镀锌标准件。 2.各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架立柱及型钢等有产品合格证，桥架内外应光滑平整，无棱刺，不应有扭曲翘边等变形现象。 3.桥架订货或制作应按设计要求进行，不应有误，应反复校核以免造成浪费。 4.桥架安装选择需屏蔽电气干扰的电缆回路，有腐蚀的场所、易燃粉尘场所，应选用无盖无孔封闭型托盘，当需要因地制宜的场所，宜选用组装式托盘或有孔托盘及梯架；在容易积灰和其它需遮盖的环境或户外场所，宜带有盖板。低压电力电缆与控制电缆共用同一托盘或梯架时，应选用中间有隔板的托盘或梯架；在托盘、梯架分支、引上、引下处应设适当的弯通；因受空间条件限制不便装设弯通或有特殊要求时，可选用软连接板，铰接板；伸缩缝应设置伸缩板；连接两段不同宽度或高度的托盘、梯架可配置变宽或变高板。但在施工中，支、吊架和桥架的选择应依设计或工程布置条件选择。 5.托盘、梯架的宽和高度，应按下列要求选择: (1)电缆在桥架内的填充率，电力电缆不应大于40％；控制电缆不应大于50％。并应留有一定的备用空位，以便今后为增添电缆用； (2)所选托盘、桥架规格的承载能力应满足规定。其工作均布荷载不应大于所选托盘、梯架荷载等级的额定均布荷载； (3)工作均布荷载下的相对挠度不宜大于1/200。 托盘、梯架直线段，可按单件标准长度选择。单件标准长度一般规定为2、3、4、6m。托盘、梯架的宽度与高度常用规格尺寸系列如表12.2.4-1

电缆桥架根据电缆弯曲半径选择电缆桥架 在选择电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆小允许弯曲半径。 材料统计方面的问题 设计图纸在材料统计方面存在的主要问题： 1）漏项。有的统计托架材料时仅仅统计直通部分，弯通部分不统计；有的材料表干脆没有支吊架一项。对于工程总承包公司而言，漏项带来的后果是在项目报价阶段导致报价偏低，而在项目执行阶段采购部门老是和供货商签订增补合同，从而导致总承包公司利润的降低。 2）错项。原因在于很多设计人员对于一些概念不清，有的把弯通、支吊架算作附件，有的把盖板当成主材。实际上，电缆桥架的“托架”包括直通和弯通两部分。电缆桥架的“附件”包括各种连接板、盖板、隔板、压板、终端板、引下件、紧固件等。附件在材料表中不开列，由供货商随货配套供应，成本打入托架的单价部分，工程中不需要供货商单独报价。而“支吊架”包括托臂、立柱、吊架等，需要单独开列，工程中供货商需要单独报价。 3）统计量偏差大，通常是数量偏少。那么工程报价中如何比较准确地统计电缆桥架的材料呢？一般而言，托架的直通部分可考虑1％～2％的裕量，弯通部分则直接统计数量。桥架全长除以平均立柱间距（户外立柱跨距一般采取6m，室内立柱跨距一般采取3m），得到立柱数，增加2％～4％裕量。而桥架全长除以支吊架平均间距，得到支吊架数，再考虑1％～2％裕量。至于支吊架的间距，户内直线段支吊架间距一般取1.5～3m，垂直安装的支架间距不大于2m。非直线段的支吊架配置应当遵守规范规定：当弯通弯曲半径小于300mm时，应在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架；当弯通弯曲半径不小于300mm时，除在距非直线段与直线结合处300～600mm的直线段侧设置一个支吊架外，在非直线段中部应增设一个支吊架。

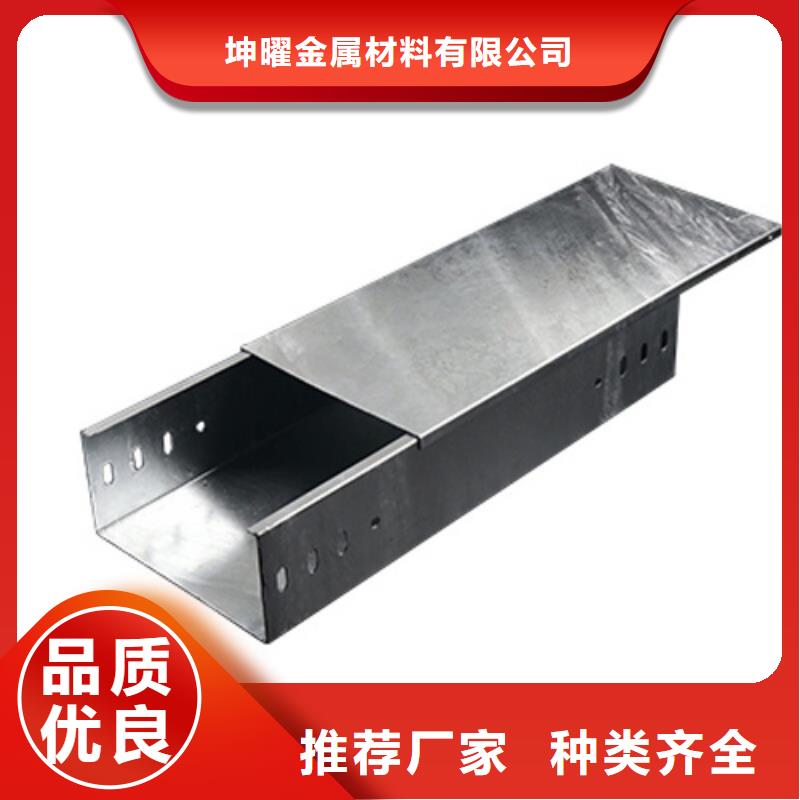

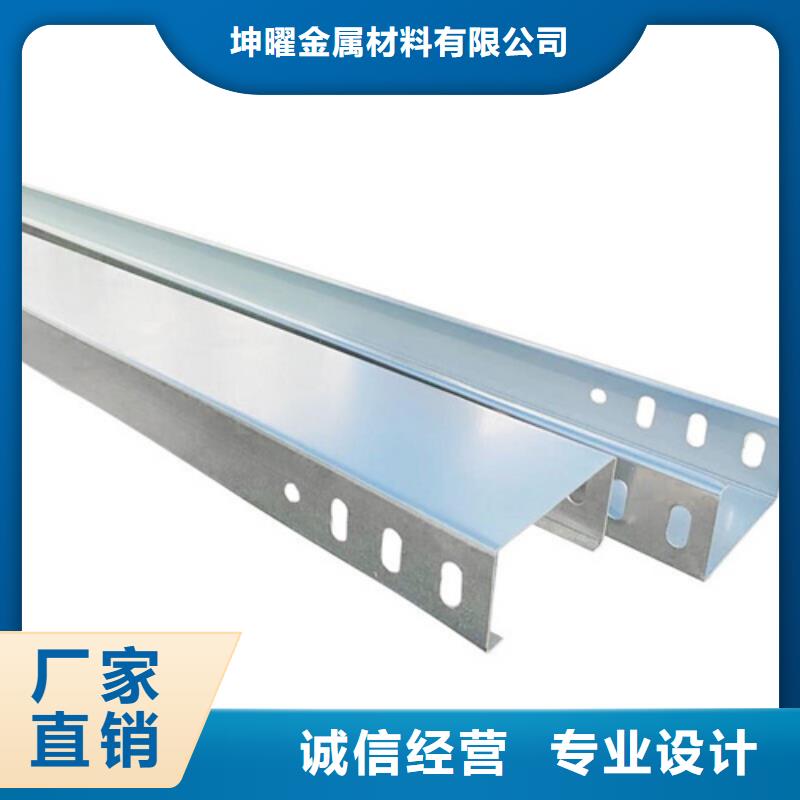

电缆桥架坤曜金属生产的槽式桥架是一种全封闭型电缆桥架。它适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 　　坤曜电缆桥架厂生产的托盘电缆桥架是石油、化工、电力轻工、电视、电讯等方面较广泛应用的理想敷设装置。它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气好等优点。梯级式桥架是根据国外有关技术资料及我厂产品的特点改进而成。 　　它具有重量轻、成本低、造型美观、通风散热性能好等特点。它适用于一般直径较大电缆的敷设，特别适用于高低压动力电缆的敷设。组合式桥架适用于安装小型电缆敷设，安装方便、造型美观、结构简单、弯通可任意锯割连接，通风、散热好。拥有专业施工队伍，对接地降阻、防火工程从设计到施工进行一体承包，实行“交钥匙”式服务。 　　在了解电缆桥架防火堵料厂家哪家好之前，我们先来认识一下电缆桥架防火堵料原理，遇火时，经高温影响包内的填充物会迅速的以几倍或十几倍膨胀发泡，从而形成蜂窝状的结块，很好的对火势进行隔离，封堵各种电路开口和孔洞缝隙，能在短时间内较为有效地将火灾控制在局部范围之内。在使用是可以将阻火板、阻火网、铁板等做为支垫，将华北电缆桥架防火堵料厂家哪家好平铺于上面，垒成隔层，应交叉堆叠、密实、牢固、堆叠应整齐、间隙封严，这样才可以有效的起到隔热和减少火势蔓延。齐齐哈尔电缆桥架防火堵料厂家哪家好应用范围:适用于电力、电信、邮政、化工、工矿、企业、建筑当中，电缆、油管、风管、气管、金属管道等贯穿物穿过隔墙或隔层时所形成的空洞的封堵。齐齐哈尔电缆桥架防火堵料厂家哪家好可阻止火焰蔓延，特别适用于经常更换电缆的重要部位。 　　能有效阻止火势沿电缆窜燃蔓延，坤曜电缆桥架厂生产的防火桥架较大限度的避免生命财产的损失。该产品常温下具有良好的通风透气性、耐酸碱、耐水、耐油、重量轻、使用方便等特点,遇火迅速膨胀炭化形成具一定厚度和强度的阻火屏障,并在膨胀炭化过程中吸收热量、释放不燃气体，达到阻火、隔热、隔烟的目的，具有从产品设计、制造、销售、安装以及售后为一体化完善体系。坤曜电缆桥架厂生产的可以根据客户的不同需求量身定制，客户的需求就是我们的全部。公司拥有先进的生产设备，雄厚的生产力和经验丰富的专业技术人员、从而确保了企业产品的高等品质。 　　产品均通过ISO9001：2000质量体系认证。主要产品有热镀锌电缆桥架/金属线槽；防火电缆桥架/金属线槽；热浸锌电缆桥架/金属线槽；不锈钢电缆桥架/金属线槽；铝合金电缆桥架/金属线槽；静电喷塑电缆桥架/金属线槽。类型有槽式电缆桥架/金属线槽；梯式电缆桥架/金属线槽；托盘式电缆桥架/金属线槽；大跨距电缆桥架/金属线槽等。 坤曜金属材料有限公司 坐落于美丽的江北水城----是专注从事镀锌桥架、钢制桥架、金属桥架、不锈钢桥架、铝合金桥架、大跨距桥架、防火桥架、横式桥架、梯式桥架、热浸锌桥架、玻璃钢桥架、母线槽等设备的生产和销售，是集产品设计制造销售为一体的一体化企业。 我厂技术力量完善，拥有优良的产品设计人员，并有优良的管理人员，我厂生产的电缆桥架、母线槽、抗震支架广泛用于炼油、化工、食品、纺织、冶金、机械、高层建筑、电力广播、通讯等工矿工程和建筑工程的安装和使用。公司本着诚信为本的经营理念，生产设计出优良的产品，以及优厚的服务，坚持强化管理，并严格执行标准化管理，在大力推动技术进步的同时，秉承“客户至上，诚信服务”的原则，以质量为主，用户至上的原则，多年来虚心听取多方意见，从设计到生产、生产到销售、销售到服务，严格各项关口，使得在电缆桥架、母线槽、抗震支架的生产工艺和质量声望较高，获得了广大客户的信任。 百闻不如一见，百说不如一试，让我们行动起来，开创一方新天地，再次热烈欢迎各界朋友光临我们公司参观指导洽谈业务。
