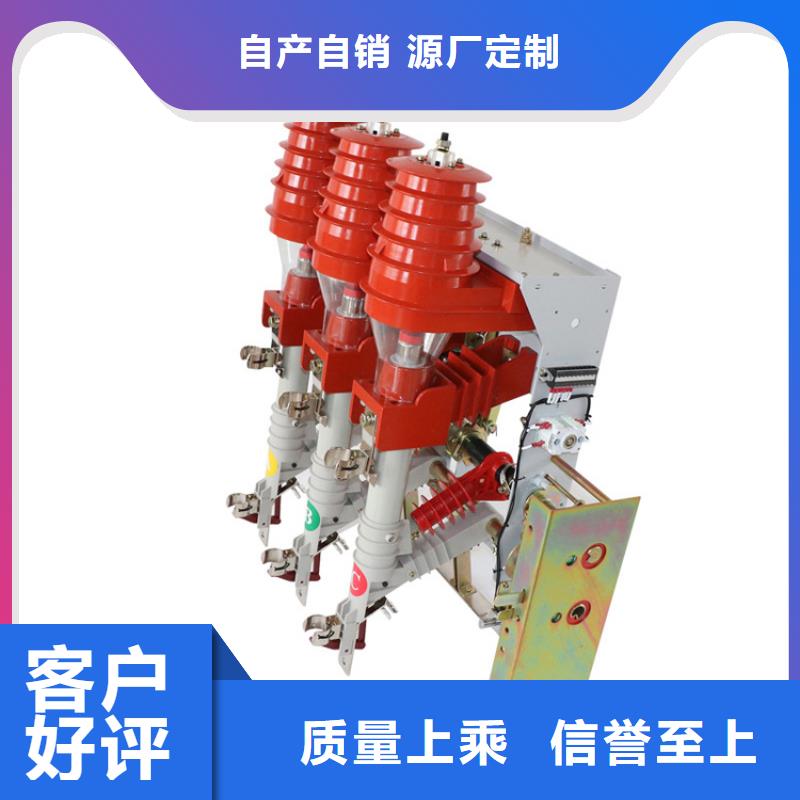

?VZF(R)-12型系列中置固封移开式真空负荷开关一熔断器组合电器（以下简称真空开关），是根据独特的设计概念并结合市场需求而研发的 一代真空开关设备，它广泛应用于户内铠装式空气绝缘开关柜中。它符合GB3804-2004GB16926-1997等标准的规定。在正常使用条件下，只要在真空开关的技术参数范围内，它就可以保证、可靠地运行于相应电压等级的电网中。 例：VZF(R)-12/T160-50-AC220-275-210即表示订购一台配套800MM柜宽的组合电器，其额定电流为160A，短路开断电流50KA，极间距275MM。 工作原理 ?VZF(R)-12型系列真空开关，通过“固封极柱”方式，把限流熔断器和真空灭弧室有机地结合在一起，构成一个串联回路，由真空开关本体(真空灭弧室）承担关合和开断各种负荷电流及过载电流（或相应的短路电流）；由限流熔断器承担短路电流的开断。 ?VZF（R)-12型系列真空负荷开关组合电器的工作原理示意图： 结构说明 ?VZF(R)-12型真空开关采用极柱与操动机构前后布置成一体的形式，使传动环节简化，机构的输出特性更吻合真空开关要求的负载特性，降低了能耗，提高了机械可靠性。 ?VZF(R)-12型真空开关三相极柱部分是通过自动压力凝胶工艺（APG），将真空灭弧室及接线端子等零部件固封在环氧树脂内，形成“T”型极柱。极柱结构避免了粉尘，湿度对真空灭弧室外绝缘的影响，并减少了真空开关的调整环节及灭弧室外壳的污染，提高了可靠性；三相熔断器安装在“T”型极柱顶部，其结构设计充分考虑真空开关在中置式开关柜内的电场分布，极大地降低了感性元件对柜体耐压实验的不利影响，提高了柜体成套产品的绝缘强度。（在施工现场没有高压熔断器替代部件时仍然可以对成套产品进行绝缘强度实验）。

负荷开关-限流熔断器组合电器保护变压器特性好，但只有两者配合好才能有效。 a区域为工作电流范围。IInK，InK为组合电器的额定电流。它小于熔断器的额定电流InHH，这是由于熔断器安装时的温度状况及热损耗消散受限制，使组合电器不能承受熔断器的全部电流。组合电器的额定电流开断由负荷开关单独完成。负荷开关三相同时开断，三相同时熄弧。 b区域为过负荷范围InHHI3InHH，在此范围内，熔断器承受超过额定电流的过电流。约从2InHH起，熔体动作，但熔断器尚不能熄弧，熔断器的撞击器触发，使负荷开关动作，三相开断并熄弧。在这里，熔体动作的含义是所有熔体至少在一处开断。这就是说，在过负荷范围内，由负荷开关三相开断并熄弧。 c区域为转移电流ITC范围约从3InHH起，熔断器动作后亦可熄弧。在三相电路中，三相熔断器中一相首先动作，触发撞击器并熄弧。负荷开关熄灭另两相中的电流，其他两相熔断器可能也动作，但负荷开关有时动作更快，因此，在转移电流区域，熔断器与负荷开关配合共同完成开断任务。转移电流是负荷开关在各自功率因数下，所能开断的 电流，它介于5InHH（小型熔断器）～1.5InHH（大型熔断器）之间。 d区域为限流范围，当故障电流更大时（约从20InHH），熔断器在电流的 个半波就已经动作，并将故障电流的峰值限制到它的允通电流值ID。这是熔断器熄灭大于转移电流ITC的电流，负荷开关在撞击器作用下虽动作，但不开断电流。 因此，只有负荷开关与熔断器配合得当，组成的组合电器就能够开断：负荷开关额定开断电流的任何负载电流；组合电器额定短路开断电流的任何过电流。这就是说，负荷开关加熔断器能承担工作电流和全短路电路之间的开断任务。

2撞击器操作与转移电流 熔断器通过的电流与熔断时间呈反时限特性，简称安-秒特性，当出现过电流时，熔断器依其安-秒特性熔断。所谓转移电流，是指三相熔断器中有一相首先开断，三相熔断器的熔断时间差为Dt。当首相动作后，撞击器击出，此时可能出现另外两相熔断器尚未灭弧开断，而撞击器击出形成负荷开关切断故障电流，原本应由熔断器承担的开断任务，现转移至负荷开关承担。熔断器与负荷开关转移开断时，对称电流就叫“转移电流”。显然，转移电流的数值与熔断器安-秒特性、负荷开关固定分断时间有关。转移电流值可以通过引用IEC-420标准确定。在熔断器安-秒特性时间轴，取0.9倍负荷开关固分时间，作一平行线，所对应的电流值就是转移电流。例如某真空负荷开关，其固有分断时间为28ms，配用100A熔断器，依法求出转移电流为1880A，负荷开关应能开断此电流。故障电流超过转移电流时，由熔断器开断。其实转移电流是一个电流区域，由于三相熔断器之间存在熔断时间差，相对有电流差，因此是一个很小的电流区域，该区域就是转移电流区域。由此可见，负荷开关与熔断器的良好配合是可以开断任何电流。显然，熔断器不同的额定电流有不同的安-秒特性，那么不同的额定电流配合同一个负荷开关，就有不同的转移电流，额定转移电流是指所能配用 熔断器的转移电流，选择负荷开关应注重。 3分励脱扣器操作电源与交接电流 随着变电所“少人值守”、“无人值守”的推广，为了满足运行单位远方操作的基本要求，选择负荷开关时，需要配置分励脱扣器供保护跳闸使用，即过载时通过继电保护的方式使负荷开关分闸，熔断器仅作短路保护。由分励脱扣器动作使组合电器中负荷开关分断，称为脱扣器操作。继电保护与熔断器的时间-电流曲线不会相同，配合使用必然出现交叉点。继电保护的动作特性与熔断器的安-秒特性相交点称为“交接电流”。工程上按IEC确定 交接电流的方法为：在熔断器 弧前安-秒特性的时间轴取负荷开关小分闸时间，加上20ms外部继电器保护的小动作时间，所对应电流值即为 交接电流。
