【 变压器有载开关测试仪励磁系统开环小电流测试仪产地厂家直销】|大关|绥江|西双版纳|临沧|丽江|德宏|红河|曲靖厂家
更新时间:2025-06-01 08:25:40
Tags: 变压器有载开关测试仪

我们精心制作的变压器有载开关测试仪产品视频已经准备就绪,探寻变压器有载开关测试仪产品背后的故事,视频带你走进精彩世界!
产品参数 | |
---|---|
产品价格 | 555/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 5 |
产品颜色 | 白 |
质保时间 | 3年 |
外形尺寸 | 158 |
适用领域 | 电力电气 |
质量认证 | 9000 |
产品功率 | 5 |
工作温度 | 45 |

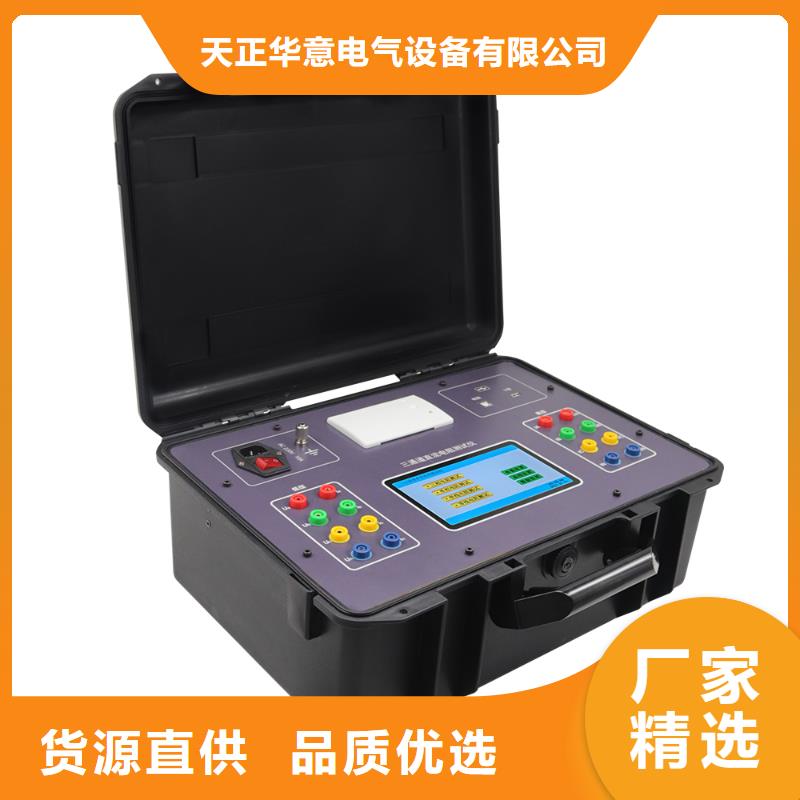

变压器有载开关测试仪【天正华意电气设备(昭通市分公司)tianzh3611-12】生产实力雄厚,定货方便快捷。“低价经营,质量好”的销售原则,是新老朋友合作的。联系人:杨经理,地址:平度市平安路2号。

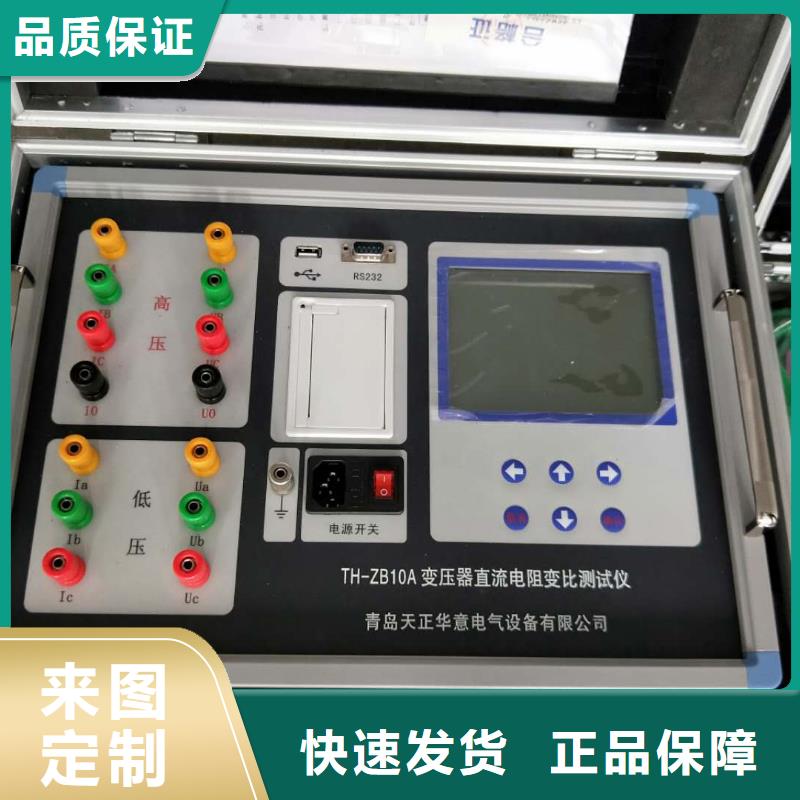

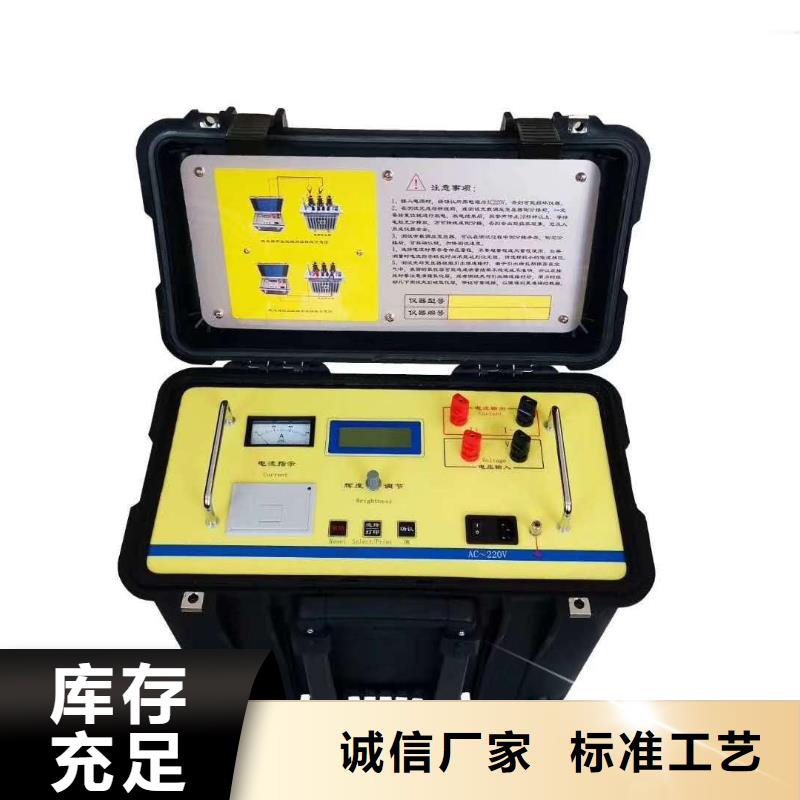

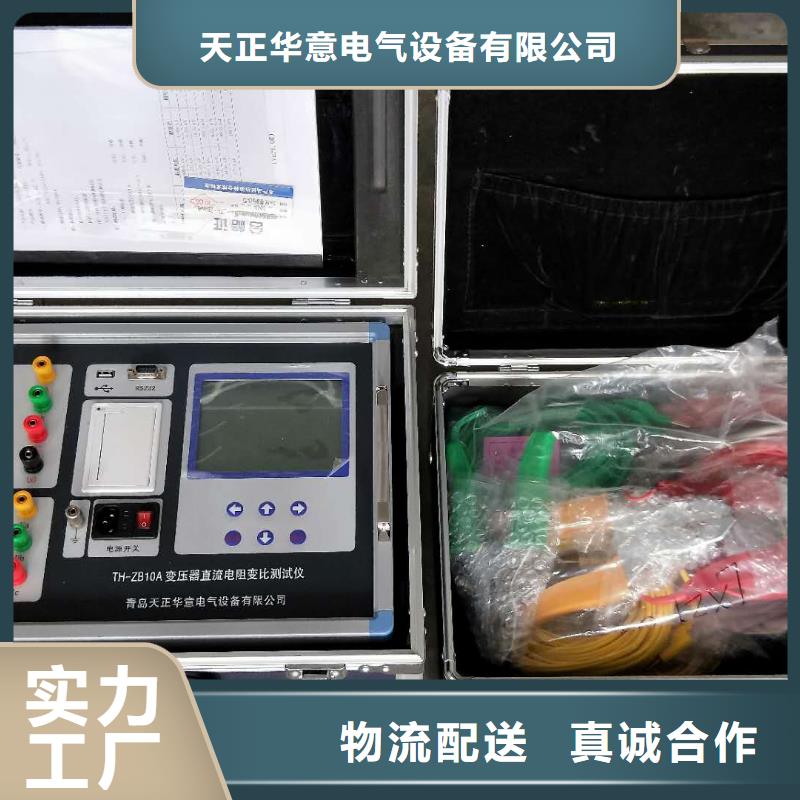

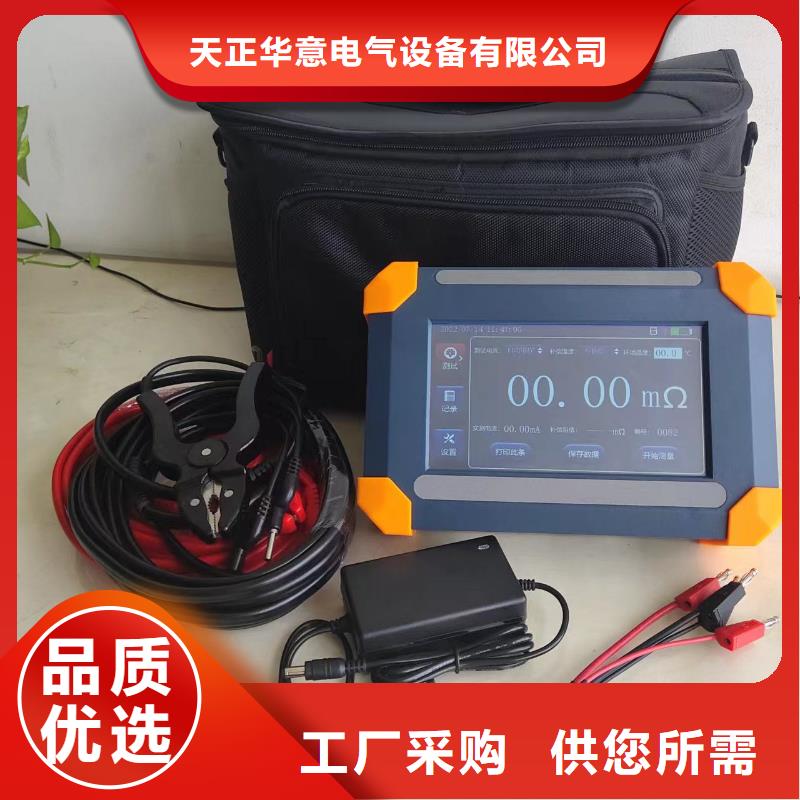

变压器有载开关测试仪电力变压器消磁机是集变压器直流电阻测试功能和消 磁功能于一体的新型设备。消磁部分和直阻测试部分操作界面一分为 二,独立操作。既能快速准确的测量大型变压器的直流电阻,又能消 除电力变压器直流电阻试验后剩磁危害,对保护电力变压器免受励磁 涌流冲击,和投运有极其重要的作用。是我们电力变压理想的 测试设备。 由于铁磁材料固有的磁滞现象,在对电力变压器进行电压比、直 流电阻测量等操作后会在铁芯中残留剩磁。由于剩磁的存在,当变压 器投入运行时铁芯剩磁使变压器铁芯半周饱和,在励磁电流中产生大 量谐波,这不仅增加了变压器的无功消耗,而且可能引起继电保护器 误动作,造成一定的经济损失。所以我们在变压器投运前必须做消磁 工作,确保变压器正常运行。

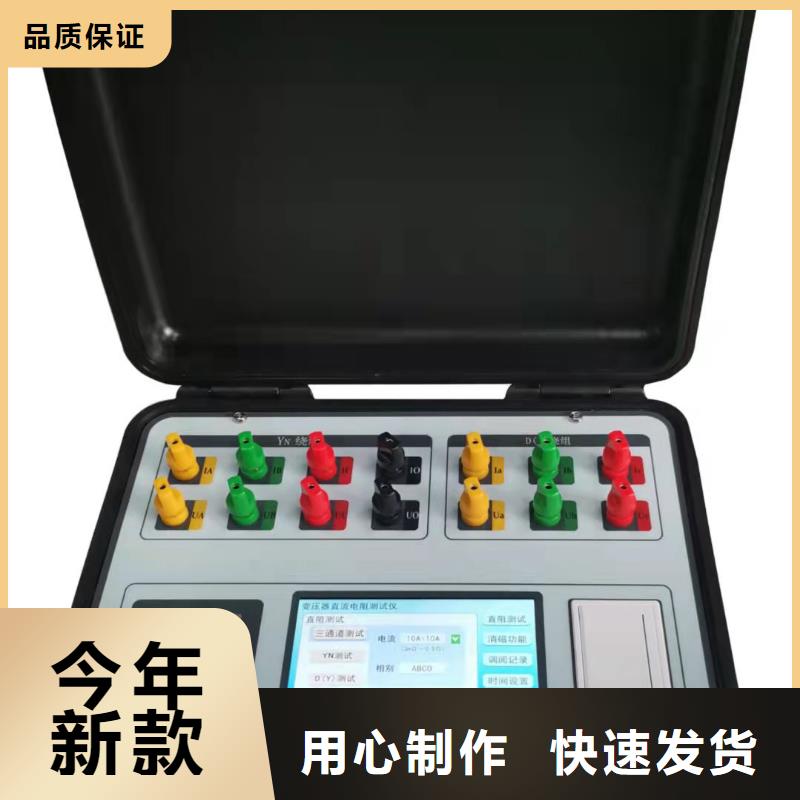

变压器有载开关测试仪接线方法短接变压器对侧绕组接线端子a-b-c,单相电源接仪器的“入IA”、“入IB”,黄色测试钳一端接变压器接线柱,另一端接仪器的“出IA”和“出Ua”;绿色测试钳一端接变压器接线柱,另一端接仪器的“出IB“和“出Uo”,如图十所示(测量B相参数时的接线):注意:更改加压绕组时请切断试验电源以确保!图十 3)分相Y型连接①分相Y型连接是指高压侧为Y型但没有中性点引出、低压侧为d型或y型的变压器,其特点为可以使用单相法测试但不能直接测出某一相阻抗参数,而是测试其中两相参数和后进行折算。在短路阻抗测量界面下选择“3、分相Y型连接”,按“确认”键进入短路阻抗参数设置界面,同图五。具体测量过程及操作步骤请参照“2)分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c,单相电源接仪器的“入IA”、“入IB”,黄色测试钳一端接变压器接线柱,另一端接仪器的“出IA”和“出Ua”;绿色测试钳一端接变压器接线柱,另一端接仪器的“出IB“和“出Uo”,如图十一所示(测量BC两相复合参数时的接线):注意:更改加压绕组时请切断试验电源以确保!图十一4)分相D型连接①分相D型连接是指高压侧为D型、低压侧为d型或y型的变压器,其特点同分相Y型连接,但折算方法不同。在短路阻抗测量界面下选择“4、分相D型连接”,按“确认”键进入短路阻抗参数设置界面,同图五。具体测量过程及操作步骤请参照“2)分相YN型短路阻抗测试”。②接线方法短接变压器对侧绕组接线端子a-b-c后,还需依次短接本侧绕组的B-C、C-A、A-B端子。单相电源接仪器的“入IA”、“入IB”,黄色测试钳一端接变压器接线柱,另一端接仪器的“出IA”和“出Ua”;绿色测试钳一端接变压器接线柱,另一端接仪器的“出IB“和“出Uo”,如图十二所示(测量BC两相复合参数时的接线):注意:更改加压绕组时请切断试验电源以确保!

变压器有载开关测试仪测试过渡时间及电阻值测试完毕后,如图A相直流测试波形,先将波形显示区域左边的卡尺定位到测试波形跳变处,然后点开该相波形的数据数据显示标签,点击选择“R1”标签,该相的电阻值便会显示出来。移动红色和绿色卡尺到需要测量的范围后,点击T1、T2、T3得到测量时间。六、分析编辑功能6.1数据查询分析 点击菜单区中【数据查询】项,即可打开数据库中窗口,如图十三所示:点击选择需要的项目条(该项目条颜色变深)后,再点击下方的【打开】键,弹出图十一界面,点击【应用】、【确认】键后,波形自动回放当前界面中。图十三分析界面如图十四、图十五所示,在界面的“波形参数测量区”中设有“A-相(mS)、B-相(mS)、C-相(mS)、ABC-相差(mS)”选择并打开其中某一项,如选择“A-相(mS)”,下拉菜单显示“T1、T2、T3”, 点击其中某一项,在该窗口中显示出的值是标尺1到标尺2之间的时间。参数“T1、T2、T3” 含义可由用户自定义为开关的过渡时间或三相开断不同步时间,“T4”是计算出“T1、T2、T3”的时间总和。选准游标尺下方的小方块,可拖动游标尺左右平行移动,将游标尺1平移到波形的左边,移动游标尺2平移到波形的右边,选择点击T1(或T2或T3),在该窗口中显示出的值就是用户定义的时间参数。通过分析编辑,可以确定过渡波形的三相开断不同步时间,三相过渡时间等参数。在三相相差的功能菜单下有三个时间数据:“不同步时间”、“桥接时间”、“三相相差”。“不同步时间”、“桥接时间”利用两个游标尺根据需要卡出时间,“三相相差”是计算出三相“T1”时间值的误差值
