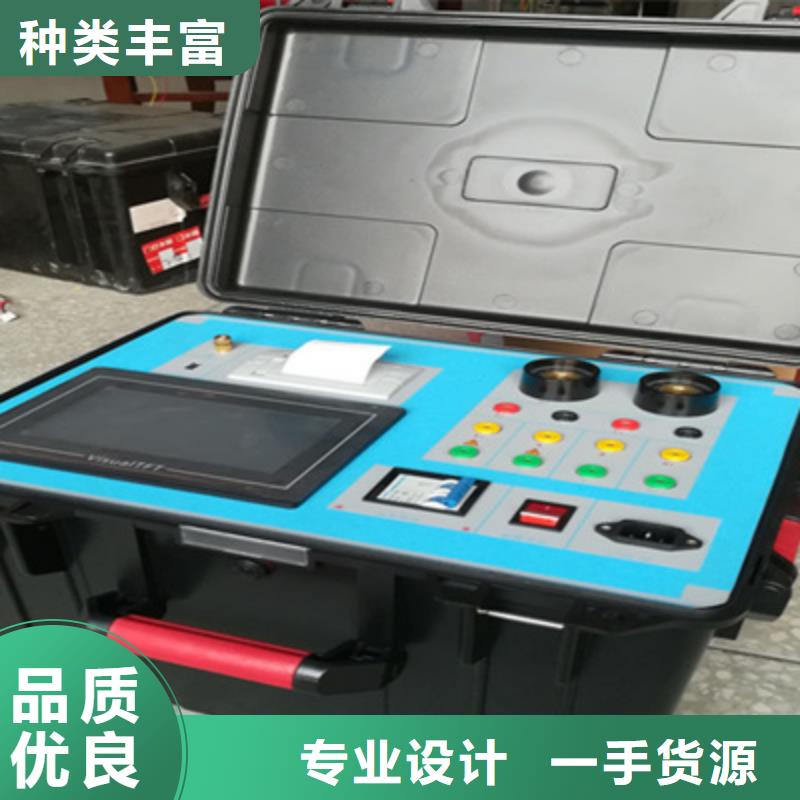

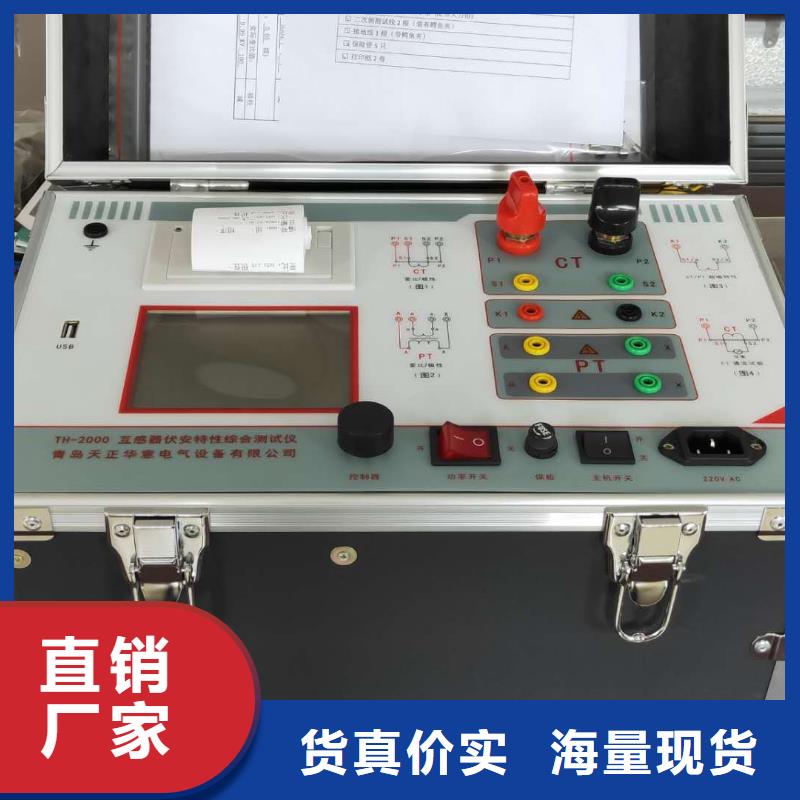

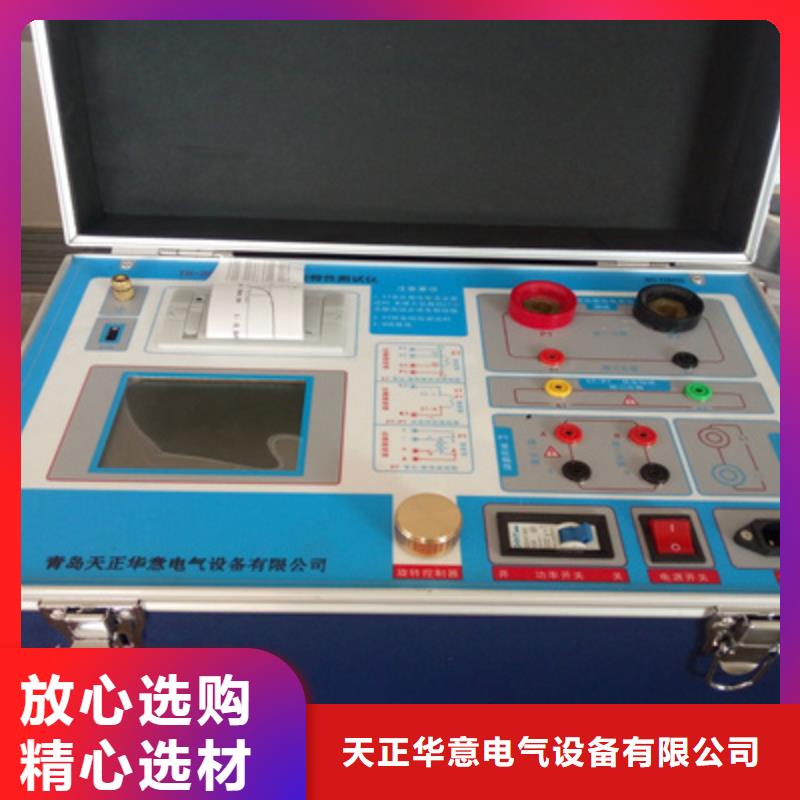

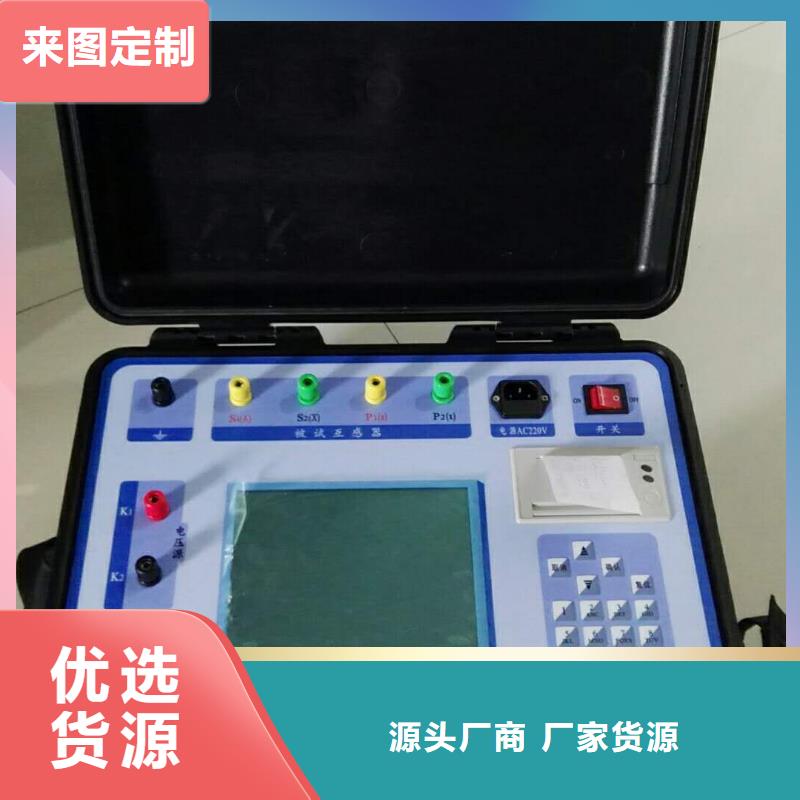

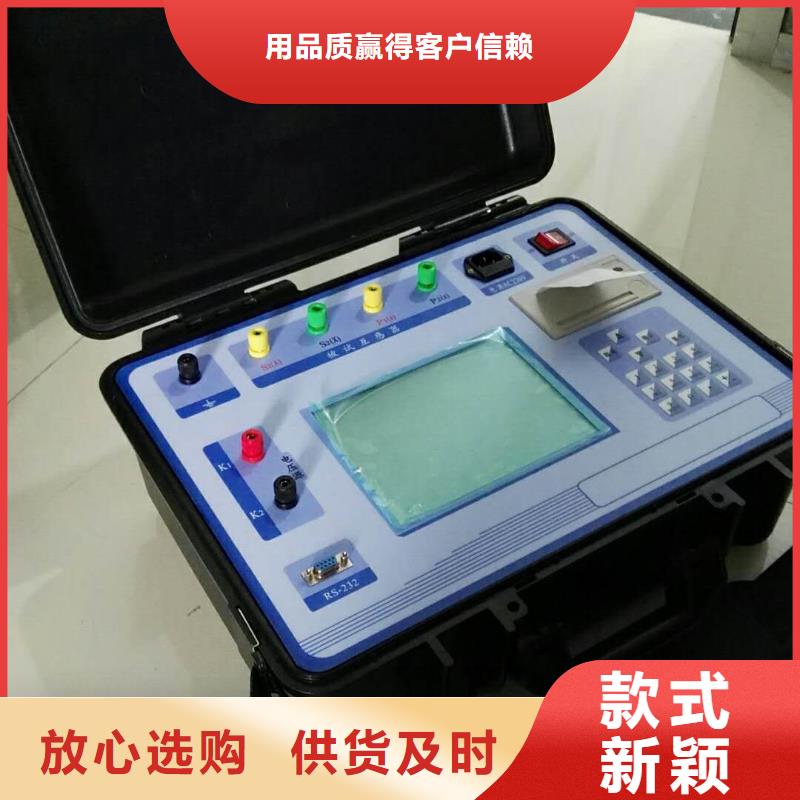

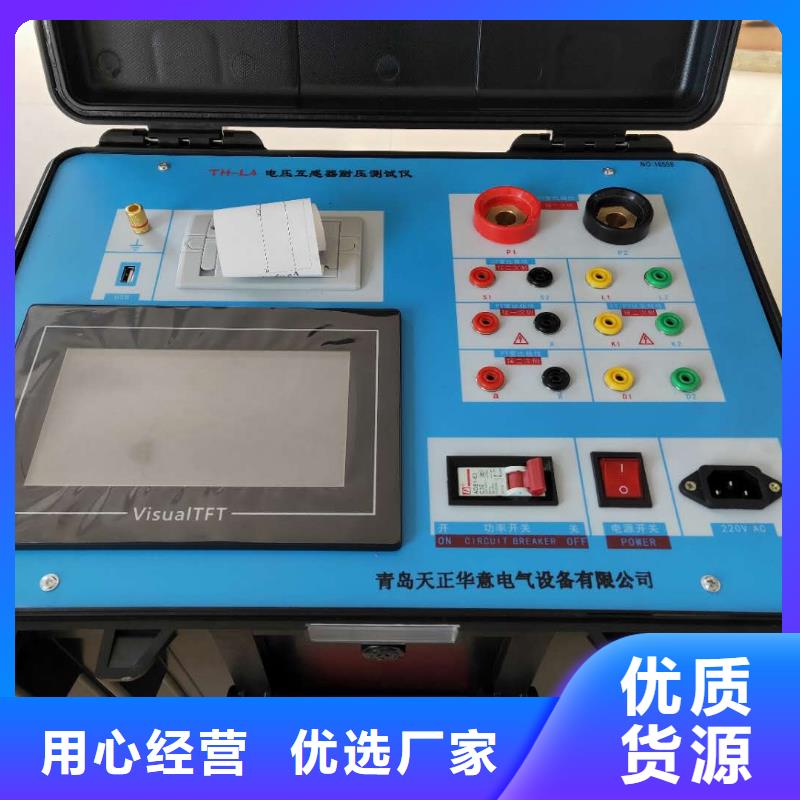

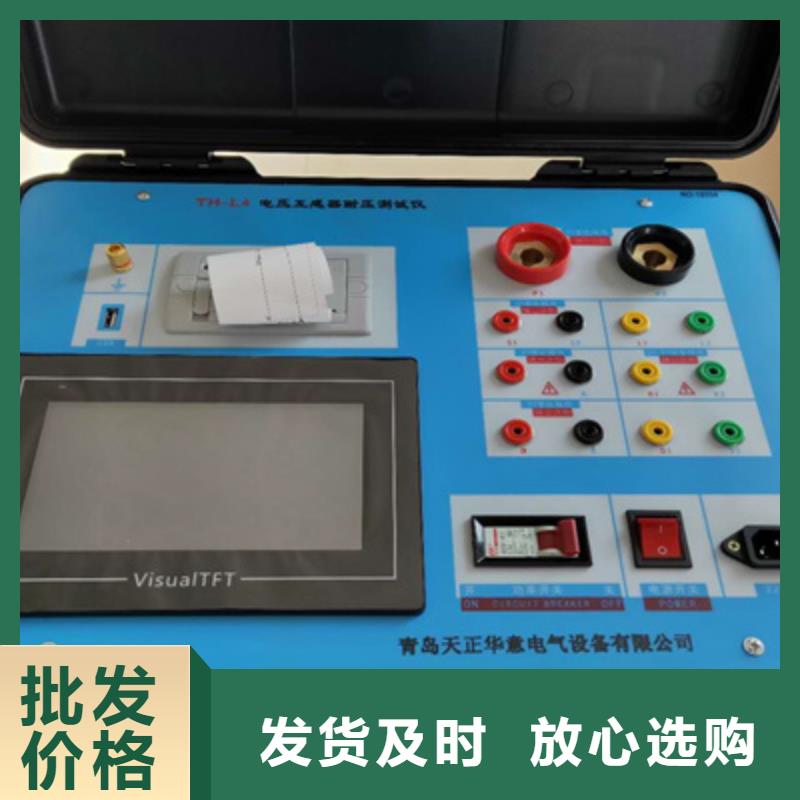

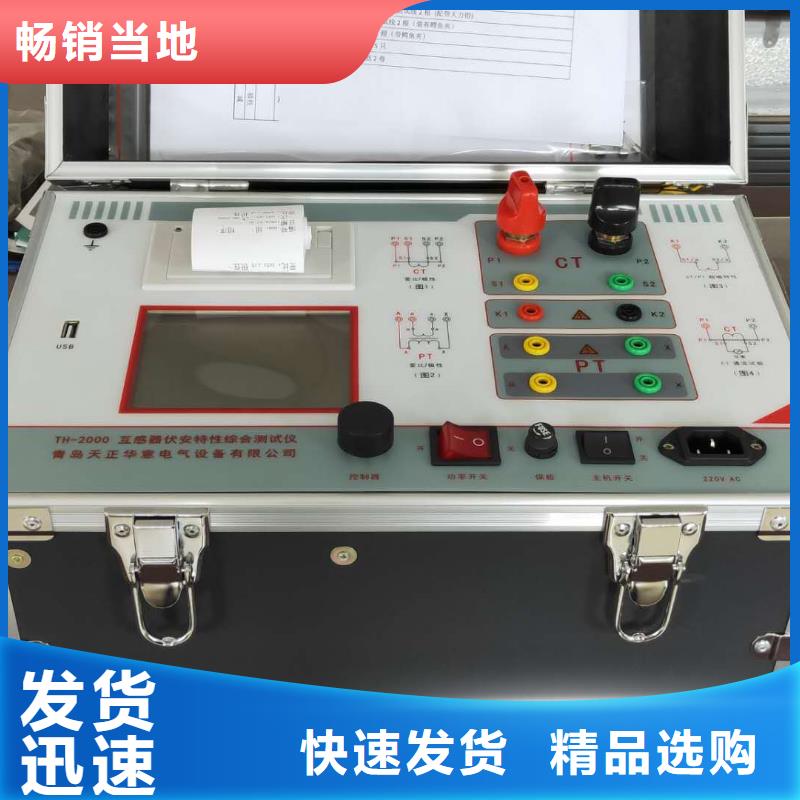

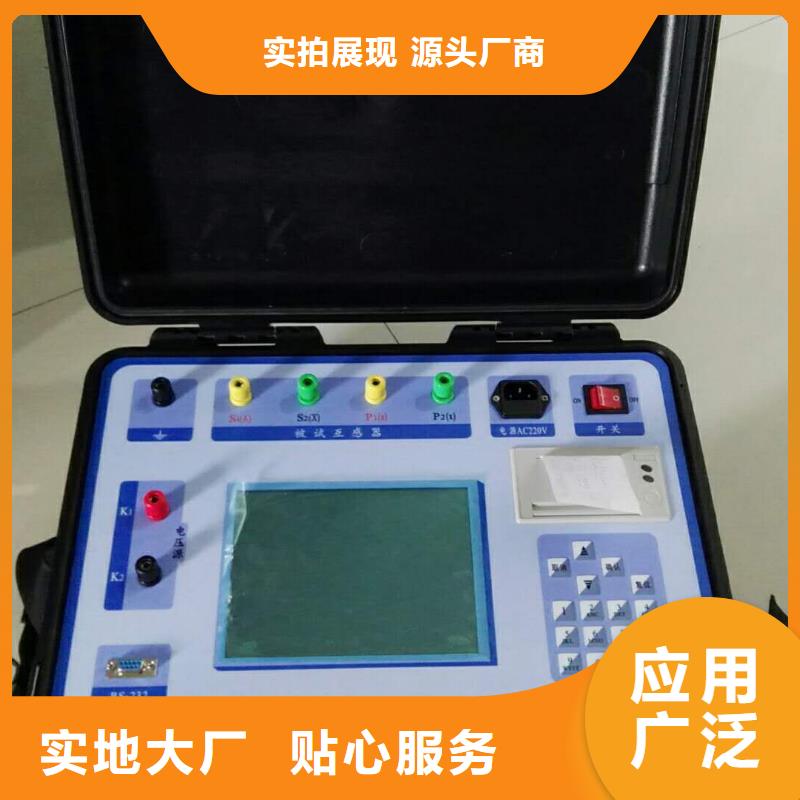

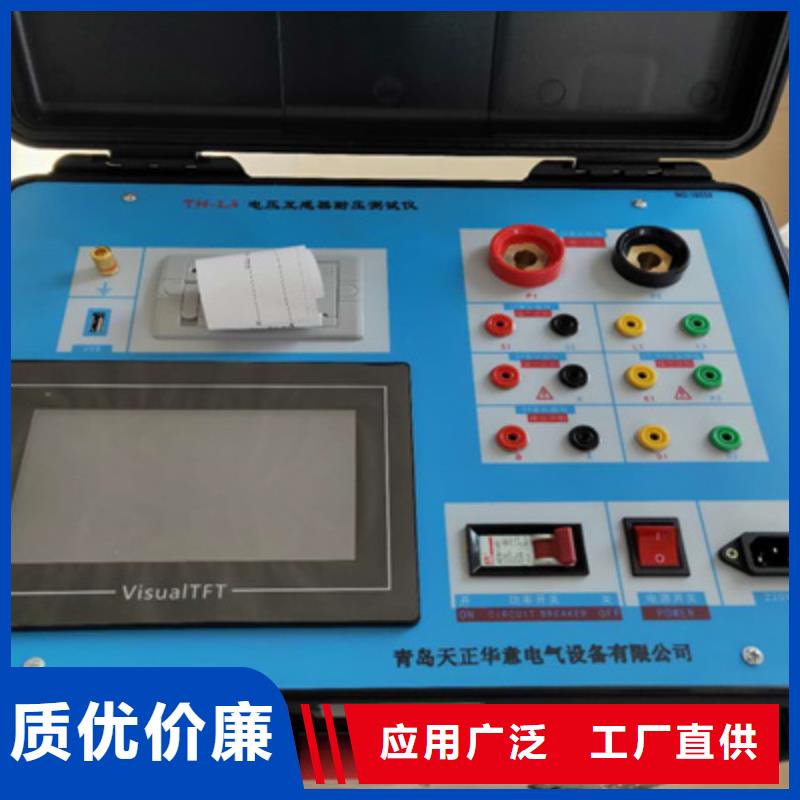

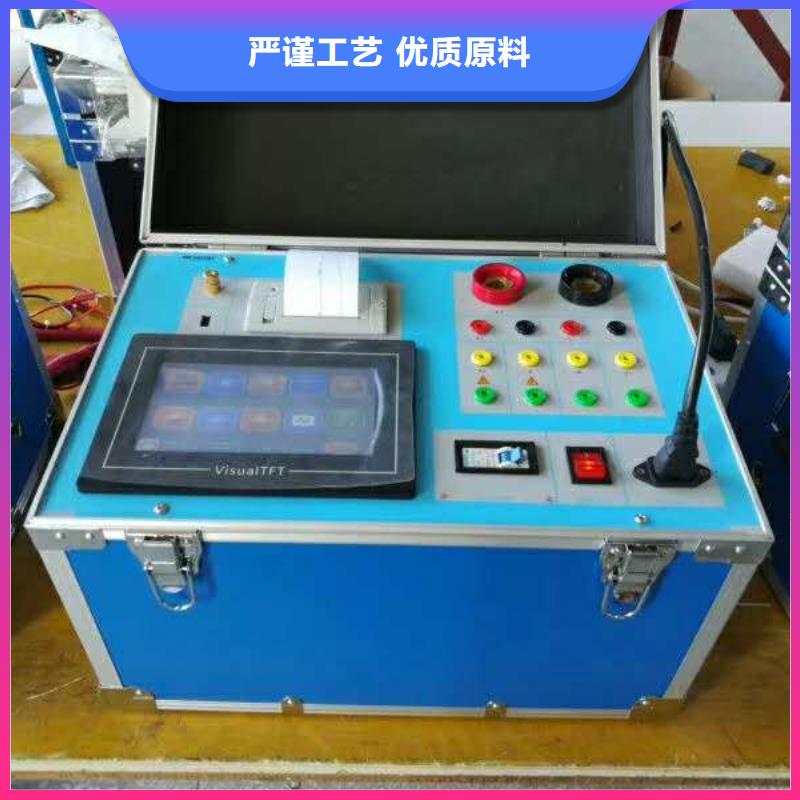

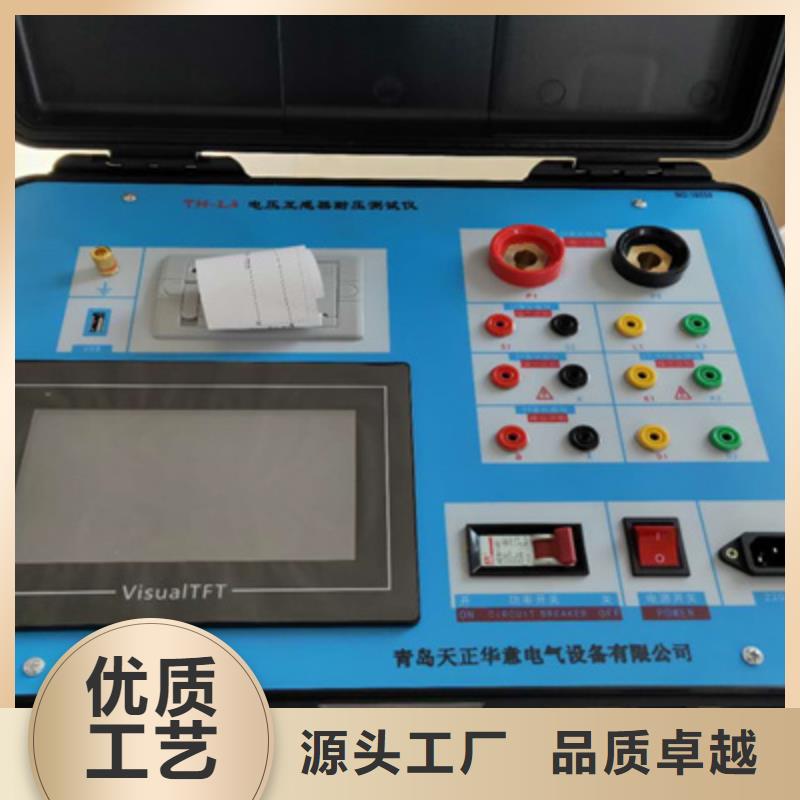

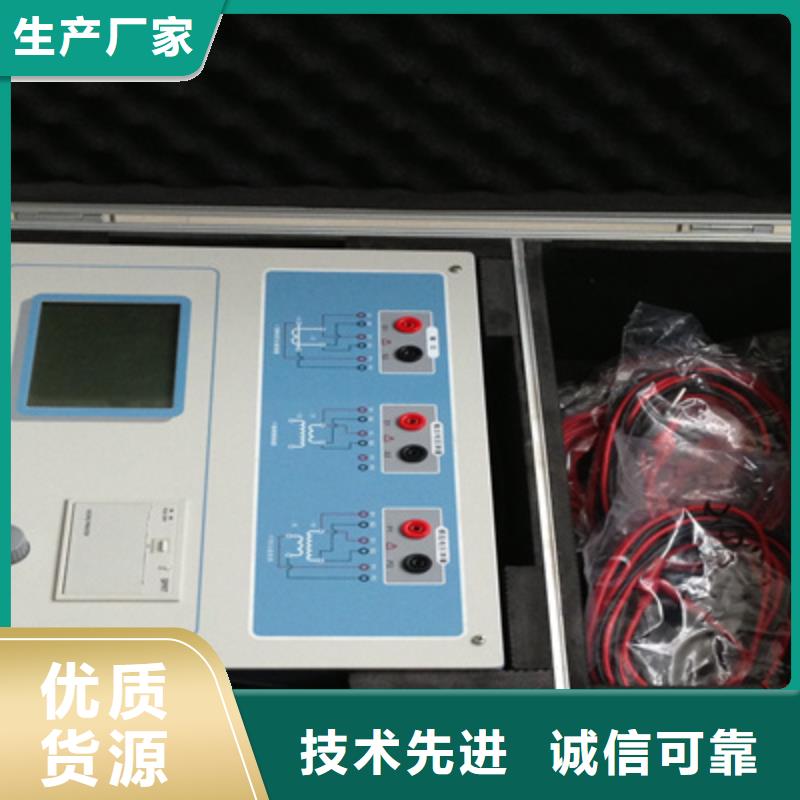

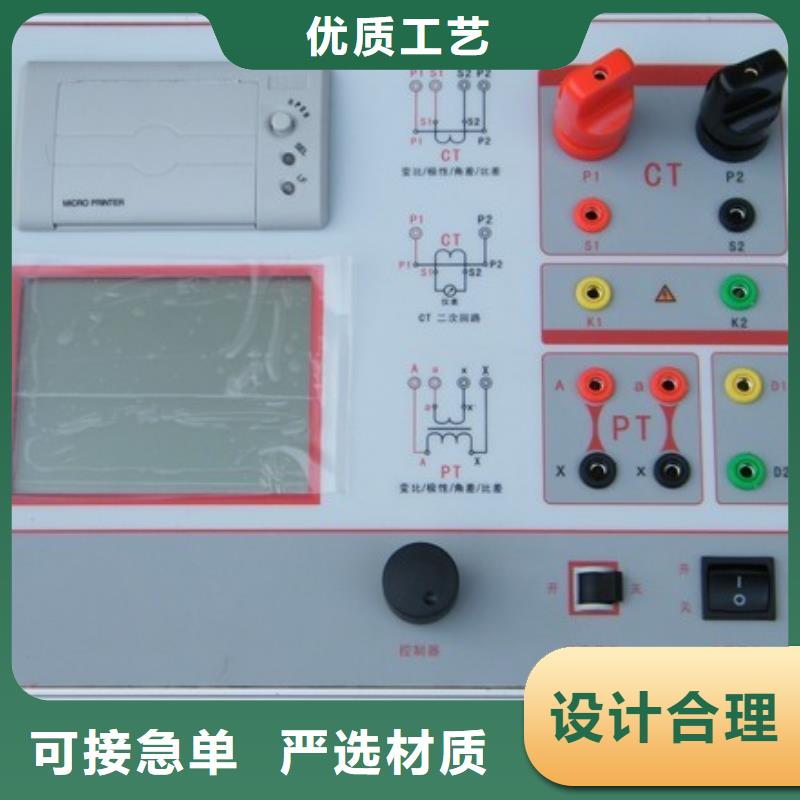

天正华意便携式故障录波仪【 互感器综合测试仪-电力电气测试仪器现货充足】
更新时间:2025-05-29 06:51:04
Tags: 互感器综合测试仪

为了让您更地了解我们的互感器综合测试仪,我们精心制作了以上产品视频。我们将带您领略产品的非凡之处,让您对它有更深入的了解和认识。
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 100 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铜 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
产品颜色 | 白色 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

采购互感器综合测试仪,库存充足,【天正华意电气设备(滁州市分公司)tianzh3611-12】厂家直销,闪电发货,价格优势,来电咨询即可销售9折优惠。联系人:杨经理,地址:平度市平安路2号。

互感器综合测试仪额定电流:被测CT的二次侧额定电流,正常为1A或5A,通过左右键来切换。?下限负荷:被测CT的下限负荷(也叫轻载负荷),通过左右键来切换。?CT_变比:被测CT的变比值,通过左右键来进行切换设置。?CT_精度:被测CT的精度等级,通过左右键来切换设置,可以选择0.5、0.2、0.5S、0.2S 、0.1级。?功率因数:被测互感器的功率因数,通过左右键来切换设置,通常可为0.8和1.0。?设置日期:用来对当前的日期进行设置,调整当前的年、月、日。?设置时间:用来对时间进行设置,调整当前显示的时、分、秒。?开始规程测试:在此选项按回车键开始规程测试。参数设置完成后,选择开始测试,出现图5所示界面图5、CT规程测试数据界面图中显示出额定负荷下各规程校验点(1%、5%、20%、、120%)的比差和角差及修约结果的相应数值,还有在下限负荷下各规程校验点(1%、5%、20%、、120%)的比差和角差及修约结果的相应数值。3、CT单点测试界面在选中‘CT单点测试’功能时,进入单点测试设置屏。如图6所示:图6、单点测试设置界面参数设置屏可见,项目有:功率因数、测试负荷、百分数值、开始任意点测试四个项目;同时给出具体接线图。各项参数的含义和作用如下:功率因数:被测互感器的功率因数,通过数字键来设置,可为0和1.0之间的任意数值。?测试负荷:被测互感器的负荷值,通过数字键来设置。?百分数值:测试电流的百分数值,通过数字键来设置。

互感器综合测试仪售后服务承诺 ,本产品保修一年,终身维护。附录三、误差曲线说明 根据互感器二次侧的励磁电流和电压计算出的电流倍数(M)与允许二次负荷(ZII)之间的5%、10%误差曲线的数据中也可判断互感器保护绕组是否合格:1)在接近理论电流倍数下所测量的实际负荷大于互感器铭牌上理论负荷值,说明该互感器合格如图21数据说明;2)在接近理论负荷下所测量的实际电流倍数大于互感器铭牌上的理论电流倍数,也说明该互感器合格如图21数据说明;保护用电流互感器二次负荷应满足5%误差曲线的要求,只要电流互感器二次实际负荷小于5%误差曲线允许的负荷,在额定电流倍数下,合格的电流互感器的测量误差即在5%以内。二次负荷越大,电流互感器铁心就越容易饱和,所允许的电流倍数就越小。在图21中例所示(所测保护用CT为5P10 20VA):其中5为准确级(误差极限为5%),P为互感器形式(保护级),10为准确限值系数(10倍的额定电流),20VA表示额定二次负荷(容量)。电流倍数为10.27倍(接近10倍)时,所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外,在二次负荷为19.58Ω(接近20Ω) 所允许的二次负荷为27.19Ω,大于该CT的额定负荷20VA(20VA/1=20Ω),通过该数据可判断该互感器合格。另外,在二次负荷为19.58Ω(接近20Ω)时,所允许的电流倍数为12.85倍,大于该CT的额定电流倍数(10倍),通过该数据也可判断该互感器合格。其实,只要找出这两个关键点中的任意一个,即可判断所测互感器是否合格。如果10%误差不符合要求一般的做法有: ?增大二次电缆界面积(减少二次阻抗) ?串接同型同变比电流互感器(减少互感器励磁电流) ?改用伏安特性较高的绕组(励磁阻抗增大) ?提高电流互感器变比(增大励磁阻抗)图21误差曲线计算公式:M =(I*P)/N ZII =(U-(I*Z2))/(K*I) I 电流 U 电压N=1 (1A 额定电流) I 电流N=5 (5A 额定电流) Z2 CT二次侧阻抗P=20 (5%误差曲线 ) K=19(5%误差曲线.1A 5A 额定电流)P=10 (10%误差曲线 )K=9 (10%误差曲线.1A 5A 额定电流)

互感器综合测试仪以“E”为开头的数据为角差比差结果数据,以“T”为开头的数据为暂态结果数据。11.6 载入数据结束后,选择“确定”出现图40界面,在此界面右上方设置相应参数后,选择“生成误差曲线”则完成所有试验结果的载入。11.7 载入全部完成后,可根据需要选择“保存”或打印结果数据。11.8 选择“保存”选项,则以WORD的形式显示结果如图41。11.9 如需继续加载试验结果数据,请先上次载入的数据。图38图39图40图41附 录 附录一、 “校准”测试方法(以CT为例)图42,校准测试主界面图43,电压校准接线图图44,电流校准接线图1)参数设置: 进入CT“励磁”测试界面后,选择进入“校准”试验界面(如图42),设定好励磁电流值:0.1A ~ 5A;励磁电压值:1V~2500V。2)开始: 电压校准试验参照图43进行接线;设置好被测电压后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电压/电流值用于检测,检测完毕后,按下控制器,试验返回图42界面。电流校准试验参照图44进行接线,电压设定值略高于【电流设定值(A)*负载(Ω)】,设置好被测电流/电压值后,合上功率开关,选择 “开始”选项,按下控制器,试验即开始,试验到达设定值后将保持输出电流/电压值用于检测,检测完毕后,按下控制器,试验返回图42界面。附录二、售后服务承诺 ,本产品保修一年,终身维护。
