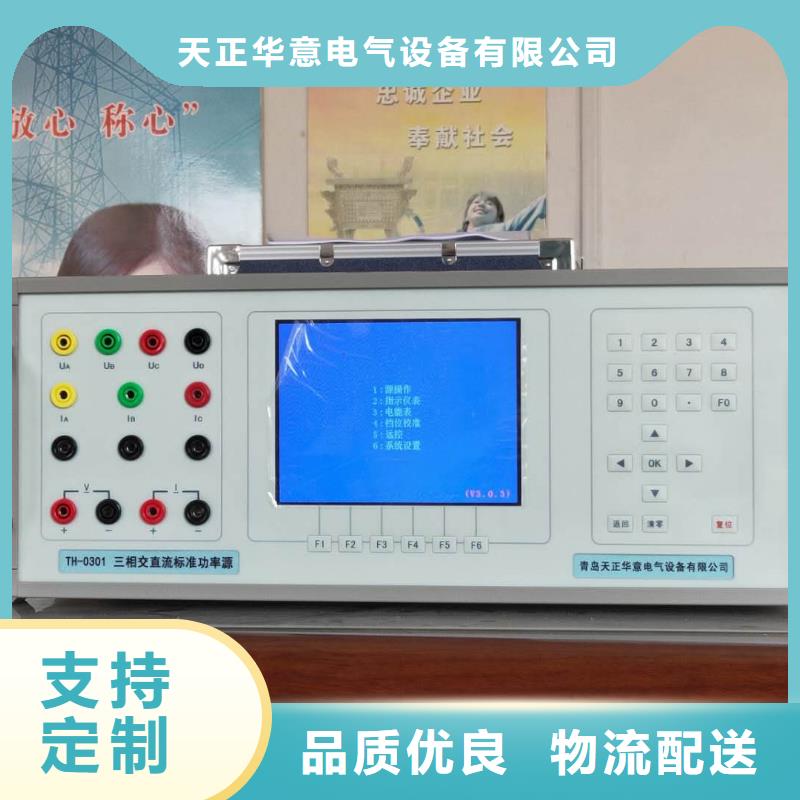

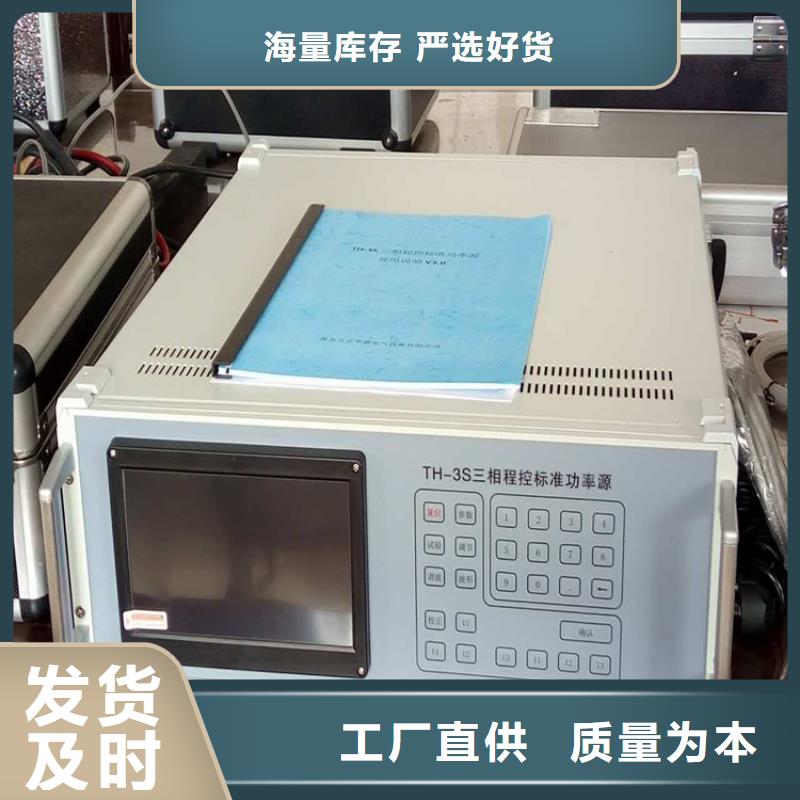

多功能校准仪 谐波设置： 谐波可以多次设置，每一次可以设的不同，但每相电压电流的各次谐波含量总和如下：2-8次谐波含量为40％，9-15次谐波含量为30％，16-31次谐波含量为20％。触摸[H-order]、[H-con]、[Φ]右边的文字框，就可以对谐波输出进行设置。H-order：表示电源输出的谐波次数，可输入2-31次。H-con：表示设置的谐波对应基波的幅度，以百分比显示。Φ：表示设置的谐波对应基波的相位，单位是度。对于由那些相的电压、电流输出参与到这次谐波设置中，由U1…U3、I1…I3 左侧的方框来决定，如果被选中，就表示参与到这一次的谐波设置。所有谐波参数设置完后，而且光标停留在【H-order】或【H-con】或【Φ】右侧的方框内，按【ENTER】键进行谐波设置确认。经确认后，屏幕的左侧表格内会出现谐波设置的内容。其中【H-order】栏内表示这一次设置的谐波次数，【UI】栏内显示有哪些相的电压电流参与到本次谐波设置，【Phase】栏内显示本次设置的谐波相位，【H-con】栏内显示本次设置的谐波含量。下图3-8是设置的3次谐波，谐波含量为10％，谐波相位为0的图.图3-8【↑】、【↓】：当谐波次数设置较多，需要删除某一项，可以用【↑】、【↓】来查找的需要删除的项目，如图3-9，然后按【DEL】键删除。【ComAddr】：三相电源的通讯地址，可以设置成1-254，如果设为255，就表示没有此地址，出厂时默认为255。【LcdDelay】:液晶屏保时间，单位是分钟。

多功能校准仪使用方法将交、直流恒流源输出引至测试线圈插孔中。部分测试线圈电流输入有三个插孔，从黑、红插孔可以输入直流或交流电流，从黑、黄插孔可以输入交流电流（具有感性补偿功能）2、将被检钳形表按测试线圈面板上箭头方向钳住中柱线圈，钳形表的位置和箭头方向平行，置于测试线圈面板上，中柱线圈位于钳口内中心位置。直流电流源的电流档安培数乘以线圈所注明的匝数即为钳形表的电流值各种规格线圈在允值工作状态，通电时间应不大于3分钟。供电电源的电流误差加上0.2％即为综合误差多功能校准仪测试软件使用说明一、使用说明将文件夹复制在D盘目录下后，请仔细阅读以下内容打开测试程序，选择被检仪表的类型，本软件附带了四种表的模板，分别为“数字仪表模板数字多用表模板指针仪表模板指针多用表模板，用户可以自行选择模板表格选择好模板后，键入被检仪表编号，单击[新建]按钮，程序自动生成一个以仪表编号和当前日期为文件名的.文件，并存盘，同时打开本文件。键入表头和“被检表示值”，然后把鼠标停放在“标准表示值”的行进行检测，检完一个数值以后，按外控调节器上的[确认]按钮，则程序自动把“标准表示值”填入，计算出误差，并在误差图表内表示出来，便于观察被检表的误差曲线。检测完后，按[完成]按钮存盘，如需再检测另一块表，重复操作步骤否则按[退出]按钮退出如果要打开以前测试的表格进行修改，请单击[打开]按钮。高级使用本软件具有极大的灵活性，如果用户不满意附带的模板表格，可采取以下措施来满足可自行设计表格。但必须对表格比较熟悉，并能熟练使用其中的计算公式。同我公司联系，提出要求和表格格式，公司开发部会根据你提出的要求和格式做出令你满意的结果！工作步骤先建立一块模板,并存入文件夹“模板”内。打开主窗口，单击[设置]按钮，先在“名称”框内定义所建模板的名称，然后单击“模板名称”框后的省略图标，选择新建的模板。按[新建]按钮。此时，新建的模板已经被调用到所新建的模板名称下了）在“仪表编号”位置内输入新建表格中“仪表编号”的行列位置按[好]按钮存盘退出，完成新建。注意事项1．请不要擅自改变附带模板的数据，以免发生意外导致不能使用在退出应用程序之前，不能关闭电子表格。附带模板“指针仪表模板数字仪表模板”中设有自动检测误差、以及被检表是否合格的功能。使用该功能时，模板上的所有测试点必须全部测完，否则，该功能无效。

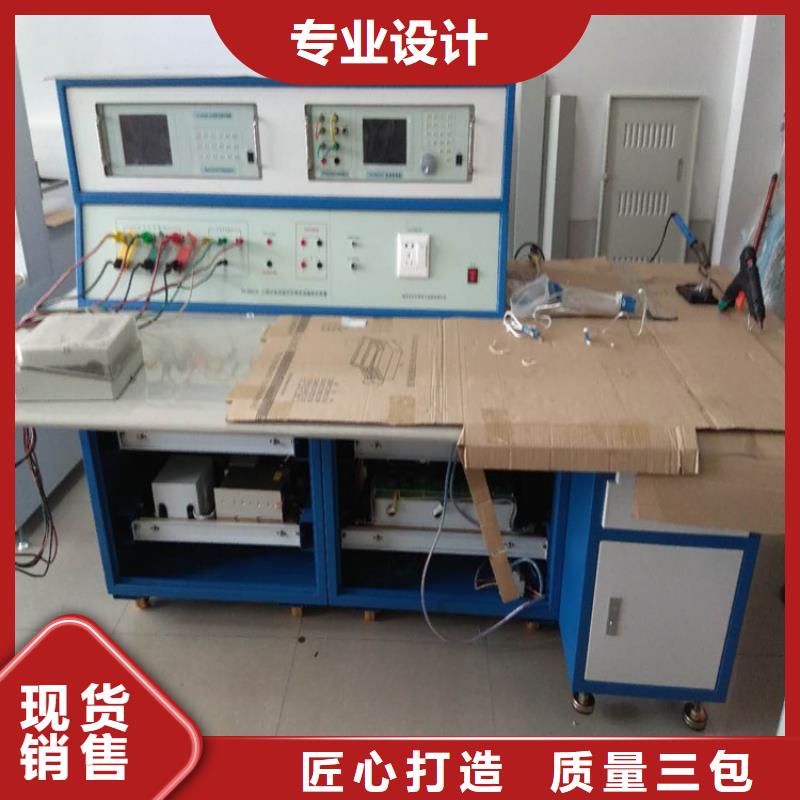

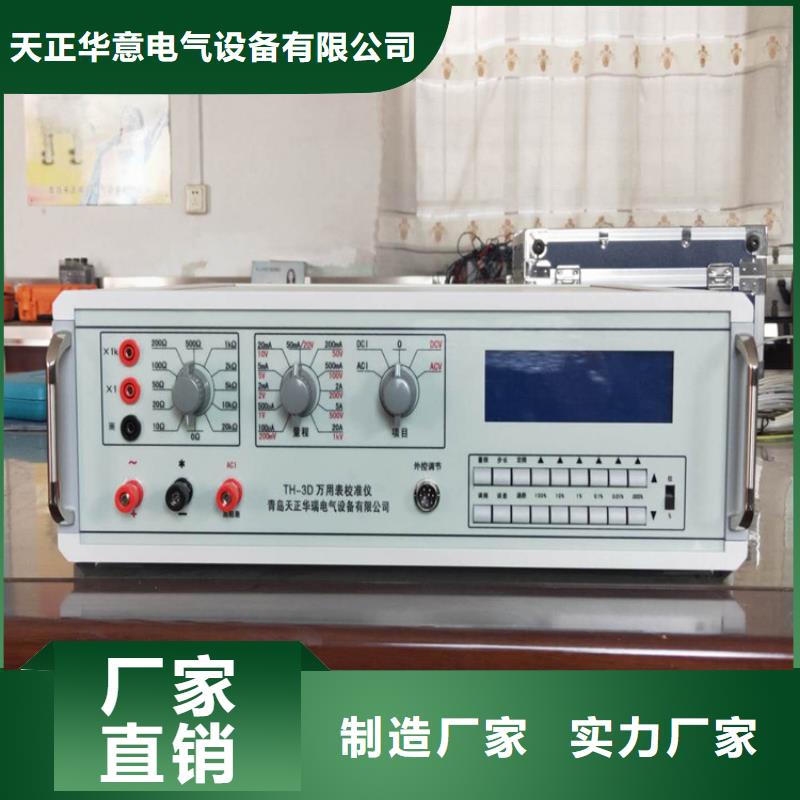

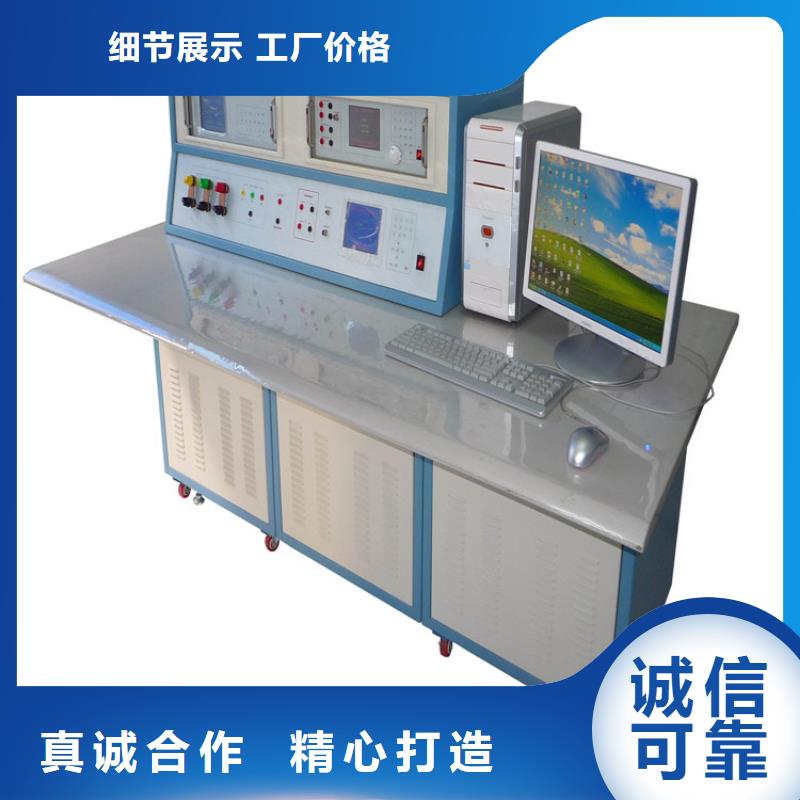

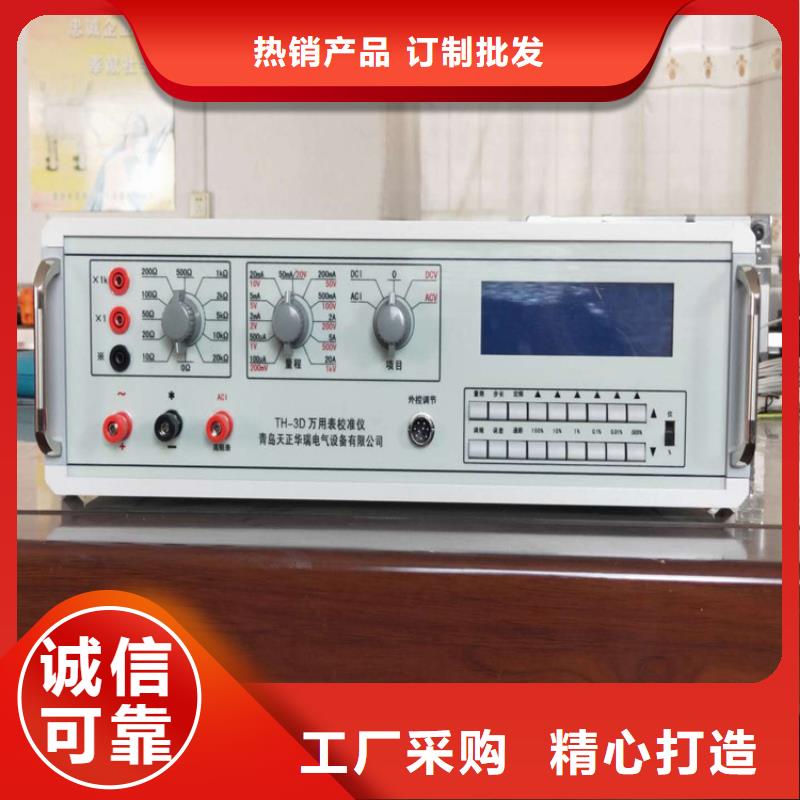

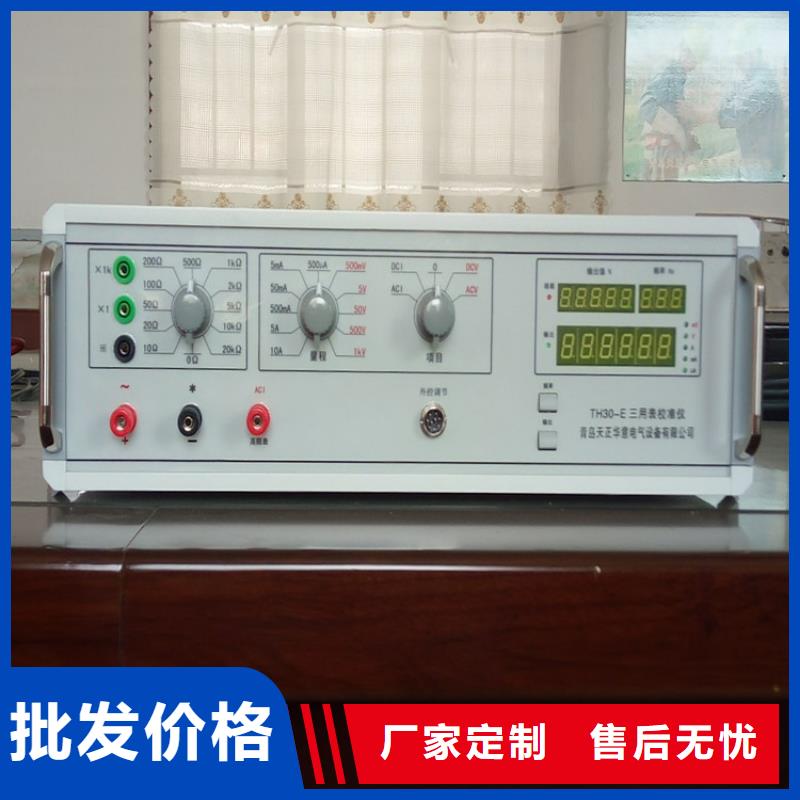

多功能校准仪 一、用途、特点：多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。二、主要功能： 1 、 5 1/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。2 、 采用键盘控制输出量的增减。键盘控制量分为100％/N、10％/N、1％/N、0.1％/N（N为4、5、6、10、15）。3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。4 、交、直流电压输出范围为0～1000V。5 、交、直流电流输出范围为0～20A。6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。7 、输出超载能自动保护，手动复位。8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。9 、钳形表测量：配用钳型表校验线圈，可测量0～1000A电流，误差±0.3％。
