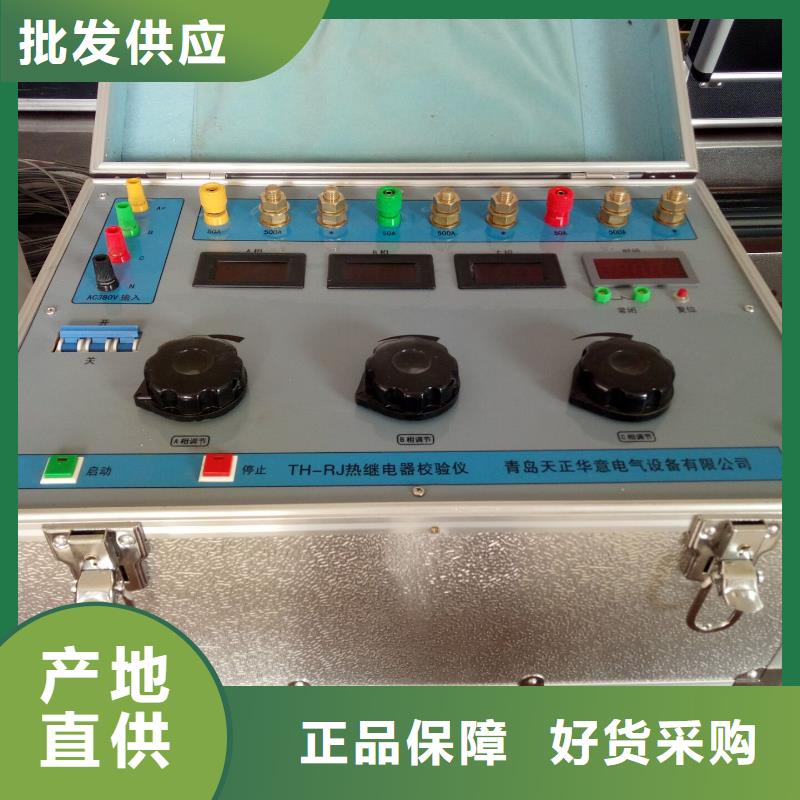

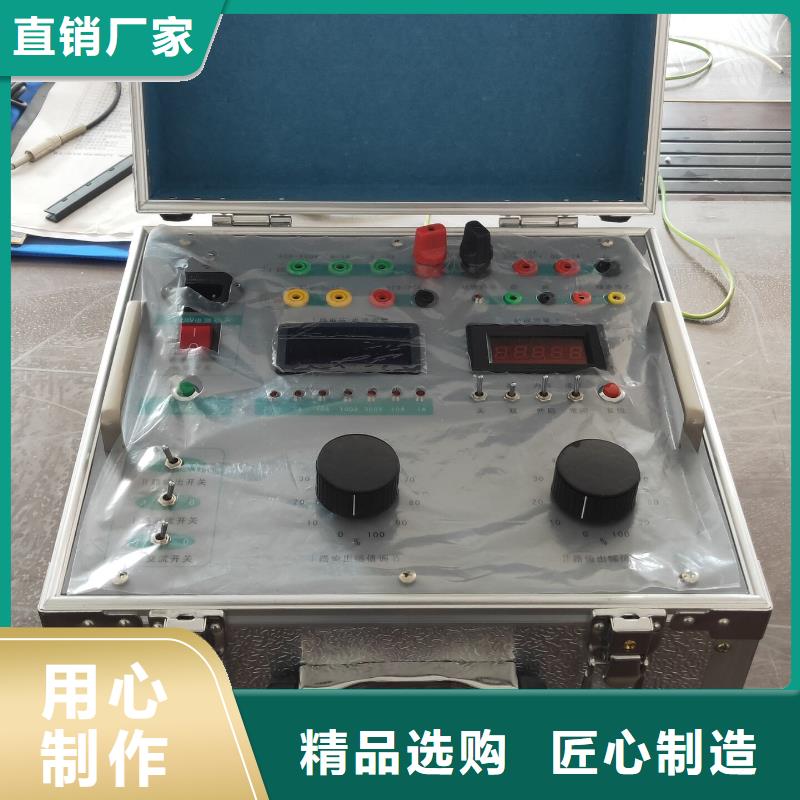

热继电器测试仪我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％功耗断开连接，将计算机与仪器断开连接，如图33所示。图33 全自动SF6密度继电器校验仪（断开连接）（9）断开连接后，列表清空，状态栏对应图标变成红色，状态栏提示显示为“连接已断开！”。 如图34所示。图34 全自动SF6密度继电器校验仪（连接已断开）（10）USB驱动程序安装说明打开文件夹中的“USB驱动程序“文件夹，打开后找到”“文件。双击安装USB驱动，运行界面如图35所示，点击下一步完成USB驱动程序安装，安装完成后需重插USB数据线。图35USB驱动程序安装注意：如果您通过以上方式无法正常安装”USB驱动程序”，那么请您在连接上“USB数据线“之后，通过Windows弹出的硬件向导中，查找“USB驱动程序”文件夹目录，如图36。图36 USB驱动程序文件夹目录选择对应您当前的操作系统文件夹中的硬件驱动，点击确定即可。九、注意事项1.现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。3.端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。4.被校验的密度继电器不能平躺放置要立放，否则会造成校验不准确。5.密度继电器在校验的过程中不能有太大的振动。6.使用气瓶时可按以下提示进行操作。

热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。

热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：
